摩托车叉杆螺母适配安装衬套结构

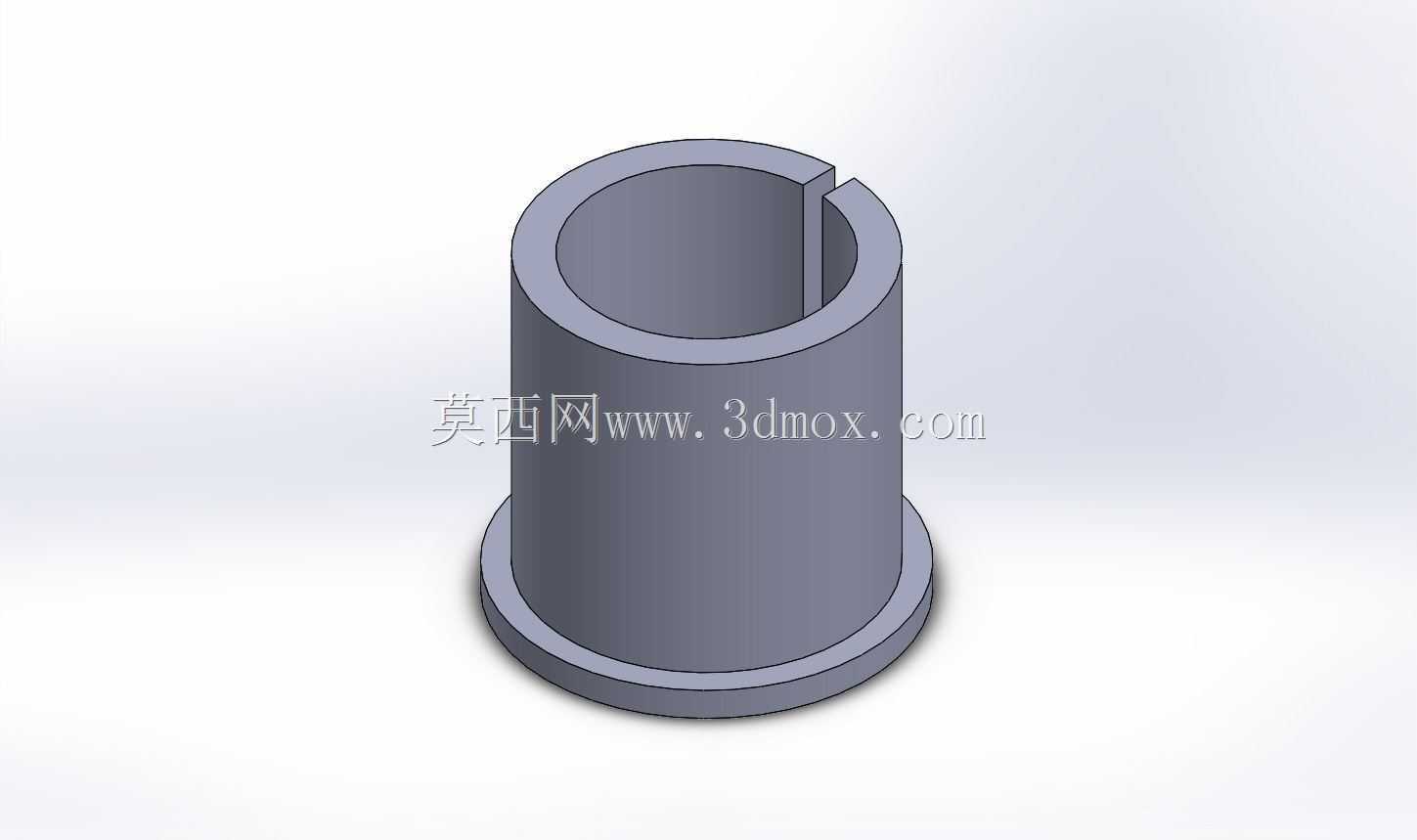

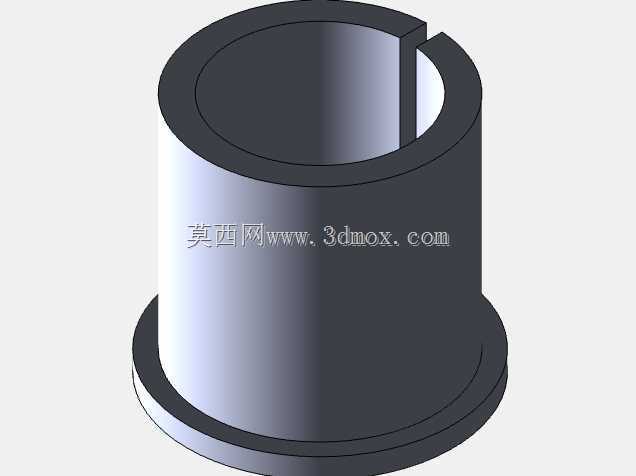

　　日常摩托车改装作业中，不少骑乘者会选择在车把附近的叉杆螺母位置加装手机支架，用于骑行导航、行程记录等场景，但不同车型的叉杆螺母内孔尺寸存在公差差异，部分车型的螺母内孔与市售手机支架扩展器的安装柱尺寸不匹配，直接安装会出现旷量、松动，骑行过程中支架晃动不仅影响导航观察，长期颠簸还可能造成支架脱落、连接螺纹磨损，带来骑行安全隐患。这款适配衬套就是针对这类安装间隙问题设计的填充适配零件，核心作用是填补叉杆螺母内孔与支架安装柱之间的尺寸差，实现过盈紧配，消除安装间隙。从结构设计来看，零件采用带底缘的开口套筒构型，底部的凸缘结构可以在安装时抵在叉杆螺母的端面，起到轴向定位作用，避免衬套在压入过程中整体滑入螺母内孔，也能分散安装时的压紧应力，

　　防止衬套受压变形卡滞。侧壁开设的轴向通槽是整个结构的关键设计，这个开口结构让套筒具备一定的径向弹性变形能力，压入内孔时槽缝可以小幅收窄，适配一定范围内的内孔尺寸公差，不需要严格匹配单一孔径，同时弹性变形产生的径向张紧力可以让衬套牢牢贴合在螺母内孔壁上，不会随支架转动出现打滑移位。尺寸设计上，衬套自由状态下的外径设定为28.50mm，依靠开口结构的弹性扩张量，可以适配内径在28.50mm到30.50mm区间的阀杆类螺母内孔，覆盖了多数大排量运动摩托的叉杆螺母尺寸范围，尤其是对应本田CBR1000rr Fireblade车型的原厂叉杆螺母孔径，不需要对原车螺母进行二次扩孔或打磨加工，直接压入即可完成适配，不会破坏原车零件的结构强度。

　　衬套的内孔尺寸匹配常规市售手机支架扩展器的安装柱直径，压入衬套后直接将支架安装柱插入衬套内孔，就能实现无旷量的紧配安装，不需要额外涂抹螺纹胶或者增加垫片调整，安装流程简单，普通骑乘者借助简单工具就能完成操作。材料选择上，日常3D打印制作时可以选用不溶性柔性长丝，这类材料具备一定的韧性和摩擦系数，压入后能更好地填充孔壁的微观不平度，提升防滑效果，同时具备一定的抗振能力，能过滤骑行过程中发动机传递到车把的高频振动，减少支架上手机的抖动，提升导航画面的清晰度；如果没有柔性耗材，普通PLA材料也能满足使用需求，PLA的刚性足够支撑支架的静态载荷，只要安装时压装到位，日常城市道路骑行的振动强度下不会出现衬套碎裂或者移位的问题。实际安装过程中，

　　需要先清理叉杆螺母内孔的油污、锈迹，避免杂质影响衬套与孔壁的贴合效果，压入衬套时要保持衬套与螺母端面垂直，缓慢施压将衬套压入到凸缘完全贴合螺母端面的位置，不要倾斜压入造成衬套侧壁变形，压入后可以用手指试探衬套内壁是否有错位、凸起，确认内壁光滑后再插入手机支架的安装柱，按照支架的安装要求锁紧固定螺丝即可。这类适配衬套属于小尺寸的改装补全零件，结构简单但实用性强，不需要改动原车结构就能解决配件尺寸不匹配的问题，避免了为适配支架而更换原车螺母、打磨配件的麻烦，也降低了改装过程中损坏原车零件的风险，对于摩托车改装爱好者、维修门店来说，这类小零件的三维结构可以根据不同车型的孔径尺寸快速调整参数，衍生出适配不同车型、不同安装配件尺寸的系列化衬套，覆盖更多的改装适配场景。在三维建模过程中，需要重点控制开口槽的宽度尺寸，槽宽过大会导致衬套径向刚度过低，压入后张紧力不足容易打滑；槽宽过小则会让衬套弹性变形量不足，无法适配偏大的内孔尺寸，甚至压入时出现侧壁开裂的问题。底部凸缘的厚度也要合理设置，过薄会导致凸缘强度不足，压装时容易被压溃变形，失去轴向定位的作用；过厚则会占用螺母端面的安装空间，影响支架底座的贴合效果。套筒部分的长度要匹配叉杆螺母的内孔深度，确保衬套压入后，套筒部分完全覆盖支架安装柱的插入深度，避免局部无支撑造成支架安装倾斜。
