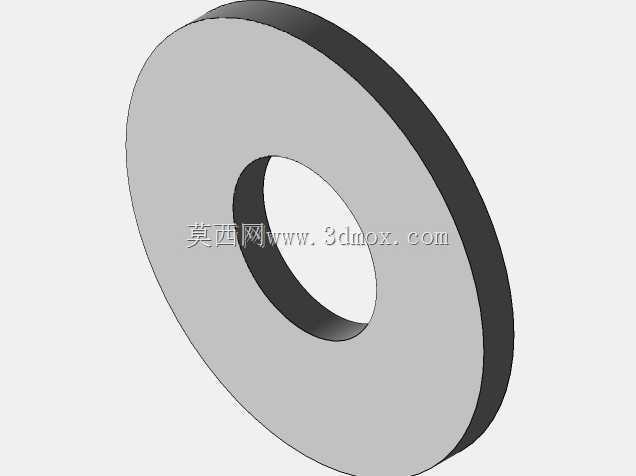

PCR检测设备用空心圆柱磁芯组件

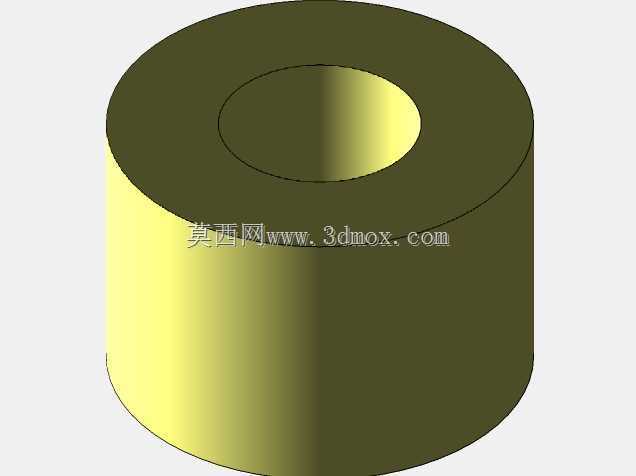

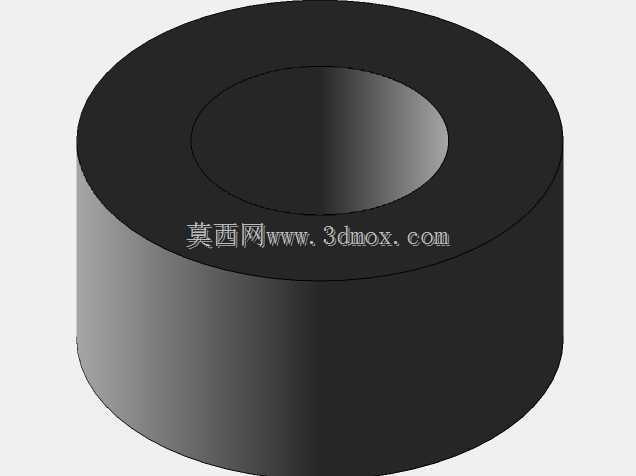

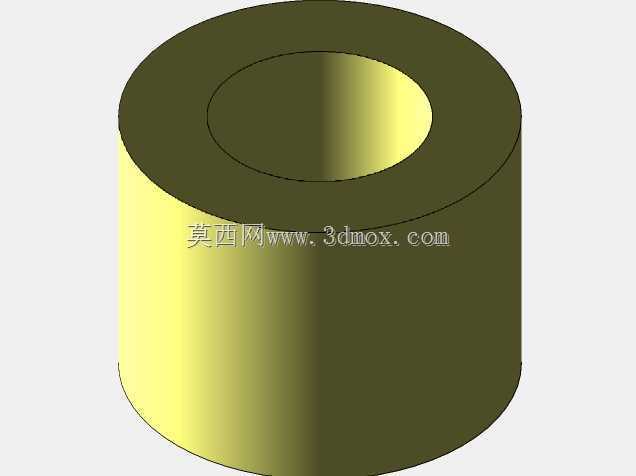

　　在分子生物学检测领域，PCR设备是实现核酸扩增的核心实验装备，其内部温控模块、信号采集模块的供电稳定性直接决定了扩增反应的温控精度与荧光信号采集的信噪比，本次涉及的空心圆柱结构组件，正是PCR设备电力变压回路中的核心磁路部件。从实际装机场景来看，该组件安装于PCR仪温控模块的供电板次级侧，紧邻帕尔贴元件的驱动回路，主要作用是为高频开关电源提供闭合磁路，降低开关管导通时的电流尖峰，减少供电回路的纹波系数，避免温控循环过程中因电源波动导致的孔间温差超标。不同于常规工频变压器的叠片式磁芯结构，该组件采用整体空心圆柱构型，设计阶段充分考虑了PCR设备内部紧凑的安装空间：圆柱外径适配供电板上预留的φ42mm安装沉孔，轴向高度控制在38mm，

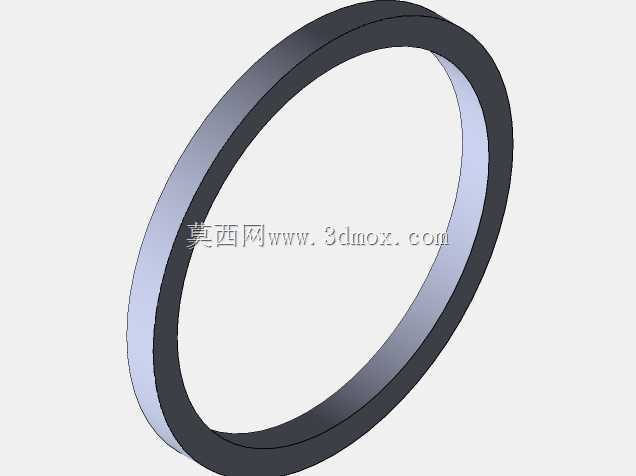

　　内壁空心直径为φ18mm，既可以穿过初级侧的多股利兹线绕组，也能预留足够的散热间隙，避免长期高频工作下磁芯内部涡流损耗累积的热量传导至相邻的温度传感器，干扰样本孔的温度采集精度。设计过程中优先匹配了高频工作下的磁路参数，圆柱侧壁的厚度经过反复校核，既保证了足够的有效导磁截面积，降低工作状态下的磁通密度，避免磁饱和现象出现，也控制了整体重量，减少设备运输、移动过程中组件对电路板焊盘的剪切应力。从安装边界来看，组件下端面与电路板之间预留2mm的绝缘垫安装间隙，圆柱外圆与周边电解电容、功率电阻的最小间距保持在3mm以上，满足安规设计中的电气间隙要求，同时圆柱上端面与设备内屏蔽罩的间距不小于5mm，

　　避免磁路与金属屏蔽罩之间产生额外的涡流损耗。实际应用中，该组件配合外围绕组可实现20kHz开关频率下的高效能量传递，为帕尔贴元件的快速升、降温提供稳定的电压输出，支撑PCR反应过程中95℃变性、55℃退火、72℃延伸的快速温度循环切换，减少温度过冲幅度，保证96孔板各孔位的温度一致性。不同于开放式的磁芯结构，这种闭合式空心圆柱构型的漏磁量极低，不会对相邻的荧光检测光路产生电磁干扰，避免采集到的荧光信号出现基线漂移，提升检测结果的Ct值重复性。在结构细节上，圆柱的上下端面做了微小的倒角处理，既可以避免绕组绕制过程中尖锐棱边刮破漆包线的绝缘层，也能在组装时起到导向作用，方便磁芯快速卡入安装固定座，提升产线装配效率。

　　考虑到PCR设备长期处于高低温循环的工作环境，组件的尺寸稳定性经过针对性校核，在-10℃到120℃的工作温度区间内，圆柱的径向形变量不超过0.02mm，不会因热胀冷缩挤压周边的电子元件，也不会导致绕组出现松动移位。从电路匹配角度来看，该组件的有效磁路长度经过优化，配合对应的绕组匝数可实现预期的电感量公差控制在±5%以内，满足开关电源环路的稳定性设计要求，避免不同批次设备的电源性能出现明显差异，降低量产阶段的电路调试工作量。在设备维护场景下，这种一体化圆柱结构的组件拆装便捷，不需要额外拼接磁芯的固定夹具，售后更换时仅需对准安装位压入即可，不需要重新调整磁隙，降低现场维护的技术门槛。
