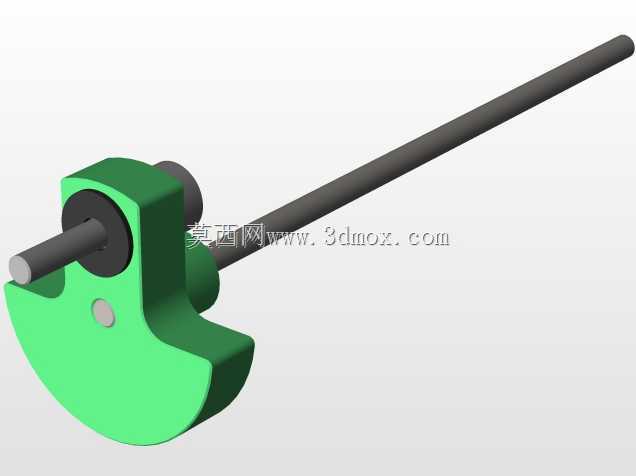

蒸汽机配套扇形铰接定位结构件

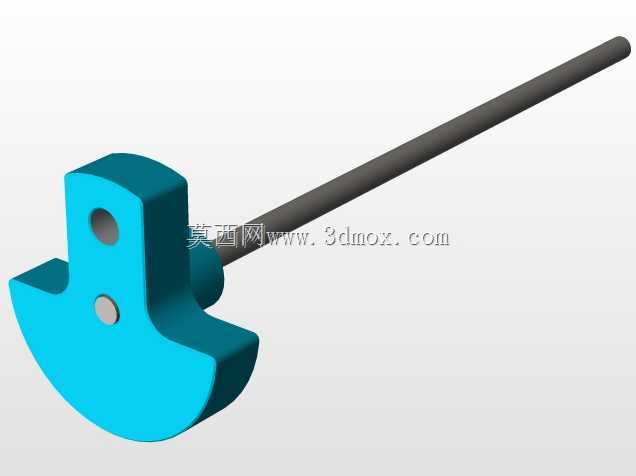

　　在小型往复式蒸汽机的动力传输链路里，这类带双安装孔的扇形铰接件是配气机构与动力输出端衔接的核心受力零件，日常运行中需要持续承受摇杆往复摆动带来的交变载荷，同时要保证铰接位置的转动间隙控制在合理区间，避免配气相位出现偏差导致整机热效率下降。从实际应用场景来看，这类零件多装配在蒸汽机气缸侧部的安装支架上，上部的通孔用于穿接固定销轴，将构件铰接在机架的基准座上，下部的偏心小孔则用于连接配气摇杆的驱动端，当蒸汽机曲轴转动带动偏心轮动作时，摇杆会拉动该构件围绕上部销轴做定角度往复摆动，进而带动配气滑阀完成进排气的时序切换，直接决定了气缸进排气的开闭时长与正时精度。

　　设计这类构件时，首先要明确安装边界的约束条件：上部铰接孔的中心到扇形弧面的径向距离，需要匹配摇杆的摆动行程，避免摆动过程中弧面与周边的气缸外壁、管路接头发生运动干涉；两个安装孔的中心距需要严格按照配气机构的传动比计算确定，中心距偏差超过0.1mm就可能导致配气相位偏移3度以上，直接造成蒸汽机动力输出不足甚至反向卡滞。构件的扇形外轮廓并非随意设计，弧面的圆心与上部铰接孔的中心保持同轴，摆动过程中弧面与机架上的限位挡块保持恒定间隙，既可以作为摆动行程的机械硬限位，也能在构件过载摆动时通过弧面贴合挡块承受额外冲击力，避免铰接销轴被剪切断裂。

　　从结构特性来看，构件主体采用等厚度的板块式设计，背部的凸台结构是为了增加下部铰接孔的接触长度，提升销轴连接的抗磨损能力——因为下部小孔连接的是主动摇杆，运行中持续承受交变的拉压载荷，孔壁的接触长度不足会导致单位面积压强过大，短时间运行就会出现孔壁磨损失圆，造成传动间隙过大产生异响。上部铰接孔作为整个构件的回转中心，孔的内壁粗糙度需要控制在Ra1.6以下，与销轴的配合间隙选H8/g7的间隙配合，既保证转动灵活无卡滞，又不会因为间隙过大产生摆动窜动。零件的材质多选45号钢经调质处理，扇形弧面的边缘做了R2的圆角过渡，避免应力集中在交变载荷下产生疲劳裂纹，实际装配时两个安装孔内都需要压注黄油润滑，降低转动副的磨损速率，延长整机的维护周期。

　　在建模过程中需要重点关注几个工艺细节：背部凸台与主体板块的衔接位置做了R3的过渡圆角，避免铣削加工时出现应力集中的直角棱边，同时也能消除热处理时的开裂风险；两个安装孔的端面都做了0.5mm的倒角，方便销轴装配时顺利导入，也能去除孔口的毛刺避免装配时刮伤销轴表面；扇形弧面的加工精度需要保证轮廓度误差不超过0.05mm，确保摆动过程中与限位挡块的间隙均匀，不会出现局部摩擦卡滞的问题。这类零件虽然外形看似简单，但是尺寸链的关联度极高，任何一个孔位或者轮廓的尺寸偏差，都会直接影响整个蒸汽机配气机构的运行稳定性，建模时需要先确定上部铰接孔的中心作为整个零件的设计基准，所有的轮廓尺寸、孔位尺寸都从这个基准出发标注，才能保证加工后的零件满足装配要求，实际装机后不需要额外修配就能实现顺畅的摆动动作，保障蒸汽机在额定转速下的配气精度与动力输出稳定性。
