电力设备配套计时轮结构设计方案

　　在电力输配系统的配套计时机构中，这类轮式构件是实现运行时长累计、动作时序触发的核心传动零件，常配套安装在电力变压器的附属计时单元内，和箱体内部的齿轮传动组、触发拨杆直接配合，完成设备运行周期的精准计量。从实际装配场景来看，该构件的安装基准依托橙色箱体的侧立面定位，轮体中心的轴孔与箱体伸出的定位转轴采用间隙配合，装配后轮体可绕转轴顺畅转动，轮缘与箱体侧面预留1.2mm的转动间隙，避免运转过程中出现剐蹭卡滞。

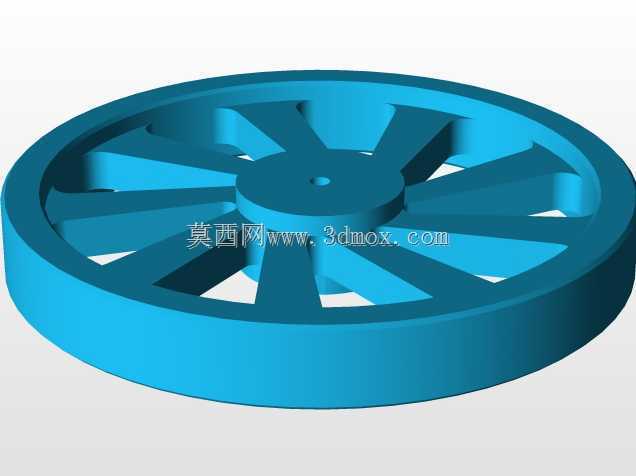

　　设计阶段首先考量的是电力设备长期户外运行的工况需求，轮体采用辐条式结构而非实心轮盘，一方面能降低零件自身重量，减少传动过程中的转动惯量，让计时触发的动作响应更灵敏，另一方面辐条之间的镂空区域可以减少积尘、凝露的附着，适配电力设备户外部署时多尘、温湿度波动大的使用环境。十二根等距分布的辐条采用等强度截面设计，从轮毂处到轮缘处的截面厚度逐步过渡，既保证轮体承受拨杆周期性冲击时的结构强度，也避免不必要的材料冗余，控制零件的整体重量。

　　轮体的轮毂位置做了加厚凸台设计，凸台端面与箱体侧立面的接触面积经过精准核算，既保证转动时的支撑稳定性，也减少接触面积带来的转动摩擦阻力，凸台上预留的定位小孔可配合传动销钉，和内部的计时齿轮组实现周向固定，保证传动比的精准性，不会出现轮体空转导致的计时偏差。配套的安装底座采用异形轮廓设计，区别于常规的矩形安装板，轮廓边缘根据箱体底部的支撑受力点做了切角与延伸处理，让整个计时单元安装到变压器柜体内部时，能更好地适配柜内的安装空间，避开相邻的接线端子、散热风道等已有构件，底座的厚度设置为8mm，可承受长期运行中的振动载荷，不会因为变压器运行时的微幅振动出现固定松动。

　　从功能实现逻辑来看，轮体转动过程中，辐条会周期性触碰到箱体侧面安装的微动触发拨杆，每转动一个辐条间距就对应一个固定的计时单位，通过拨杆触发的电信号累计，就能实现设备运行时长的统计，或是达到设定时长后触发维护提醒、状态切换的动作。设计时特意将辐条的边缘做了R1.5的圆角处理，避免长期反复触碰拨杆时出现锐边磨损拨杆触头，延长整个计时机构的无故障运行周期。轮缘的宽度设置为15mm，足够的接触宽度保证辐条触碰拨杆时的接触稳定性，不会因为加工或装配的微小偏差出现触发失效的情况。

　　安装边界方面，整个计时单元的总宽度从底座最外侧到轮体最外端的尺寸控制在120mm以内，高度方向从底座底面到轮体顶端的尺寸为110mm，厚度方向从箱体背面到轮体正面的尺寸为65mm，完全适配常规电力变压器附属二次元件柜的安装空间，不需要对原有柜体做额外的开孔或结构改动，可直接替换同规格的老旧计时轮组件。箱体侧面的小孔为拨杆的伸出预留位置，孔位与轮体辐条的运动轨迹精准对齐，装配时不需要额外调整位置即可保证触发精度。底座上预留的四个固定孔采用长圆孔设计，允许安装时有±2mm的位置调整量，降低现场安装的对位难度，适配不同批次柜体的安装孔位微小偏差。

　　在结构细节处理上，轮体与转轴配合的轴孔内表面做了粗糙度控制，达到Ra1.6的精度要求，减少转动时的磨损，同时轴孔内预留了润滑脂存储槽，可在装配时填充长效润滑脂，保证整个设备全生命周期内的转动顺畅，不需要频繁拆解维护。箱体作为计时轮的支撑载体，侧壁厚度设置为5mm，足够的壁厚保证转轴安装位置的结构强度，不会因为长期受轮体的径向作用力出现侧壁变形，导致轮体转动卡滞。箱体顶部的开槽为内部传动齿轮组的安装预留操作空间，装配完成后可配套盖板做密封处理，避免外界的灰尘、潮气进入箱体内部影响传动齿轮的正常运转。
