卡车前灯格栅注塑结构三维设计

　　该结构件为重型卡车前部照明系统的配套格栅构件，主要承担前照灯区域的气流疏导、灯具防护以及前脸外观一体化匹配的作用，日常服役场景覆盖长途干线物流、工程基建运输等多类复杂工况，需要兼顾结构强度与装配适配性。从实际装车需求来看，该构件安装于卡车前脸大灯组外侧，安装边界需要与周边翼子板、前保险杠蒙皮、灯组壳体的安装孔位完全对齐，设计阶段预留了3处卡扣安装位与2处螺栓固定座，卡扣的卡接量控制在1.2mm，既保证装配时的推入顺畅度，也能避免车辆长期行驶振动下出现松脱异响。格栅区域的条状通槽采用等间距排布，槽宽经过气流仿真验证，既可以满足行驶过程中灯组后方散热的通风量需求，也能阻挡行驶中飞溅的碎石、飞虫直接撞击灯组透镜表面，通槽边缘做了0.

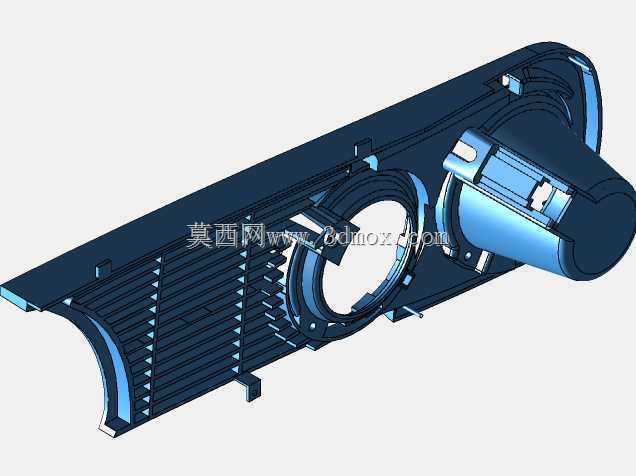

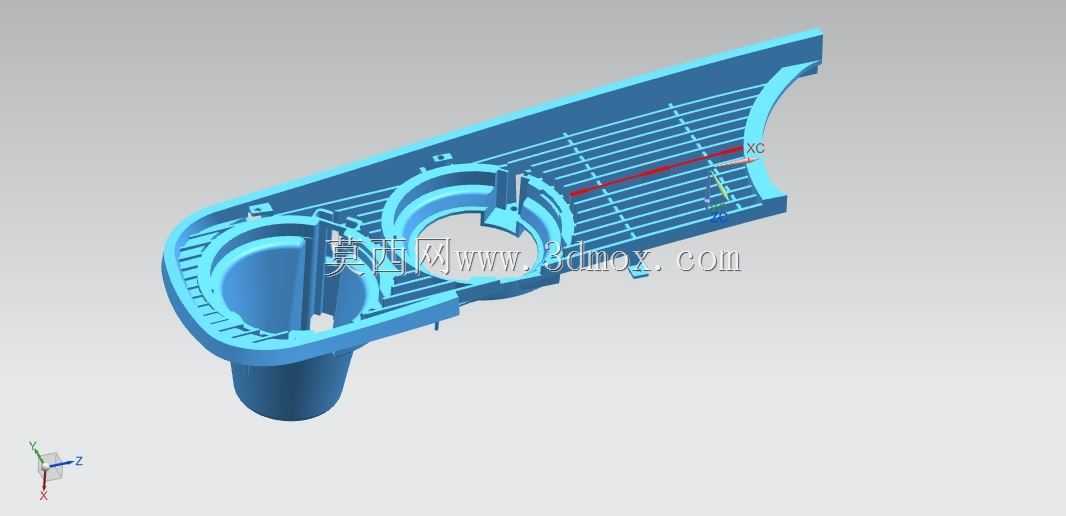

　　8mm的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题。构件主体采用一体化注塑成型思路，两个圆形沉台结构分别对应远近光灯的让位空间，沉台侧壁做了1.5°的拔模斜度，适配注塑模具的开模行程，沉台底部预留了灯组线束的过孔缺口，缺口边缘做了翻边强化处理，避免线束长期摩擦出现绝缘层破损。下部延伸的圆柱凸台为雾灯安装的定位基准，凸台外径与雾灯安装座的内孔采用H7/f6的间隙配合公差，装配时可以快速实现径向定位，减少总装工位的调整时间。整体壁厚控制在2.5mm，加强筋的厚度设置为壁厚的0.6倍，避免注塑成型时出现表面缩痕，筋位排布沿着构件的受力方向延伸，从安装固定座向格栅区域辐射，在不额外增加构件重量的前提下提升整体抗扭刚度，

　　应对车辆行驶中的风压冲击与轻微剐蹭。设计过程中同步考虑了模具的滑块抽芯结构，所有侧向倒扣的尺寸都控制在常规抽芯行程范围内，无需额外设计复杂的斜顶结构，能够有效降低模具加工成本与后期生产的成型难度，构件的所有外露边缘都做了圆角处理，与周边外饰件的分缝间隙控制在1mm以内，保证整车前脸的外观一致性。
