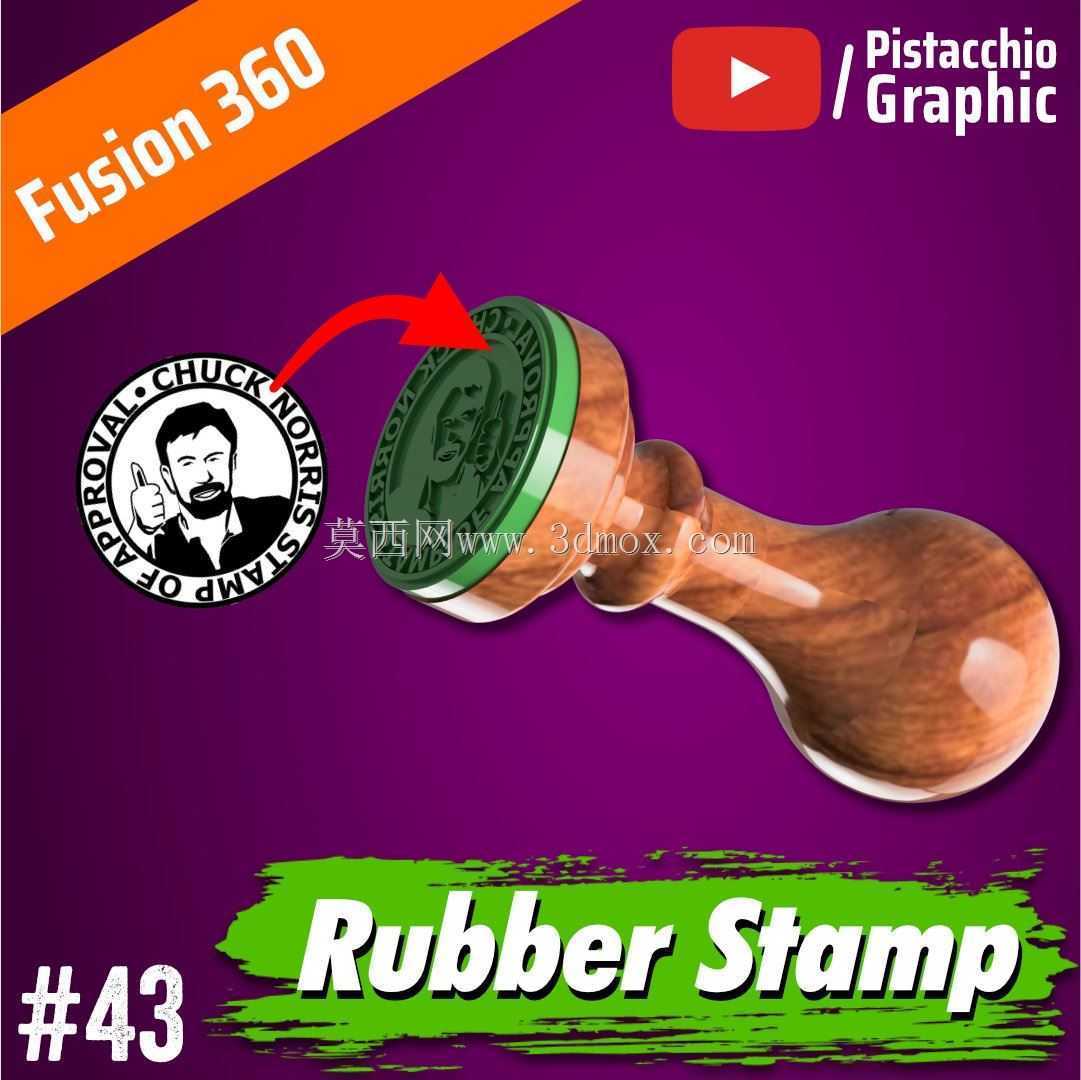

查克诺里斯主题手柄式橡皮图章结构设计

　　这款手柄式橡皮图章的结构设计，首先围绕日常手工盖印的实际使用场景展开，覆盖手账创作、文创周边制作、手工纸品装饰、小型活动标识加盖等多个民用文创场景，区别于工业级自动盖印设备，这款产品完全适配手动操作的使用需求，握持施力的逻辑完全贴合人手部的自然发力习惯。从结构拆分来看，整体分为三个核心功能段：握持手柄段、连接固定段、章面压印段，三个部分的衔接采用过盈配合加周向定位的结构，不需要额外粘接或紧固件即可完成组装，日常更换章面时只需要轴向施力拔出旧章体，对准定位槽插入新章体即可完成替换，拆装操作不需要额外辅助工具。握持手柄段采用流线型变径设计，靠近章面的位置直径收窄，中段做圆弧膨大处理，尾部做圆弧收边，完全贴合手掌握持时的指腹贴合曲线，

　　长时间连续盖印也不会出现局部硌手的问题，手柄表面做哑光纹理处理，避免手部出汗时出现打滑偏移，保证盖印时的压力传导均匀。连接固定段做了双层台阶结构，内层台阶用于卡合章体的定位凸台，外层台阶用于限制按压时的下压行程，避免施力过大导致章面倾斜、盖印晕染的问题，台阶的高度差经过反复调试，刚好匹配常规厚度的橡胶章面压缩量，下压到极限位置时章面的压缩率控制在15%左右，既可以保证印油完整转印到纸面，又不会因为压力过大导致印油被挤压溢出。章面压印段采用硬质基座加柔性橡胶章面的复合结构，硬质基座采用平整度极高的平面设计，保证章面粘贴后整体平面度公差控制在0.1mm以内，橡胶章面的图案雕刻深度控制在1.2mm，图案线条的最小宽度不小于0.3mm，

　　既可以保证精细图案的完整呈现，又不会因为雕刻过深导致残留印油堆积、盖印时出现脏边问题。从安装边界尺寸来看，整体长度控制在110mm，手柄最大直径32mm，章面直径28mm，整体尺寸刚好可以放入常规的文具收纳袋、手账包的侧袋中，不会占用过多收纳空间，整体重量控制在45g以内，长时间握持使用也不会出现手部酸胀的问题。设计过程中针对盖印时的常见问题做了专项优化：一是在章面基座和手柄的衔接位置做了1mm的凸沿，盖印时这个凸沿可以作为视觉对齐参考，使用者可以快速对准需要盖印的位置，降低盖印偏移的概率；二是手柄的重心配置在靠近中段的位置，放置在桌面时不会出现滚动掉落的问题，重心位置刚好匹配握持时的施力点，

　　下压时不需要额外调整手腕角度就可以保证章面垂直于纸面；三是章面基座的边缘做了圆弧倒角处理，拆卸章面时不会划伤手指，日常使用时也不会因为磕碰导致边缘崩缺。针对不同使用场景的适配性，这款结构可以兼容不同厚度的光敏章面、橡胶章面、海绵章面，只需要调整连接段台阶的过盈量即可适配不同材质的章体，不需要重新开模制作手柄部分，大幅降低了多款式文创印章的开模成本。结构验证阶段针对反复插拔的耐用性做了测试，连接段的过盈配合结构经过500次插拔后，抱紧力仍然可以达到使用要求，不会出现章体松动脱落的问题；手柄部分的结构强度可以承受100N的轴向压力，正常盖印施力时不会出现变形、断裂的问题。章面的图案区域做了分区设计，核心图案位于章面中心位置，外围预留2mm的空白边距，盖印时即使出现轻微的角度偏移，也不会出现图案边缘裁切的问题，降低了普通使用者的操作门槛。
