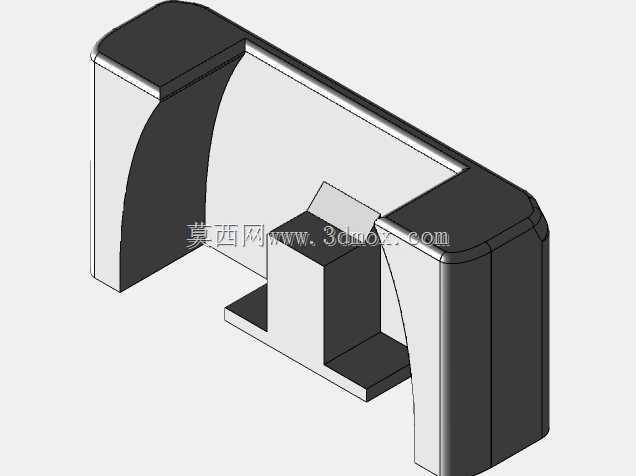

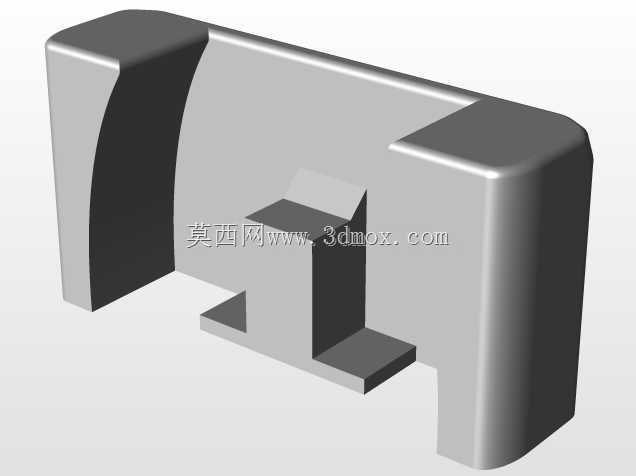

Lewmar3号高清轨道替换端盖结构

　　这款轨道端盖主要适配Lewmar品牌3号规格的高清轨道，属于轨道系统的末端防护与限位替换配件，在船舶甲板轨道、户外滑动导轨、重型滑移机构的末端场景中应用广泛，尤其是长期暴露在盐雾、潮湿、温差变化大的户外船用环境下，原轨道端盖容易出现老化脆裂、磕碰缺损的问题，该替换件可直接完成原位替换，无需对原有轨道进行打孔、焊接等二次加工，大幅降低轨道维护的改造成本。从功能特性来看，该端盖首先承担轨道末端的物理防护作用，避免轨道端部的金属切割面直接暴露在外，防止人员剐蹭受伤，同时阻挡灰尘、水渍、杂物进入轨道内部的滑移腔道，减少轨道内部滑块运行时的卡滞、磨损问题；其次具备末端限位作用，端盖内侧的凸起卡位结构可与轨道端部的卡槽完全贴合，

　　限制滑块从轨道末端滑出，避免滑移部件脱落引发的设备故障或安全隐患；另外端盖的外轮廓做了圆弧过渡处理，没有尖锐棱角，在人员频繁活动的甲板、通道区域安装后，不会因磕碰造成额外损伤。设计过程中优先考虑了安装便捷性与适配精度，整体外形完全匹配原有3号轨道的截面轮廓，外侧包覆轨道的外端面与两侧外壁，内侧的定位凸台完全嵌入轨道的内槽，安装时仅需在贴合面均匀涂抹专用结构粘合剂，待固化后即可实现牢固连接，无需额外设置螺丝孔位，避免了打孔对轨道原有结构强度的破坏，也消除了螺丝孔位容易积水锈蚀的隐患。外形尺寸方面，端盖的宽度、高度完全与对应规格轨道的外截面尺寸一致，安装后不会突出轨道的外轮廓面，不会对滑块的运行行程造成额外干涉，

　　端盖的包覆深度经过精准测算，既保证足够的粘合接触面积提升连接强度，又不会过多占用轨道的有效滑移长度，确保原有滑块的行程范围不受影响；安装边界上，仅需清理干净轨道端部的残留旧胶、氧化层与油污，保证粘合面干燥平整即可完成安装，不需要额外的安装操作空间，在狭窄的轨道安装区域也能顺利完成替换作业。针对3D打印的制造场景，该结构做了针对性的优化，所有壁厚保持均匀一致，避免打印过程中出现壁厚差异导致的翘曲、变形问题，没有大角度的悬空结构，打印时无需添加过多支撑，减少后期支撑去除的工作量，同时保证安装贴合面的平整度；结构的转角处均设置了合理的圆角，既提升打印成品的结构强度，避免应力集中导致的端盖开裂，也能减少打印过程中的层间应力缺陷。

　　在实际使用场景中，这类轨道端盖虽然属于小型配件，但直接影响整套轨道滑移系统的使用寿命与运行安全性，尤其是船用环境下，轨道端部如果没有端盖密封，海水容易渗入轨道内部的空腔，造成轨道内壁锈蚀，不仅会增大滑块运行的阻力，严重时还会导致滑块卡死无法滑动，而替换端盖的精准适配可以完全恢复轨道端部的密封防护能力，延长整套轨道系统的维护周期。
