带多向安装孔的槽式直角连接支撑座

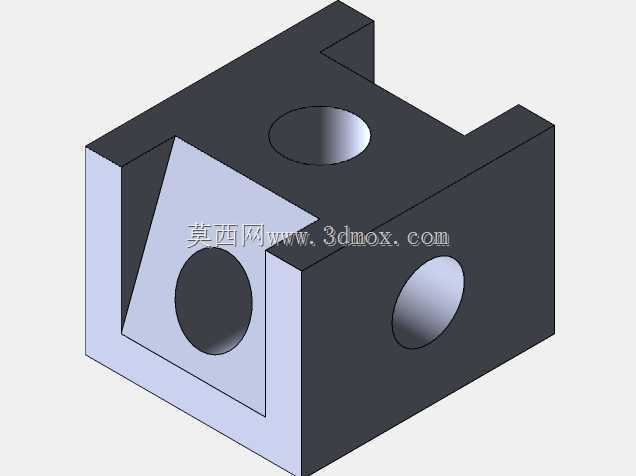

　　在自动化生产线的工位辅件安装、小型设备机架拼接、工装夹具的定位模块搭建场景里，这类带多向孔位的槽式直角支撑件是出镜率极高的结构零件，它不需要复杂的定制加工，就能快速实现两个垂直方向构件的刚性连接，同时预留的安装孔位可以适配不同规格的紧固件，满足现场快速装调的需求。从结构设计逻辑来看，这个零件采用L型直角基体作为核心承载结构，内侧开出的通槽并非简单的减重设计，而是为了给垂直方向安装的板件提供定位卡槽，装配时不需要额外做直角校准，只要将待连接板件卡入槽内，就能自动保证两个构件的垂直精度，大幅降低现场装配的调校时间。零件三个互相垂直的外立面上分别加工了同轴的通孔，其中正面大直径通孔用于穿装大规格锁紧螺栓或者定位销，

　　侧面和顶面的小孔用于穿装紧定螺钉，实现三个方向的锁紧固定，避免连接后出现窜动。在实际使用中，这类支撑座常被用在小型输送线的侧边挡板固定、检测工位的传感器安装支架底座、工装夹具的角度定位块等位置，它的安装边界非常灵活，既可以通过外侧的直角面贴靠在铝型材的槽面上用T型螺栓固定，也可以通过内侧卡槽卡装10mm以内厚度的金属板材，不需要额外加工焊接坡口，完全靠机械结构实现刚性连接，拆装后可以重复利用，不会像焊接件那样破坏基材表面。设计这类零件的时候，首先要确定内侧卡槽的宽度公差，通常槽宽要比待安装板件的厚度大0.1-0.2mm，既保证板件能顺利卡入，又不会出现过大的间隙导致连接松动；其次三个方向的孔位要保证轴线分别垂直于对应的安装面，

　　避免穿装螺栓时出现别劲的情况，孔口位置可以做微小的倒角处理，去除加工毛刺的同时，也能引导紧固件顺利穿入。零件的棱边全部做了0.5mm的圆角处理，避免装配时划伤操作人员，也减少应力集中导致的零件开裂风险，在承受反复冲击载荷的工位使用时，这种圆角处理能大幅提升零件的疲劳寿命。从安装尺寸适配性来看，这类支撑座的整体外形尺寸控制在小型辅件的常用范围内，不需要占用过大的安装空间，槽深的设计刚好能覆盖常用板材的插入深度，保证连接后的抗扭强度，即使在设备运行产生持续振动的工况下，也不会出现板件从槽内脱出的问题。和普通的直角角码相比，这种带多向安装孔的槽式结构不需要在待连接板件上加工复杂的连接孔，只要将板件卡入槽内，通过侧面的紧定螺钉就能顶紧固定，

　　对于一些后期改造的设备工位来说，不需要对原有构件做二次加工，就能快速完成加装结构的固定，大幅降低现场改造的工作量。在建模过程中，这类零件的特征逻辑非常清晰，先拉伸生成L型的基体，再切除内侧的通槽，之后在三个垂直面上分别拉伸切除出对应的安装孔，最后对所有棱边做圆角处理即可，建模时要注意各个特征的基准统一，以直角的两个内侧面作为设计基准，保证所有孔位和槽面的位置精度，后续出工程图的时候也能快速标注尺寸，方便加工人员读取加工参数。
