Hurrikane线性驱动式呼吸辅助装置结构

　　在临床呼吸支持、呼吸功能辅助类设备的结构设计场景中，线性驱动类呼吸装置的结构合理性直接决定了气路输出的稳定性、运行噪音水平以及长期使用的可靠性，这套结构的设计核心是通过线性往复运动实现可控的气体推送与压力调节，替代传统回转式驱动带来的气流脉动问题。从实际用途来看，该结构可适配家用呼吸辅助、轻症临床呼吸支持、呼吸功能训练设备的核心驱动单元，能够根据预设的行程参数调整输出潮气量，匹配不同使用场景下的供气需求，相比传统膜片式驱动结构，线性执行器的运动轨迹更平顺，气路输出的压力波动可控制在更小范围内，减少使用者的呼吸对抗感。

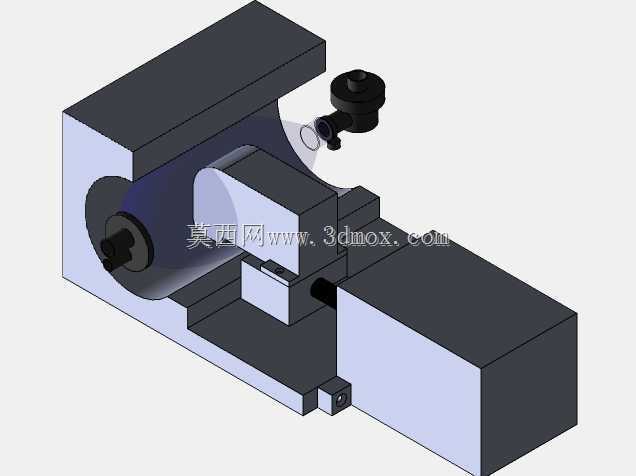

　　从功能特性层面拆解，整套结构分为三个核心功能段：左侧的驱动腔体模块、中部的执行器导向与固定模块、右侧的动力与控制安装模块，顶部独立设置的气路接口组件集成了进气过滤、出气单向调节的功能，无需在外部额外搭建复杂的气路阀组。驱动腔体采用半剖式的壳体设计，内部预留了活塞组件的安装空间，腔体侧壁做了加厚处理，能够承受常规呼吸支持场景下的正负压力交替载荷，避免长期循环载荷下出现壳体形变导致的漏气问题。中部的执行器固定座采用分体式锁紧结构，既可以对线性执行器的输出轴做径向导向，抵消运动过程中的径向窜动，也能通过调整固定座的安装位置，适配不同行程规格的执行器选型，提升结构的通用适配性。右侧的动力安装舱为方正的盒体结构，内部预留了驱动电机、控制电路板、位置传感器的安装位，舱体与中部导向模块之间设置了穿线孔与密封槽，可加装密封胶条实现内部电气组件的防尘防护，适配多尘、高湿度的使用环境。

　　设计思路上，这套结构优先考虑了装配与维护的便捷性，所有模块之间均采用螺栓连接的方式，没有设计复杂的卡扣或者一体成型的不可拆结构，现场维护时可以单独拆解某一个功能段进行零件更换，无需将整套设备完全拆散。比如顶部的气路接口组件通过两颗螺栓固定在驱动腔体上方，当需要更换过滤元件或者调整阀组参数时，仅需拆下该组件即可完成操作，不会触碰内部的驱动与传动部件。在运动干涉校验层面，设计阶段已经完成了全行程的运动仿真，执行器输出轴在最大伸出、缩回位置时，与腔体内壁、固定座之间均预留了足够的安全间隙，不会出现运动剐蹭的问题；顶部气路接口的旋钮操作空间也做了预留，操作人员在插拔气路接头、调节气路压力时，手部不会与周边结构产生干涉。

　　外形尺寸与安装边界方面，整套结构的整体轮廓为规整的类L型布局，没有向外突出的不规则结构，安装时可以直接通过底部的安装孔固定在设备的内部安装板上，底部安装孔的孔位采用通用的间距设计，能够适配多数常规呼吸设备的内部安装机架尺寸。驱动腔体的内径尺寸匹配常规成人呼吸支持所需的潮气量计算结果，在执行器满行程运动时，单次输出的气体量可以覆盖常规使用的潮气量区间，无需额外扩大腔体容积。右侧动力舱的内部安装空间做了冗余设计，除了容纳常规的驱动与控制组件外，还预留了无线传输模块、备用电池的安装位置，方便后续拓展设备的联网、应急供电功能。结构的所有外露棱角均做了倒圆角处理，一方面避免装配过程中划伤操作人员，另一方面也减少了应力集中点，提升壳体结构的抗冲击能力，在设备意外跌落或者受到外力碰撞时，棱角位置不会轻易出现开裂问题。气路接口采用标准的通用接头规格，能够直接匹配临床常用的呼吸管路，无需额外制作转接头，降低了设备的配套使用成本。
