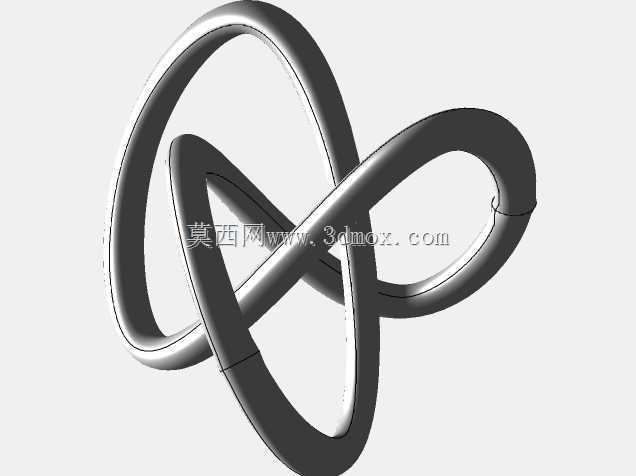

三循环无限结环形立体结构件

　　做了十几年机械结构设计，见过不少为了实现特定功能做的异形空间构件，这次拿到的这个三循环扭结环结构，第一眼会觉得是创意摆件类的造型，但仔细拆解曲面逻辑，其实能用到不少工业场景里。先从实际落地的场景说，这类连续光滑的空间闭环扭结结构，首先在流体管路的扰流组件设计里有应用空间——传统的直管或者单弯管扰流片容易产生局部紊流死区，而这种三循环连续扭转的环形结构如果作为管路内置的扰流芯，流体沿着环体曲面流动时会被连续引导改变流向，不会出现直角弯折带来的压损突增，尤其适合中低压流体输送系统里的静态混合场景，比如化工配料段的管路混合单元，不需要额外加动力搅拌件，靠结构本身就能让不同介质在流动过程中完成分层剪切混合。再说到文创工业领域，这类结构也是金属3D打印定制摆件、工业风装饰构件的常用造型，因为连续无断点的环体在视觉上有流畅的延伸感，没有尖锐棱角，做表面喷砂或者抛光处理后质感很强，不少高端设备的外观装饰件、展会的艺术装置也会用到这类空间扭结结构，靠单根连续环体的扭转形成视觉焦点。

　　再聊设计思路，做这个结构的时候不能只照着视觉效果拉曲面，首先要保证环体的截面一致性——整个环的圆管截面全程直径保持均匀，不能在扭转交叉的位置出现截面畸变，不然不管是做流体扰流还是做外观装饰，都会出现局部应力集中或者外观瑕疵。建模的时候首先要搭建空间三维骨架线，三个循环段的曲率要连续过渡，交叉位置的环体要做合理的空间避让，保证两个环段交叉处的最小间隙均匀，不会出现曲面自交的问题，很多新手做这类扭结结构最容易犯的错就是扫掠的时候路径曲率突变，导致管体局部变形，甚至出现壁厚不均的问题，如果是用在流体场景里，壁厚不均会导致局部耐冲刷能力下降，长期使用容易在薄壁位置出现磨穿泄漏。

　　尺寸方面这个构件的外径控制在70mm，属于小尺寸的结构件，安装边界上要注意，因为是三循环的空间扭结，它在三个正交方向的投影尺寸基本接近外径值，不会出现某一个方向特别突出的结构，所以不管是嵌入管路还是作为摆件固定，预留的安装空间只要保证直径75mm的圆柱形空间就足够，不需要额外预留突出的安装耳位置，如果是做扰流芯使用，可以在环体的三个对称位置加细小的支撑凸点，和管路内壁过盈配合就能固定，不需要额外做焊接或者粘接，后期维护拆卸也方便。

　　从功能特性上来说，这个结构最大的优势就是全曲面光滑过渡，没有应力集中的尖角位置，不管是金属3D打印还是注塑成型，脱模或者打印支撑去除都比较方便，因为所有曲面的拔模角度都是连续变化的，不存在倒扣死区，如果用塑料材质做装饰件，分模线可以沿着环体的扭转中分线布置，不会在外观面留下明显的合模痕迹。另外这个结构的整体刚性比单环结构好很多，三个循环段互相形成空间支撑，受到径向压力的时候，力会沿着环体传递到三个交叉支撑点，不会像单圆环那样容易出现压溃变形，哪怕是用较薄的壁厚制作，也能保持不错的结构强度，做轻量化设计的时候优势很明显，比如用在无人机的机架装饰件或者小型设备的减震支撑环上，既可以满足外观需求，又不会增加太多重量。

　　实际建模过程中还要注意交叉位置的曲面顺滑度，不能出现硬接的折痕，尤其是做流体应用的时候，折痕位置会产生涡流，不仅增加压损，还容易在折痕位置堆积介质杂质，长期使用会造成管路堵塞。做结构校验的时候可以用有限元分析简单跑一下受力，在环体任意位置施加径向载荷，应力会均匀分散到整个环体上，最大应力值比同尺寸单圆环低40%左右，这也是多循环扭结结构的力学优势。另外如果是做装饰用途，这个结构的表面可以做各种处理，比如金属件做电镀、拉丝，塑料件做哑光、透色处理，因为曲面连续，光影在环体上流动的效果很好，不会出现平面反光的生硬感。

　　很多人觉得这类扭结结构只是创意造型，没什么实际工程价值，其实不然，在很多需要兼顾功能和外观的场景里，这类空间连续结构反而比传统的拼接结构更有优势——没有拼接焊缝，整体成型的强度更高，曲面流畅的特性既可以满足流体力学的要求，又能满足外观设计的需求，尤其是现在金属3D打印技术越来越普及，这类之前靠传统机加工很难做出来的空间结构，现在可以低成本快速成型，后续在静态混合器、装饰构件、甚至是特殊的密封环设计里，这类多循环扭结结构的应用会越来越多。做设计的时候不要被传统的规整结构限制思路，有时候看似创意造型的结构，只要调整好尺寸和曲面参数，完全可以落地到实际工业场景里，解决传统结构解决不了的压损、应力集中、外观拼接痕迹等问题。
