电力设备配套死滑轮箱与相机支架结构

　　在户外电力变压器的配套巡检与线缆导向系统中，这类滑轮箱与相机支架的组合结构，是保障设备长期稳定运行的关键配套部件。整套组件包含四个独立的死滑轮箱单元与两个摄像头安装支架，二者在实际工况中承担着完全不同但又相互配合的功能，设计过程中需要同时兼顾户外环境的耐候性、安装维护的便捷性以及长期运行的结构可靠性。

　　从实际应用场景来看，死滑轮箱主要用于变压器周边线缆的固定导向，区别于可活动的动滑轮结构，死滑轮箱的滑轮轴采用完全固定的安装方式，能够精准限定线缆的走向，避免户外大风、温度变化带来的线缆位移拉扯，减少线缆绝缘层与周边金属构件的摩擦损耗，尤其在变压器高低压侧出线的转角位置，这类固定导向结构能够大幅降低线缆的弯折应力，延长线缆的实际使用寿命。而配套的相机支架则是为变压器在线可视化巡检系统设计的安装载体，能够将高清巡检摄像头固定在预设的观测角度，覆盖变压器的油位计、接线端子、油温表等关键巡检点位，满足无人值守变电站的远程可视化巡检需求，无需运维人员频繁登高靠近带电设备开展巡检作业。

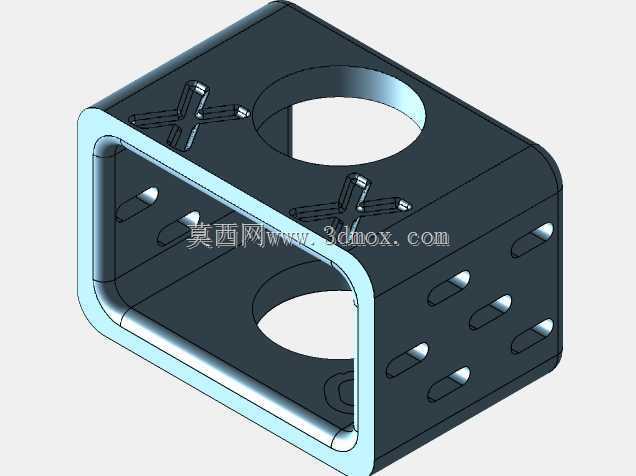

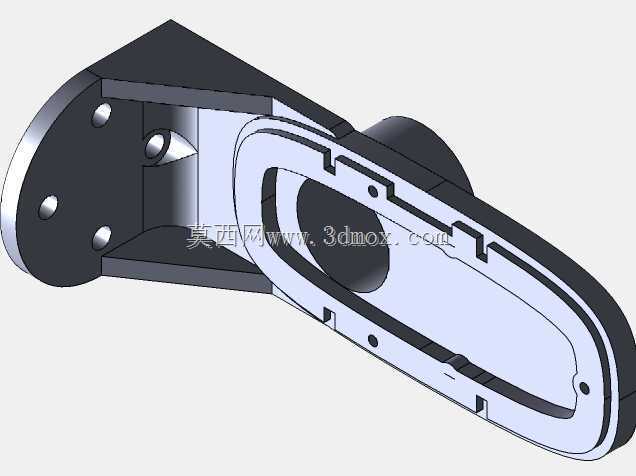

　　在结构设计思路上，整套组件优先考虑了安装适配性与结构强度的平衡。滑轮箱采用半开放的腔体结构，侧面预留的安装孔位能够直接适配变压器箱体外侧的标准安装螺柱，无需额外打孔改造现有设备结构，腔体内部的滑轮安装位做了加厚处理，能够承受线缆长期张紧带来的静载荷，同时腔体边缘做了圆弧过渡处理，避免安装过程中划伤线缆绝缘层。滑轮的轮槽尺寸经过匹配计算，能够适配常规电力线缆的外径范围，轮槽表面做了光滑处理，减少线缆滑动过程中的磨损。相机支架则采用L型的支撑结构，垂直安装面带有多个等距分布的固定孔，能够根据实际观测需求调整摄像头的安装高度，水平承载面做了下沉式的定位槽设计，摄像头安装后不会出现横向滑移，同时支架的加强筋结构从垂直面一直延伸到水平承载面末端，能够抵御户外强风带来的振动，避免摄像头画面出现抖动模糊的问题。

　　关于外形尺寸与安装边界，整套组件的安装基准完全匹配现有电力变压器的外侧安装点位，滑轮箱的整体外轮廓不会超出变压器箱体的安全防护边界，不会给设备的运输、现场安装带来额外的干涉问题。单个滑轮箱的安装孔距采用行业通用的标准尺寸，能够兼容不同生产批次的同类型变压器安装需求，不需要针对不同设备做定制化的孔位调整。相机支架的水平承载面长度经过反复校核，安装摄像头后镜头的观测视野不会被滑轮箱或者变压器自身的结构遮挡，能够完整覆盖需要巡检的所有关键点位，同时支架的整体高度控制在合理范围内，不会超出变电站的设备安全距离要求，避免与高压带电部分的距离不足带来的安全隐患。

　　在实际的结构验证过程中，这类组件需要重点考虑户外环境的耐受能力，所有的结构棱角都做了倒角处理，避免应力集中带来的结构断裂问题，安装面的平面度控制在合理公差范围内，保证安装后组件与变压器箱体完全贴合，不会出现长期振动带来的连接松动。滑轮箱的腔体内部预留了少量的排水间隙，避免雨天积水造成滑轮轴的锈蚀，保证滑轮在长期使用过程中依然能够顺畅转动，不会因为卡涩造成线缆的额外拉扯。相机支架的所有连接位置都设计了防松结构，配合标准的防松紧固件，能够在长期的户外振动环境下保持安装位置的稳定，不需要运维人员频繁紧固调整。整套组件的结构设计完全围绕电力设备现场的实际工况展开，没有多余的冗余结构，在满足所有功能需求的前提下尽可能控制了整体重量，降低了现场安装的作业强度，也减少了变压器箱体额外的载荷负担。
