立式分体结构电力变压装置三维设计

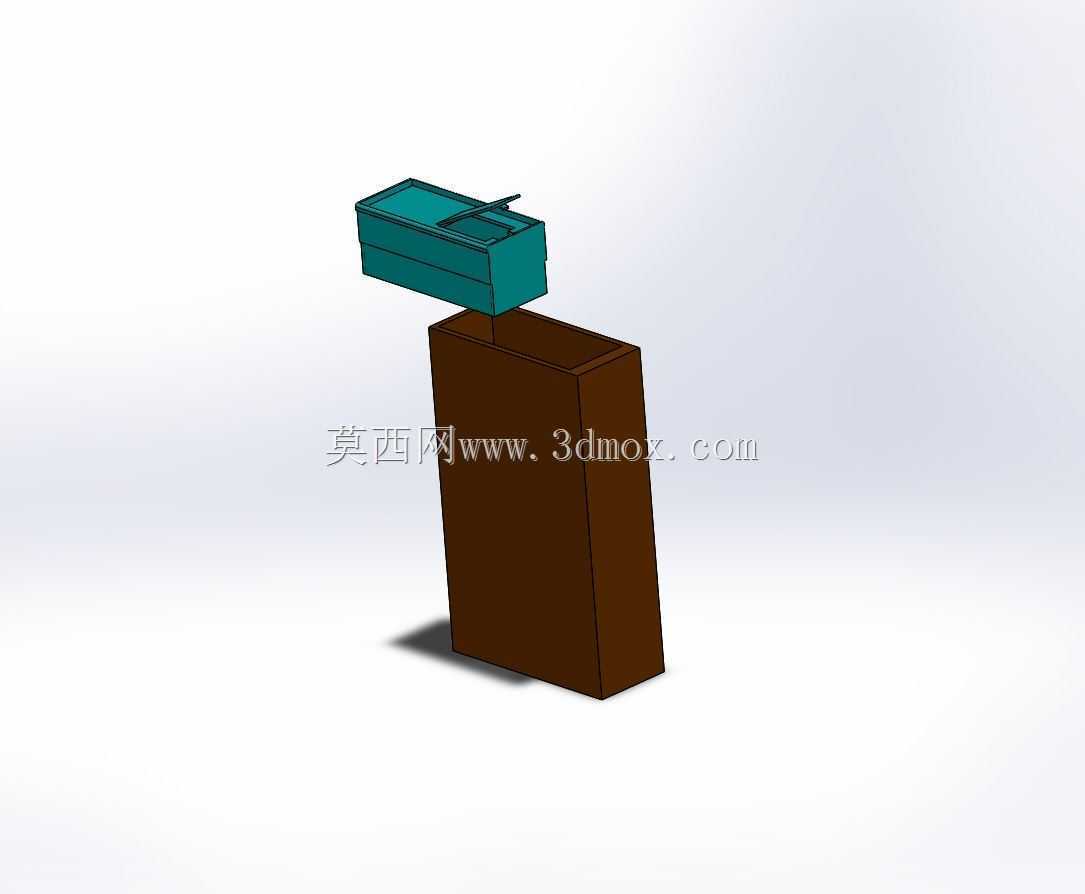

　　在工业配电、民用建筑供电、小型厂区临时供电等场景中，这类立式分体结构的变压装置承担着电压等级转换、电能分配传输的核心作用，区别于传统一体式箱变的厚重结构，该设计采用上下分体的布局逻辑，下部为核心的绕组与铁芯容纳腔体，上部为独立的接线与保护模块仓，这种布局能够在有限的占地空间内实现更高的绝缘安全距离，同时方便后期运维人员单独对接线模块进行检修操作，无需拆解下部的核心变压腔体。从实际安装边界来看，下部主体腔体采用直立长方体结构，底部预留了标准的安装固定孔位，能够直接适配常规的混凝土台架、槽钢安装基座的安装尺寸，不需要额外定制转接支架，上部模块仓采用侧向偏移的安装方式，与下部腔体的顶面形成错位布局，既预留了接线操作的手部操作空间，

　　也避免了雨水顺着接缝直接渗入腔体内部的风险，模块仓顶部设置的凸起压条结构，能够压紧仓体的密封胶条，在户外安装场景下可以有效阻挡粉尘、雨水的侵入，提升设备在复杂户外环境下的运行可靠性。设计过程中优先考虑了不同电压等级的绝缘间隙要求，上下腔体之间的连接部位设置了绝缘隔离衬板的安装位，能够根据实际应用的电压等级选配不同厚度的绝缘衬板，不需要重新调整整体结构尺寸，大幅提升了该结构的适配范围。上部模块仓的侧面预留了多组线缆穿装孔位，孔位边缘设计了密封格兰头的安装螺纹，能够适配不同线径的进出线缆，保证接线完成后的密封性能，下部腔体的侧壁做了加厚处理，既可以容纳铁芯、绕组等核心变压组件，也能够承担整体结构的承重需求，

　　腔体内部预留了散热油道的布置空间，在高负载运行场景下可以加装油冷散热组件，满足长时间满负载运行的散热需求。从结构强度角度考量，下部腔体的棱边位置做了圆角过渡处理，避免加工、运输、安装过程中应力集中导致的壳体变形，上部模块仓与下部腔体的连接采用嵌入式定位结构，安装时可以先通过定位凸台完成快速对位，再通过紧固件完成固定，能够降低现场安装的对位难度，减少安装工时。在实际应用场景中，这类结构的变压装置既可以用于老旧小区配电改造的替换安装，适配原有老旧台架的安装尺寸，减少改造过程中的土建施工量，也可以用于小型工厂的车间配电，直接安装在车间外侧的台架上，为车间内的生产设备提供稳定的电压输出，分体式的结构也方便后期根据负载扩容需求，

　　单独更换上部的接线保护模块或者下部的核心变压单元，不需要整体更换设备，降低全生命周期的使用成本。设计时还考虑了运输过程的防护需求，上下分体的结构可以拆分运输，降低单件运输的高度与重量，方便在狭窄的巷道、山区等运输条件受限的场景完成转运，到达安装现场后再完成组装，不需要大型吊装设备配合，大幅提升了复杂场景下的部署便利性。腔体外部的结构表面预留了接地端子的安装位置，能够可靠连接接地网，保证设备运行过程中的用电安全，上部模块仓的操作面设置了向外开启的仓门结构，仓门与仓体之间设置了防掉落的连接铰链，运维过程中打开仓门后不需要额外支撑，即可完成接线、检测等操作，提升运维操作的便利性。
