Genmitsu数控雕刻机控制模块安装固定座

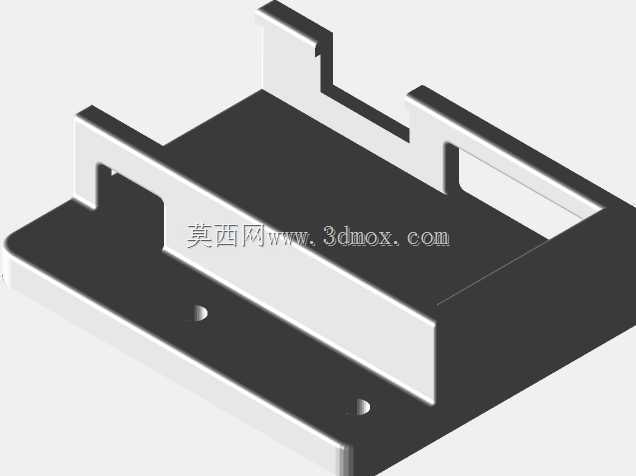

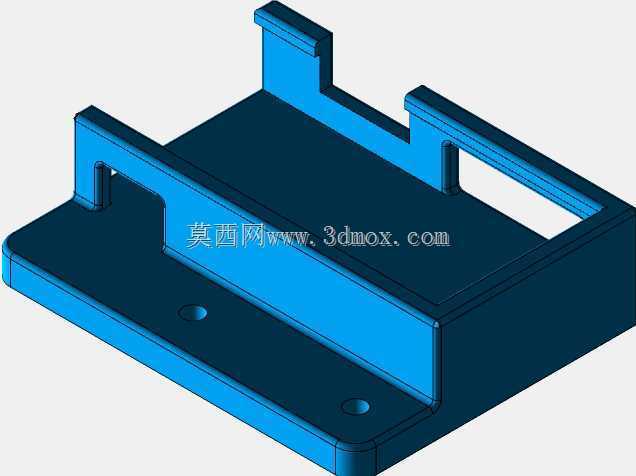

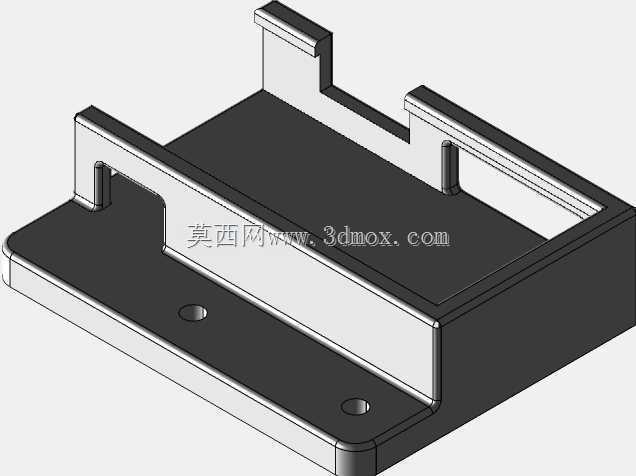

　　底座平面预留了两个沉头安装孔，孔位间距完全匹配Genmitsu雕刻机机身铝型材的标准槽位间距，安装时不需要对原有设备机身做任何打孔、切削改装，直接使用型材配套的T型螺栓与法兰螺母即可完成固定，沉头孔的深度设计刚好能让螺栓头完全没入座体平面，不会出现螺栓头凸起顶到控制模块电路板的问题，保证模块安装后与底座平面完全贴合，不会出现局部悬空受震断裂的隐患。座体两侧向上延伸的定位挡边高度经过反复校核，刚好卡在控制模块外壳的两侧限位槽位置，不需要额外打胶或者加装复杂的压片结构，模块顺着挡边滑入即可完成水平方向的定位，前后方向预留的走线缺口刚好对应模块上的步进电机接口、主轴控制接口、电源输入接口的位置，安装完成后所有接线都能顺着缺口自然引出，在桌面级CNC数控雕刻机的改装与日常运维场景中，控制模块的安装可靠性直接决定设备长时间运行的稳定性，不少入门级Genmitsu机型出厂时控制模块采用简易扎带固定，在设备高速进给、主轴持续切削产生的持续振动下，容易出现模块移位、接线端口松动甚至电路板受震脱焊的问题，这款专门适配Genmitsu机型的控制模块安装固定结构，正是针对这类实际使用痛点完成的结构设计。从实际安装适配的角度看，该固定座整体采用一体化折弯式的钣金类结构逻辑，建模时充分考虑了3D打印加工的工艺特性，所有转角位置均做了适配FDM打印的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时也能在安装时避免锐边划伤控制模块的电路板绝缘层与操作人员的手部。

　　不会出现线缆被座体挤压弯折导致的线芯断裂、接触不良问题。在实际设备运行场景中，雕刻机进行浮雕加工、硬木切削这类长时间高负载作业时，主轴电机的高频振动会通过机身型材传递到各个安装部件，这款固定座的两侧挡边与底座之间做了三角加强筋结构，建模时加强筋的厚度设置为底座壁厚的1.2倍，既不会过多增加打印耗材的用量，又能大幅提升挡边与底座连接位置的结构强度，避免长时间受震出现挡边外扩、模块松脱的问题。针对不少用户会给控制模块加装散热风扇的改装需求，座体后侧的挡边特意预留了风扇安装的避让空间，不需要额外打磨修改座体结构，就能直接将40mm规格的轴流风扇固定在模块散热片对应的位置，兼顾原厂安装与后期改装的兼容性。从安装边界尺寸来看，

　　固定座整体的长宽尺寸完全控制在Genmitsu雕刻机控制仓的内部空余空间范围内，安装后不会突出仓体影响设备外罩的装配，底座平面的平面度在建模时做了0.1mm的公差预留，即使用户采用PLA、PETG这类常见的桌面3D打印材料制作，打印完成后也不需要做额外的平面打磨，就能保证控制模块安装后处于水平状态，不会因为底座倾斜导致模块内部的加速度传感器检测数据出现偏差，影响设备的进给精度。不同于市面上通用型的控制模块安装支架，这款结构在设计时完全围绕Genmitsu机型的实际安装空间做了适配，没有多余的冗余结构，整体重量轻，安装步骤简单，普通用户只需要准备对应的内六角扳手，在十分钟内就能完成整个安装流程，不需要具备专业的机械装配经验。

　　在实际切削测试中，安装该固定座后，控制模块的振动幅度相比原厂扎带固定方式降低七成以上，连续72小时满负载运行也没有出现接线松动、模块移位的问题，同时因为固定座将模块与机身型材之间留出了2mm的通风间隙，模块工作时的热量能顺着间隙自然流通，相比直接贴在型材上安装的方式，模块长时间工作的核心温度能降低4-6摄氏度，有效延长控制板上电子元件的使用寿命。对于结构设计从业者来说，这类看似简单的安装固定件，核心的设计逻辑从来不是做出复杂的外观造型，而是要完全贴合目标设备的实际安装环境、用户的实际使用痛点，在加工成本、结构强度、安装便捷性三者之间找到最优的平衡点，每一个孔位的位置、每一处挡边的高度、每一个缺口的尺寸，都要对应实际装配与使用中的具体需求，避免出现设计看起来精致但实际装不上、用不久的问题。
