Nema17规格42mm法兰步进电机三维结构

　　做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这款42mm法兰尺寸的步进电机，是桌面级数控设备、小型自动化模组里用量极大的执行元件，从3D打印机的XYZ轴传动，到小型点胶机、桌面雕刻机的进给驱动，再到小型传送带的动力输出、自动锁螺丝机的轴系驱动，甚至是小型智能设备的姿态调整机构，都能看到它的身影。

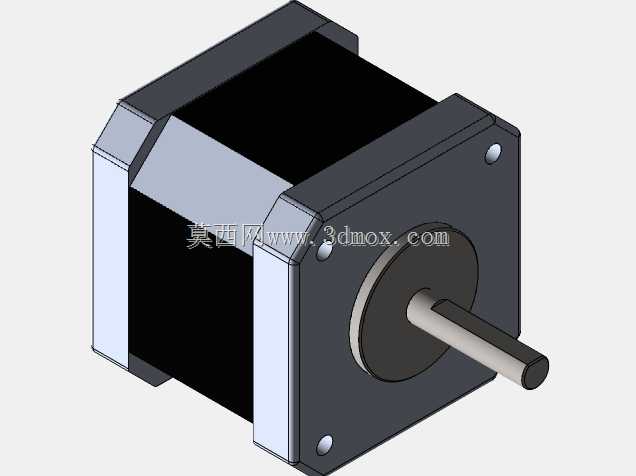

　　从实际选型和安装的角度来说，这款电机的三维模型完全还原了实物的安装边界：法兰端为标准42mm见方的安装面，四个安装孔位呈对称分布，孔位中心距为31mm，适配M3规格的安装螺丝，安装孔为沉孔设计，螺丝锁紧后不会突出法兰端面，避免和对接的安装支架产生干涉。输出轴为单出轴D型切削结构，轴径5mm，D切面的尺寸公差匹配常规的联轴器锁紧要求，轴伸长度控制在24mm，既可以直接通过联轴器连接滚珠丝杠、同步带轮，也能直接安装小型同步轮、齿轮来传递扭矩，不需要额外做轴的加长或者截短处理，能覆盖绝大多数小型传动场景的连接需求。

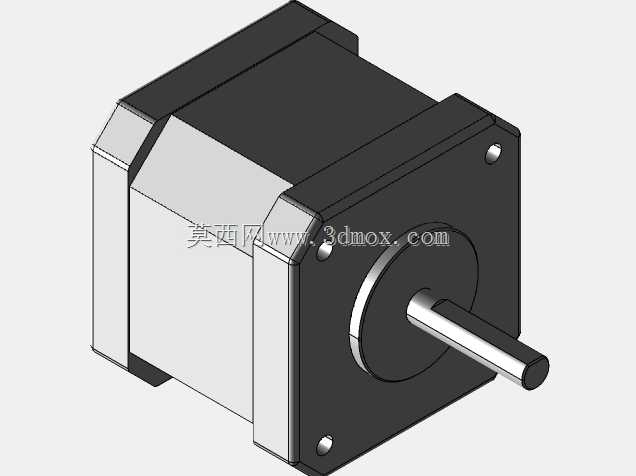

　　电机本体的外形为方型叠片结构，机身长度根据扭矩等级不同有多个规格，这个模型还原的是常规40mm机身长度的版本，机身外壳采用拉铝型材端盖加冲压钢壳的结构，端盖上的固定铆钉位置完全和实物一致，建模的时候还原了端盖和机身的配合台阶，在做整机装配干涉检查的时候，不会出现模型和实物安装位错位的问题。出线端位于电机尾部，模型预留了标准的出线位置空间，设计走线槽的时候可以直接参考这个位置预留线缆弯折空间，避免装机后线缆被电机尾部或者安装支架挤压磨损。

　　从设计思路上来说，这类标准规格的步进电机建模，核心是要保证安装接口的尺寸1:1还原，因为在做设备设计的时候，电机属于外购标准件，工程师不需要自己生产电机，只需要在装配的时候把电机的安装位、连接接口、避让空间做对，就能保证后续采购的实物可以直接装上去，不会出现装不上、干涉的问题。很多新手建模的时候容易忽略电机端盖的倒角、输出轴的D切面尺寸、安装沉孔的深度这些细节，导致做出来的装配图到实际装机的时候，要么联轴器顶到电机端盖，要么螺丝长度选的不对拧不到位，要么电机和旁边的型材、传感器位置撞了，这个模型在这些细节上都做了还原，比如端盖和机身衔接处的1mm倒角，输出轴根部的退刀槽，安装沉孔的深度是3mm，适配长度6mm的M3内六角螺丝，这些细节都是实际装机的时候必须要考虑的。

　　在实际应用场景里，这款电机的静扭矩一般在0.4N·m左右，适配2A左右的相电流，搭配对应的步进驱动器可以实现1.8度的整步距角，细分后可以做到更高的定位精度，足够满足桌面级设备的定位需求。做结构设计的时候，用这个三维模型可以直接在装配环境里排布电机的安装位置，核对电机和同步轮、丝杠的同轴度，预留电机的散热空间——因为步进电机在高速运行的时候会产生一定的热量，机身周围需要预留至少5mm的空气流通空间，不能完全贴死在封闭的结构里，模型的外形尺寸准确的话，就能直接在软件里测量出需要预留的空间尺寸，不用等实物买回来再测。另外在做电机支架设计的时候，可以直接提取模型法兰面的安装孔位坐标，直接在支架零件上生成对应的安装孔，不用反复查样本手册核对尺寸，能减少很多选型和建模的重复工作量。

　　很多工程师在做小型设备选型的时候，会优先选这种标准Nema17规格的步进电机，一方面是供应链非常成熟，采购成本低，交期快，另一方面是对应的安装配件非常齐全，不管是联轴器、安装支架、同步轮还是丝杠支撑座，都有现成的标准件可以搭配，不需要定制加工，能大幅缩短设备的开发周期。这个三维模型的结构完全匹配市售主流Nema17步进电机的外形尺寸，不管是做方案阶段的布局评审，还是做详细设计阶段的干涉检查，都可以直接调用，不需要自己再从零开始测绘建模，能节省不少建模的时间。另外模型的细节处理也考虑到了工程图导出的需求，各个特征的分层清晰，导出工程图的时候可以直接生成对应的安装尺寸标注，不需要再额外补画特征。
