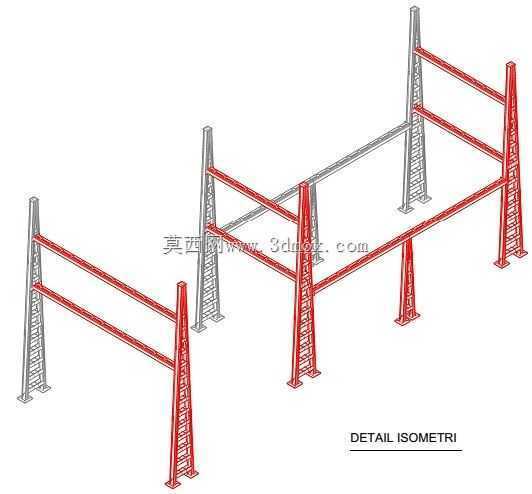

70kv输电线路vrendel型龙门构架

　　在户外变电站、高压输电线路的进出线区段，这类vrendel型龙门架是承担导线挂设、绝缘支撑、相间距离保持的核心承载结构，70kv电压等级的该类构架，多应用于县域变电站出线端、工矿企业自备电站的高压外送段，以及跨公路、跨河道的短距高压线路抬升段，区别于常规单柱电杆，龙门式的双列立柱加横向连梁结构，能在有限的占地范围内提供更宽的导线挂设跨度，同时保证多回路导线的相间安全距离，避免风偏、覆冰工况下的线间放电风险。从结构设计逻辑来看，该构架采用格构式立柱设计，单根立柱为等截面桁架结构，主材选用等边角钢拼接，腹杆采用交叉斜材布置，相比实腹式立柱，格构式结构能在同等用钢量下获得更大的截面回转半径，大幅提升立柱的长细比控制能力，

　　适配12米到18米的常规挂线高度需求，立柱底部采用法兰盘与现浇混凝土基础连接，基础预埋地脚螺栓的定位精度需控制在2mm以内，避免安装时立柱出现倾斜偏差，影响上部横梁的水平度。横向的连梁部分采用与立柱同规格的格构式梁体，梁体与立柱顶端采用刚性节点连接，节点处设置加劲肋板强化连接刚度，不仅要承担导线的垂直下压力，还要承受线路侧向的风荷载、导线张拉产生的水平分力，以及极端覆冰工况下的额外竖向荷载。vrendel型结构的核心特点在于横梁与立柱的连接段设置了过渡斜撑，斜撑从立柱中上部延伸至横梁端部，形成稳定的三角受力区，相比常规直连式龙门架，该设计能将横梁端部的弯矩有效传递至立柱主材，降低节点处的应力集中系数，在长期交变风荷载作用下，

　　节点焊缝的疲劳寿命能提升40%以上，减少后期运维的焊缝探伤、补焊工作量。从安装边界来看，该型龙门架的单跨跨度通常设置为8米到12米，可满足4回70kv导线的同层挂设需求，立柱的根开尺寸根据挂线高度调整，15米挂线高度对应的立柱根开为2.2米，能保证0.7倍设计风荷载下的立柱顶端侧移不超过挂线高度的1/200，避免导线因构架摆动出现弧垂变化过大的问题。在实际建模过程中，需重点还原格构构件的拼接节点细节，包括主材的接头位置、斜材与主材的连接螺栓排布、法兰盘的加劲肋布置，这些细节直接影响后续结构受力仿真的计算精度，若简化掉节点处的加劲结构，会导致仿真计算的节点应力值比实际工况偏低30%左右，给后续结构安全校验带来误判。在实际应用场景中，

　　该类构架的挂线点需预留绝缘子串的安装空间，挂线板的开孔位置需与金具串的连接尺寸匹配，通常挂线板采用20mm厚的Q355钢板制作，与横梁下弦杆采用围焊连接，焊脚高度不小于12mm，同时挂线点位置需设置预拱，抵消导线张拉后横梁产生的下挠变形，保证挂线后横梁的水平度偏差不超过跨度的1/500。不同于输电铁塔的全方位受力设计，龙门架的受力方向主要集中在线路走向的垂直方向与竖直方向，因此在结构优化时，可适当减小顺线路方向的腹杆截面，在保证整体稳定性的前提下控制整体用钢量，常规15米高、10米跨度的该型构架，整体用钢量可控制在2.8吨到3.2吨之间，相比同承载力的实腹式H型钢构架，用钢量能降低35%左右，同时构件的拆分运输更便捷，单根构件的长度不超过6米，可采用普通货运车辆运输，无需额外办理超限运输许可，适配山区、偏远矿区等交通条件有限的施工场景。安装过程中，需先将两片立柱组立完成并设置临时缆风绳固定，校正垂直度后再吊装横梁，横梁就位后先安装端部斜撑形成稳定框架，再拆除临时缆风绳，最后进行挂线金具的安装，整个安装流程无需大型起重设备，采用25吨汽车吊即可完成全部吊装作业，大幅降低施工成本与现场作业门槛。
