电力变压器配套异形绝缘支撑结构件

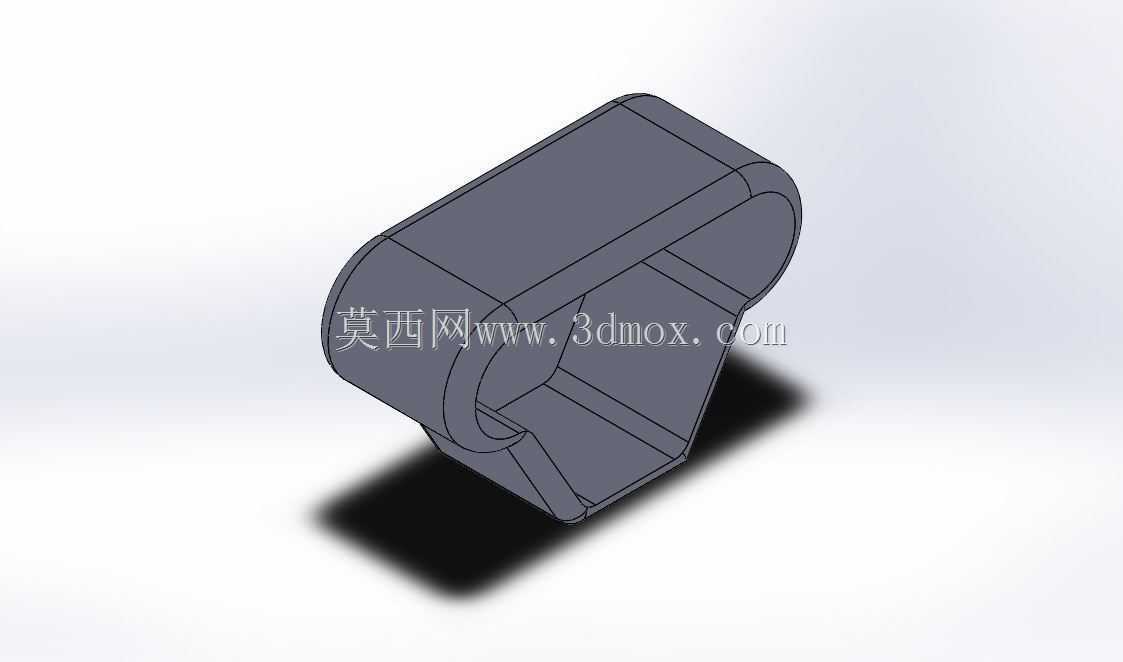

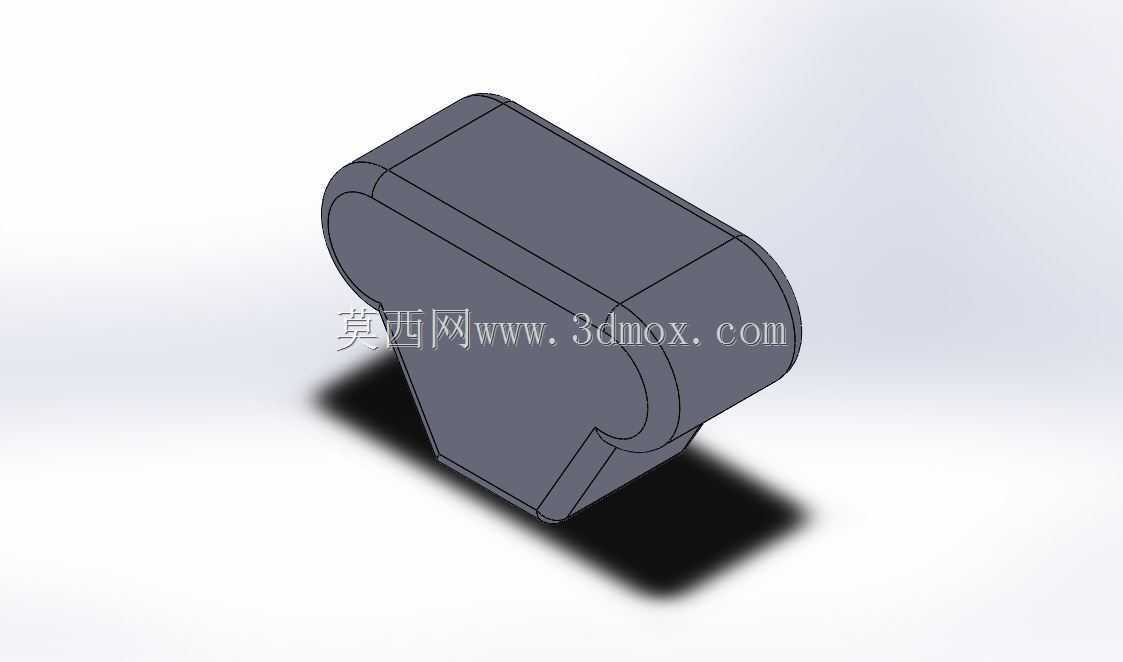

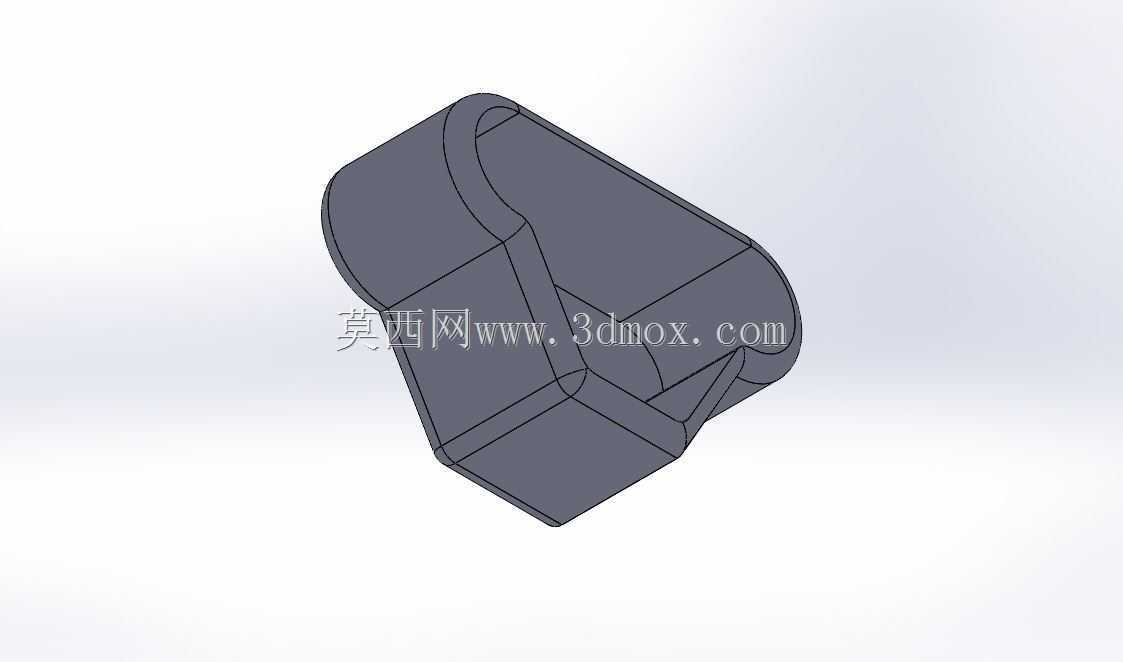

　　该结构件主要应用于油浸式电力变压器的绕组端部固定场景，在变压器长期运行过程中承担绕组轴向压紧、引线绝缘隔离的核心作用，避免变压器在运输、短路冲击工况下出现绕组位移、引线绝缘磨损的问题。从结构设计逻辑来看，该零件采用一体化模压成型思路，整体无拼接焊缝，一端设置圆弧贴合面，可与变压器绕组的圆形端部轮廓完全匹配，贴合面的弧度公差控制在0.2mm以内，保证压紧时受力均匀，不会出现局部应力集中压损绕组绝缘层的情况；另一端设置带加强筋的平板安装面，平板上预留的安装槽可直接卡入变压器夹件的定位凸台，无需额外打孔固定，减少装配工序的同时，避免了打孔带来的绝缘性能下降风险。零件中部的斜向过渡结构并非随意设计，而是经过电场仿真优化后的轮廓，

　　该轮廓可均匀分散绕组端部的电场强度，避免局部场强过高引发的局部放电问题，过渡区域的圆角全部采用R3以上的圆弧过渡，杜绝尖角带来的电场畸变隐患。从安装边界来看，该零件的整体轴向高度适配10kV级配电变压器的端部绝缘距离要求，安装后与绕组端部、夹件之间的预留间隙控制在1mm以内，既保证压紧力足够，又不会因热胀冷缩出现零件挤压开裂的问题；零件侧面的凸起卡扣结构，可与相邻的相间绝缘挡板实现快速卡接，装配时无需额外绑扎固定，能大幅提升变压器总装环节的作业效率。在实际工况适配性上，该结构的材质选型对应变压器长期运行的105℃温升要求，材料的介电强度可满足10kV电压等级的绝缘要求，同时具备一定的韧性，在变压器发生突发短路时，

　　可吸收绕组产生的轴向冲击力，避免刚性支撑结构出现碎裂失效的问题。零件的壁厚设计经过力学仿真验证，主体壁厚均匀控制在5mm，加强筋位置的壁厚不超过主体壁厚的1.2倍，可有效避免模压成型过程中出现的缩孔、内应力集中问题，提升零件的长期运行可靠性。在装配流程中，该零件可在绕组套装完成后直接卡入夹件与绕组端部之间，无需调整其他部件的位置，适配现有主流配电变压器的装配工装，不需要对现有生产线进行改造即可直接投入使用；零件的外轮廓无突出锐边，所有外露边缘都做了倒钝处理，装配过程中不会划伤操作人员的手部，也不会刮损相邻的绝缘部件。从功能冗余设计来看，零件上预留的浅槽结构可兼容不同直径的引线固定需求，当变压器引线布置方案出现小幅调整时，无需重新更换支撑件，直接利用浅槽绑扎引线即可，提升了零件的通用适配性，减少了生产端的零件种类储备。
