轮式斜坡竞赛小车结构设计方案

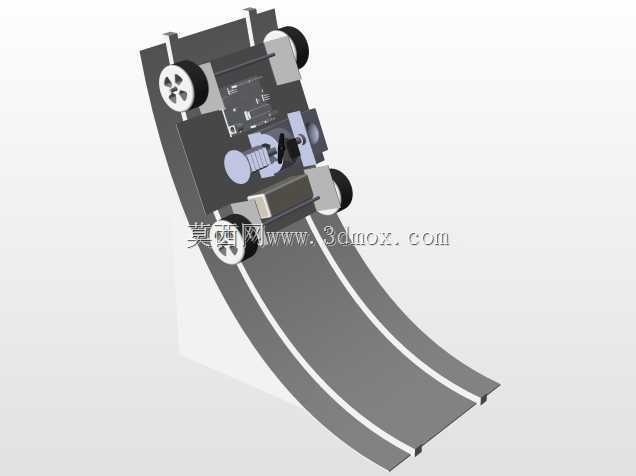

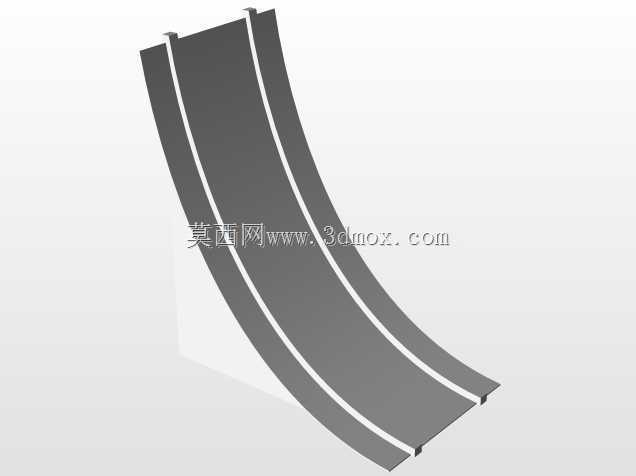

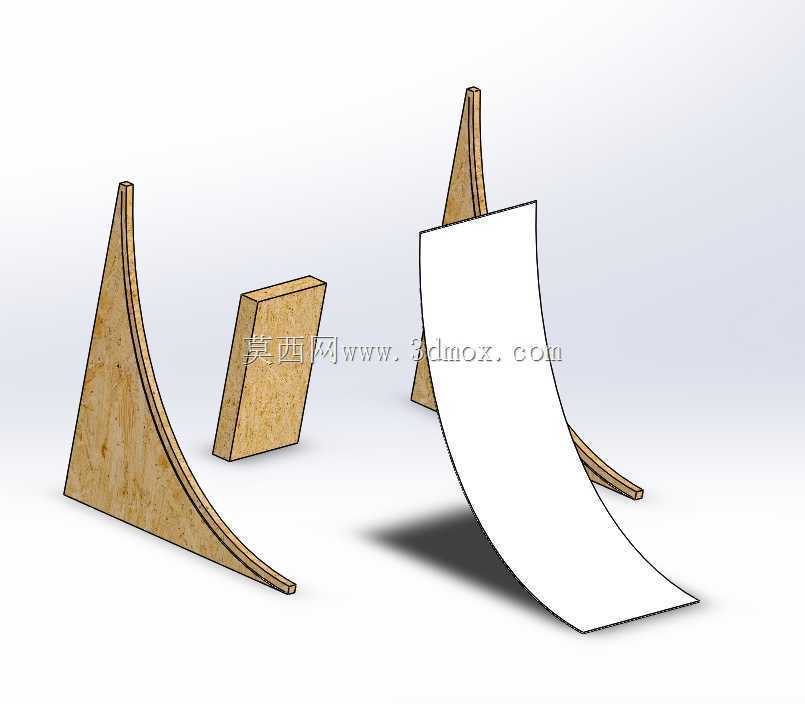

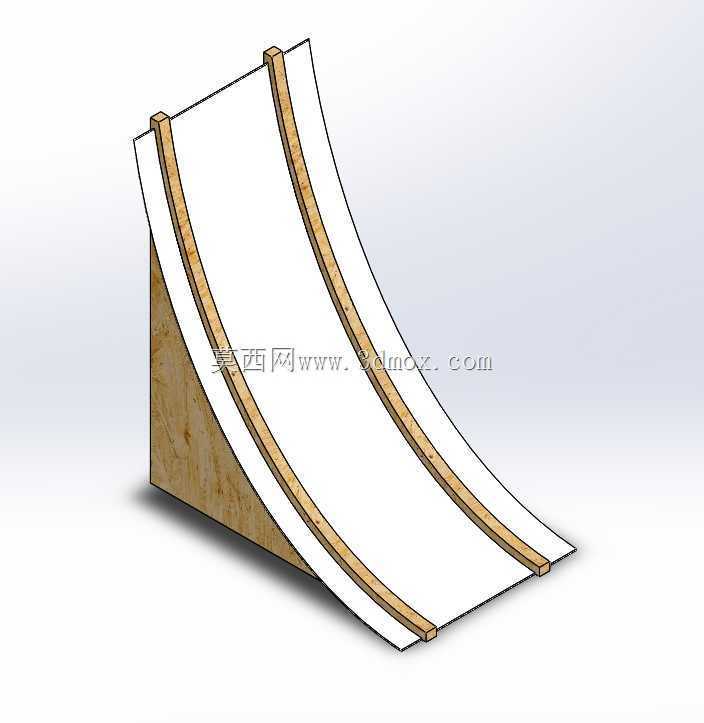

　　这款轮式斜坡行驶小车的结构设计，核心面向无动力坡道竞速类赛事的实际使用需求，整体围绕坡道行驶的稳定性、重力势能利用效率、轮组循迹精度三个核心工程目标搭建。从实际赛事场景来看，这类小车需要在固定倾角的木质双轨道坡道上完成无动力下滑，全程不依赖额外动力输入，仅依靠自身重力势能转化为前进动能，同时要保证行驶过程中不脱轨、不侧翻、尽可能减少行进过程的能量损耗，最终以最短时间完成固定长度坡道的行驶。

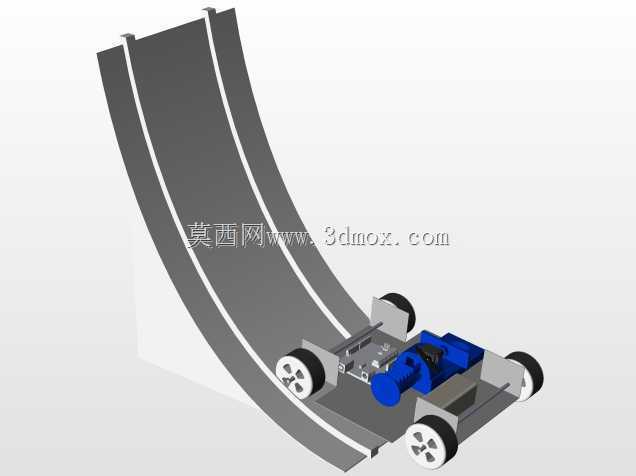

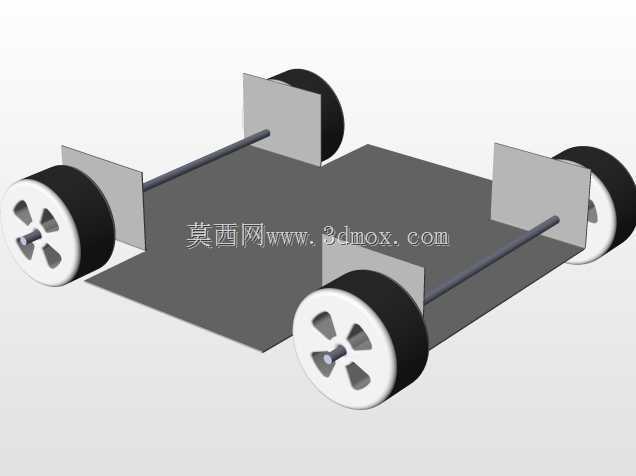

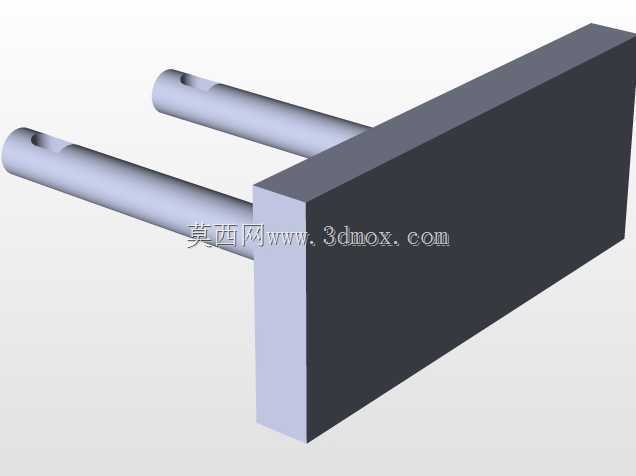

　　在行走机构的设计上，采用前后双组轮轴的布局，前后轮组均配置双轮结构，轮体与坡道两侧的木质轨道面贴合，轮缘位置做了限位凸缘设计，能够在行驶过程中卡在轨道侧面，避免横向偏移脱轨。轮轴采用光轴直连的结构，减少传动环节的摩擦损耗，轮体与轴之间预留了合理的转动间隙，同时控制同轴度公差，避免轮体转动过程中出现卡滞、偏摆的问题。考虑到坡道下滑过程中车身姿态会随坡道倾角变化，轮组的安装座采用了可调角度的连接结构，能够根据实际赛道的倾角参数微调轮组的外倾角度，保证轮面与轨道面始终保持最大接触面积，减少接触应力集中带来的滚动阻力增大问题。

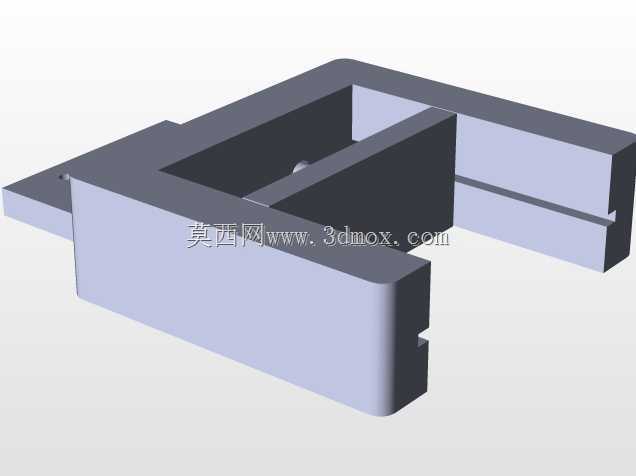

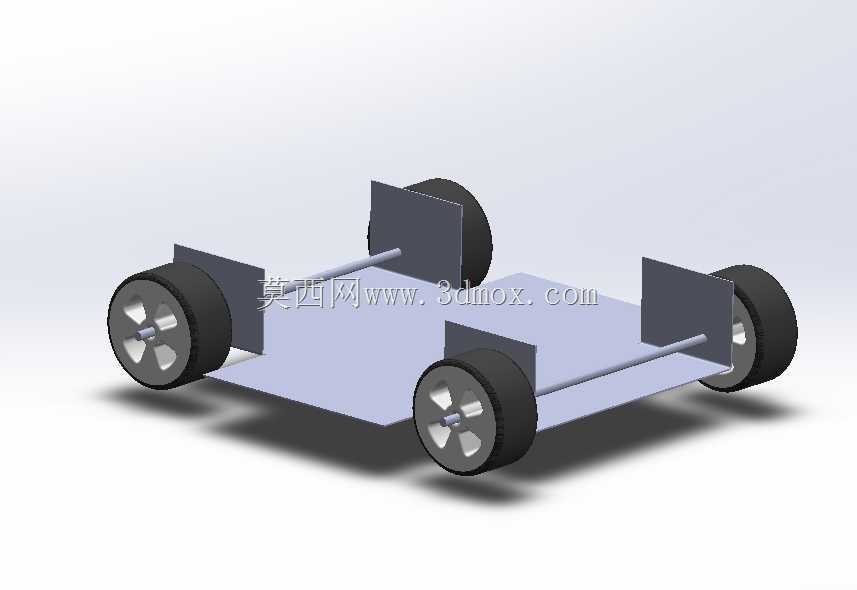

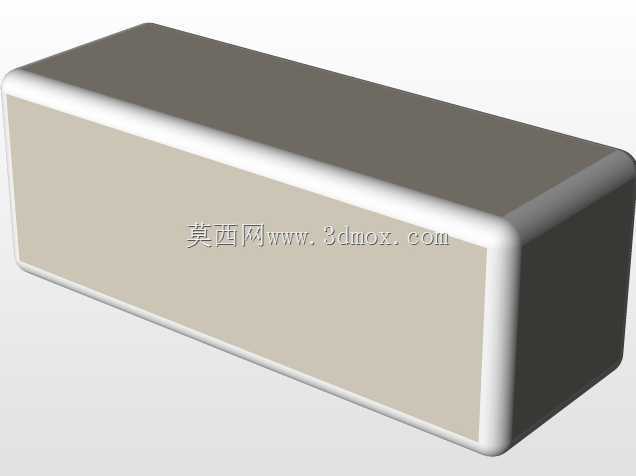

　　车身主体承载结构采用平板式底盘设计，底盘板材选用轻量化的刚性材质，在保证结构强度的前提下尽可能降低整车自重，同时将重心位置控制在底盘中轴线靠前偏低的区域——这一设计是经过多轮坡道行驶仿真验证的，重心偏低能够提升下坡过程中的侧倾稳定性，避免车身在轨道接缝处出现跳动时侧翻；重心靠前则能够增加前轮组的正压力，提升前轮的循迹导向能力，避免高速下滑过程中出现前轮飘移、方向跑偏的问题。底盘上预留了配重块的安装位，可根据实际赛道的摩擦系数、倾角大小灵活调整配重的位置与重量，匹配最优的重心分布参数，适配不同参数的赛事赛道。

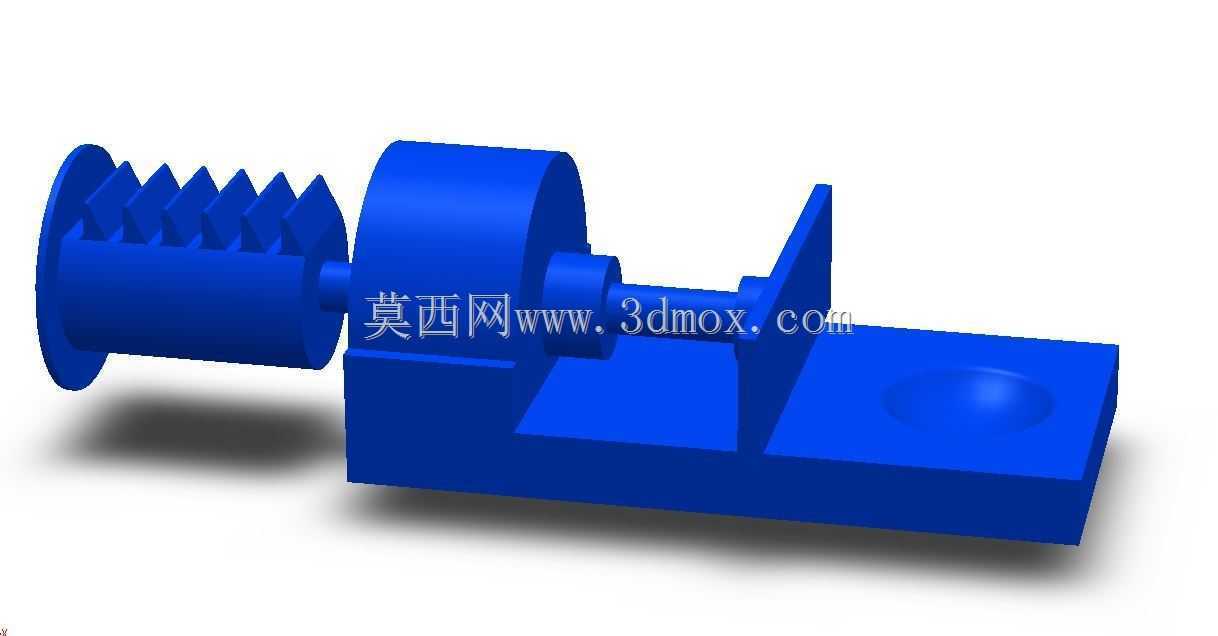

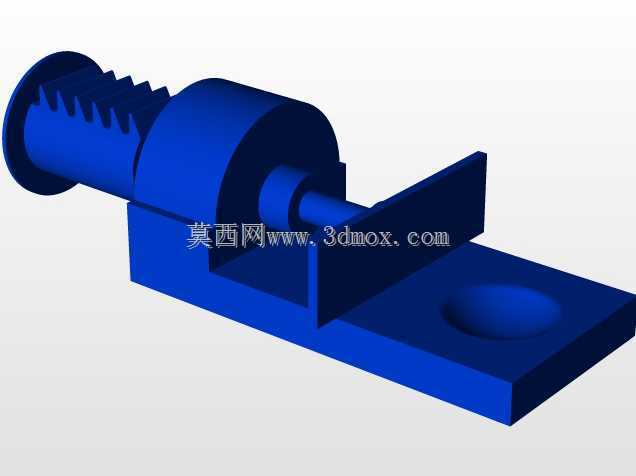

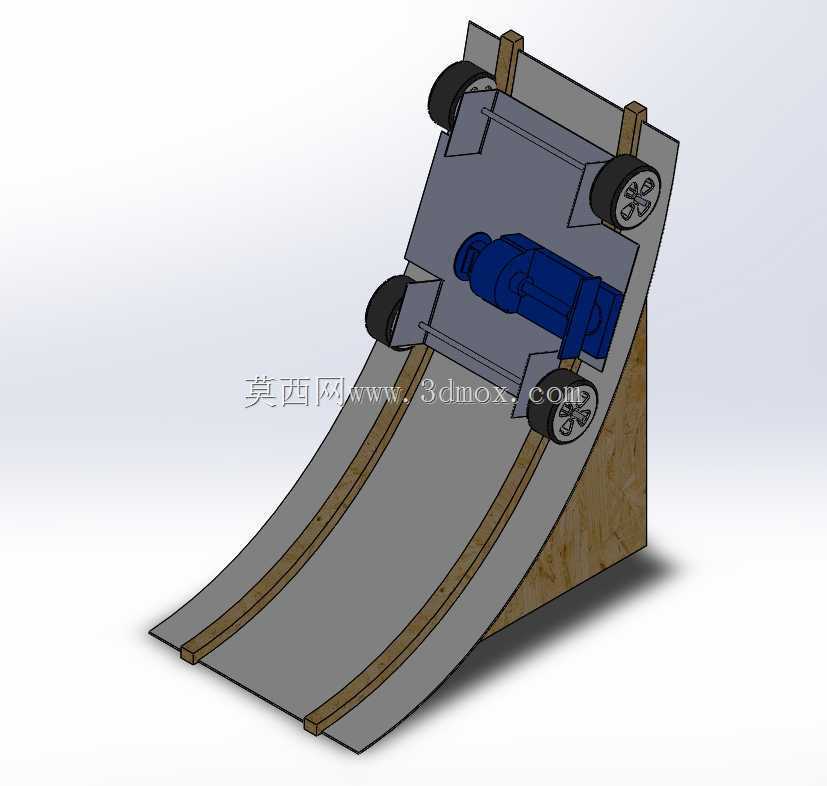

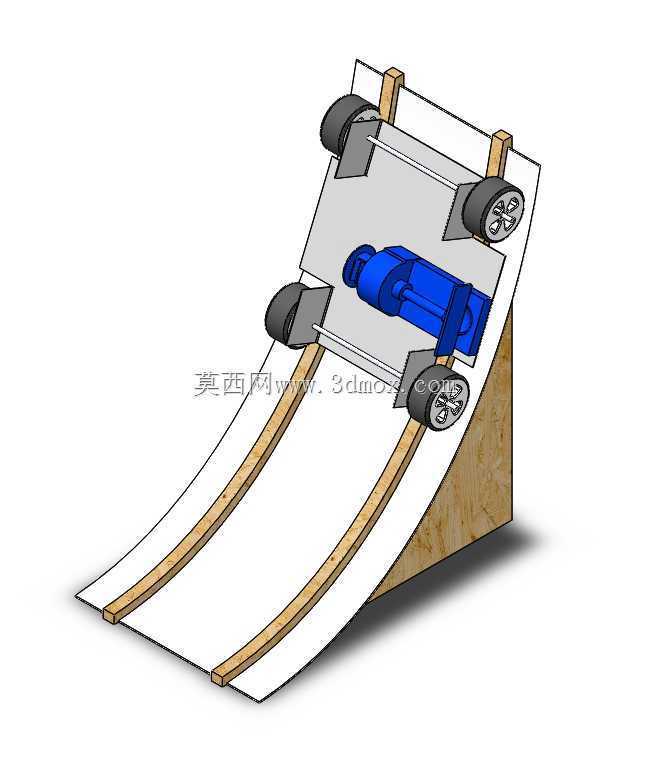

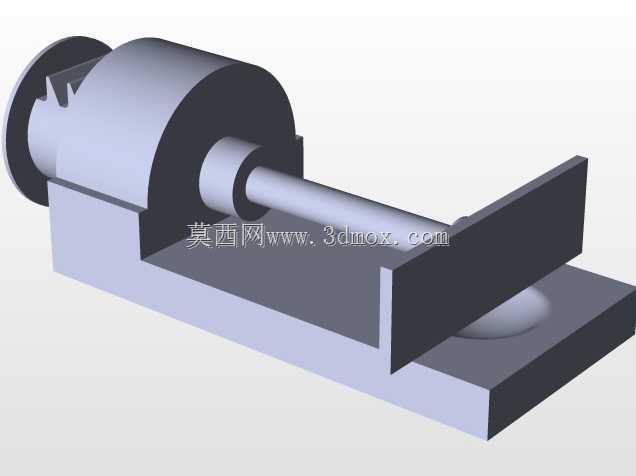

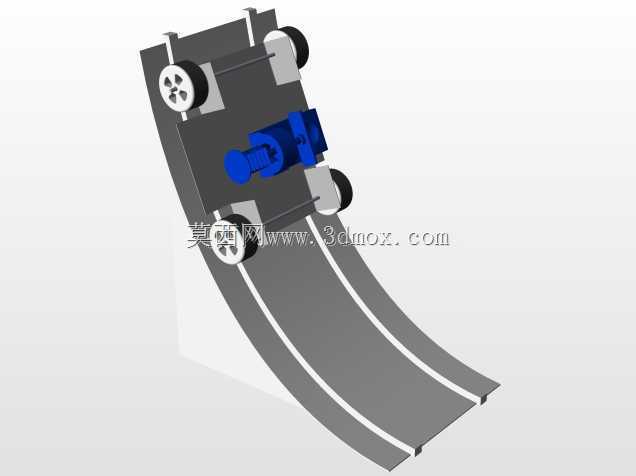

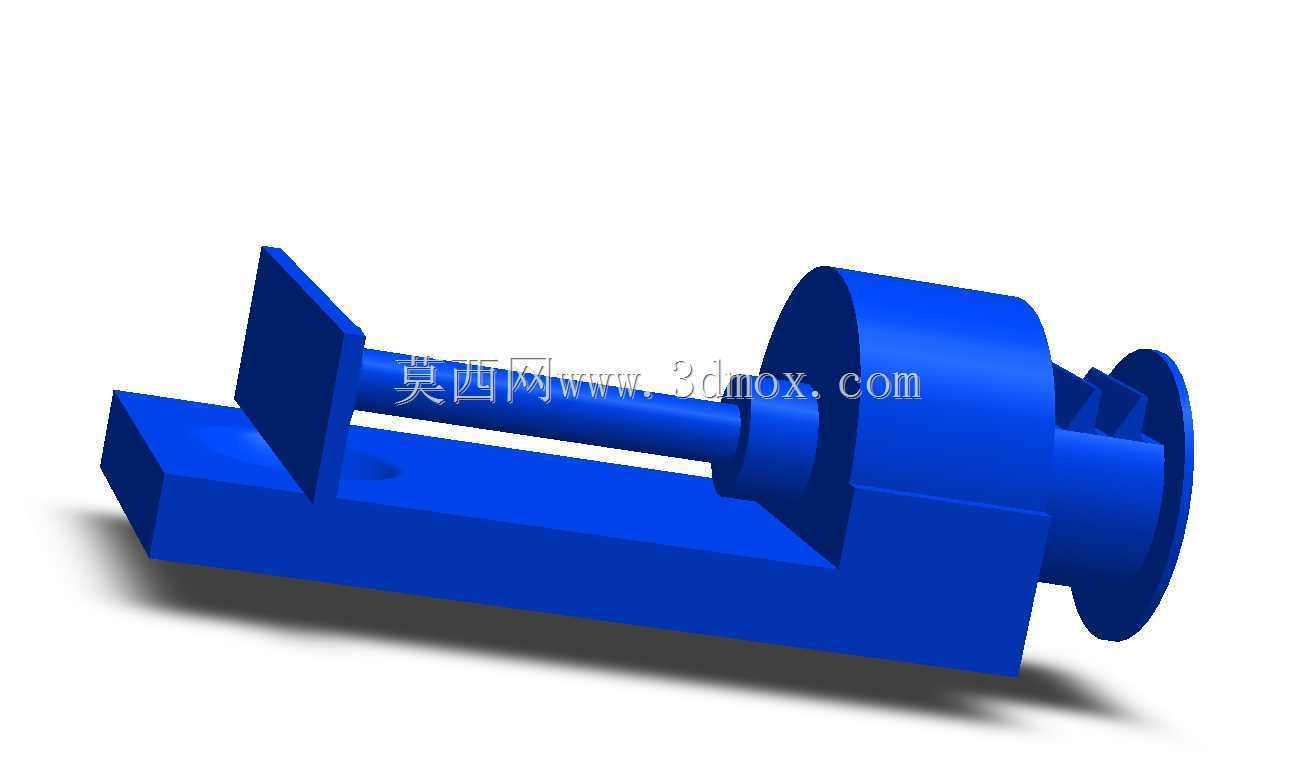

　　动力转换模块的安装位设置在底盘中部的核心区域，也就是图中蓝色部件的安装位置，该位置是整车的重心集中区，模块通过螺栓与底盘刚性连接，避免行驶过程中出现部件窜动影响整车平衡。在安装边界的设计上，轮组外侧到车身最外侧的距离小于轨道的内槽宽度，预留了单侧2mm的安全间隙，既不会因为间隙过大导致车身横向摆幅过大增加能量损耗，也不会因为间隙过小导致车身与轨道侧壁发生摩擦卡滞。车身整体的高度控制在轨道挡边高度以下，避免坡道行驶过程中重心过高引发侧翻，前后轮的轴距参数匹配坡道的曲率变化，在坡道末端的水平衔接段，能够保证四个轮体同时接触接触面，不会出现触头、翘尾的问题。

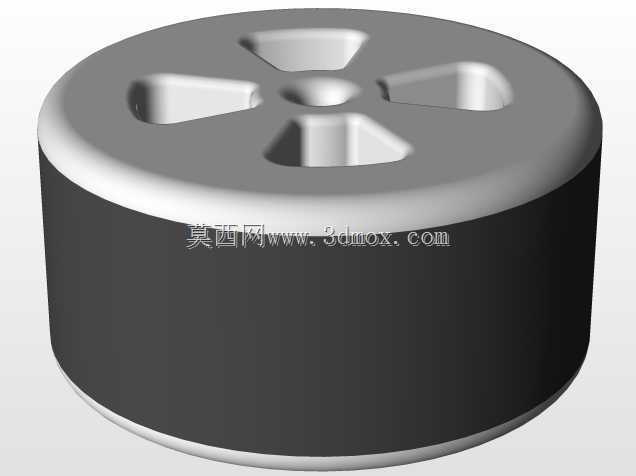

　　从实际使用的角度出发，这款结构的所有连接部位均采用快拆式的紧固件设计，方便赛事现场根据赛道实测参数快速调整轮组角度、配重位置，不需要复杂的工具就能完成参数调校。轮体的材质选用低摩擦系数的工程塑料，表面做光滑处理，减少与木质轨道之间的滚动摩擦阻力，同时轮体内嵌简易的转动衬套，进一步降低轮体转动的摩擦损耗。底盘的边缘做了倒角处理，避免加工毛刺带来的应力集中，也防止安装调试过程中划伤操作人员。在结构强度校核上，针对坡道下滑过程中轮组受到的冲击载荷、底盘的弯曲应力做了有限元验证，保证在最大下滑速度下，所有结构件不会出现塑性变形、连接松脱的问题，能够稳定完成多次坡道行驶测试。

　　这类轮式斜坡小车的设计核心，本质是在约束条件下做能量利用的最优解，没有冗余的功能结构，每一处结构参数都围绕降低损耗、提升稳定性、优化重心分布三个核心目标调整，既符合工程设计中轻量化、可靠性的要求，也能够满足竞赛场景下的快速调校、稳定行驶的实际需求，对于同类无动力行走机构的结构设计也有一定的参考价值，可拓展应用到小型无动力输送装置、重力式滑移机构的结构设计中。
