立方星火箭有效载荷框架结构

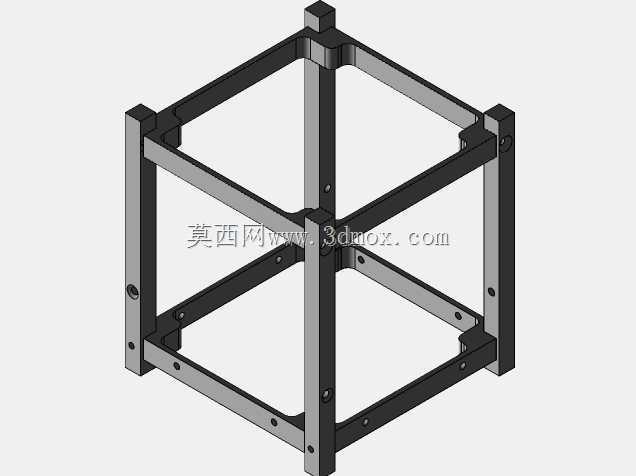

　　这套结构围绕1U立方星的载荷搭载需求展开，整体外框严格贴合标准立方星的包络边界，长宽方向控制在100毫米量级，高度同样匹配单单元立方星的安装规范，外伸连接件全部做了避让处理，不会超出星箭对接的允许轮廓，可直接适配通用立方星分离机构的安装接口。框架主体采用四根立式承力立柱搭配上下两层矩形围框的笼式布局，立柱选用等截面方形型材，在四个角点形成连续的传力路径，上层围框为开放式矩形边框，既给顶部载荷操作、传感器探测留出无遮挡空间，又能通过角点的连接块把四根立柱锁紧为整体，下层围框则承担主要载荷的承载功能，围框内侧预留了多层安装孔位，可根据不同实验载荷的尺寸调整内部托盘的固定高度。框架侧面设置了透明防护挡板，

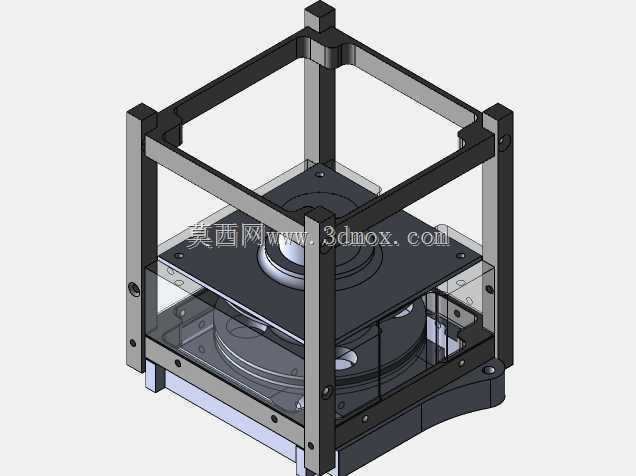

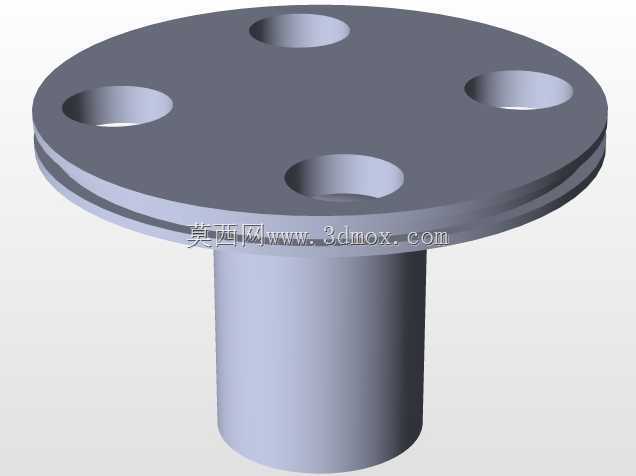

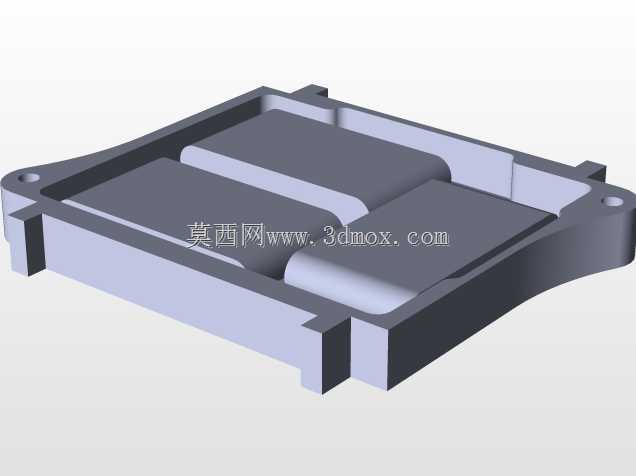

　　挡板通过侧边的螺钉固定在立柱预留的安装孔上，既可以在地面测试阶段阻挡外界碎屑触碰内部精密组件，又能直观观察内部活塞、流体回路的运行状态，挡板与框架之间留有均匀装配间隙，避免温度变化产生的形变应力挤压板材。内部承载平台采用分层设计，下层托盘布置核心的活塞与流体组件，托盘上加工了定位沉孔与走线槽，流体管路的走向完全贴合托盘表面，不会和上下层结构发生运动干涉；中层平台预留了实验载荷的安装基准面，平面度按照星载设备的安装要求控制，所有安装孔位均采用统一的公制螺纹规格，方便不同实验模块快速换装。结构的受力设计优先考虑发射阶段的过载工况，四根立柱作为主要承力构件，将发射过程中的轴向过载直接传递到下端的星箭对接面，横向的围框则分担侧向振动载荷，

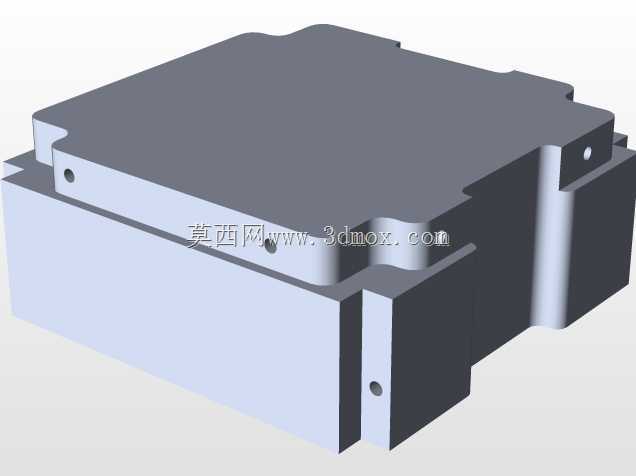

　　角点连接位置均设置了加厚的连接块，避免螺纹连接处在随机振动中出现松脱风险，底部承力座做了局部加厚处理，和分离机构接触的端面保证足够的接触面积，降低对接面的局部压强。实际应用场景面向高校航天竞赛的立方星载荷验证，整套结构作为火箭搭载的有效载荷载体，内部集成的活塞与流体组件可完成微重力环境下的流体行为观测实验，框架本身也可作为独立的立方星主承力结构，直接搭载航天级测控、电源模块完成在轨飞行任务。设计过程中先从包络边界反向推导结构尺寸，先确定外部不能超出的1U立方体轮廓，再在轮廓内部规划承力构件的壁厚，在保证整体刚度的前提下尽可能削减非承力部位的材料，降低整体结构重量；内部组件的排布优先把质量较大的活塞组件布置在靠近底部对接面的位置，

　　让整星的质心尽量靠近分离接口，提升发射过程中的姿态稳定性。框架的所有外露棱边均做了倒角处理，避免地面装配过程中划伤操作线缆或实验人员，侧面挡板采用快拆式固定逻辑，仅需拆卸侧边少量螺钉即可完全取下，方便测试阶段反复调整内部载荷的布局。上下围框与立柱的连接采用定位销加螺钉的组合方式，装配时先通过定位销保证各构件的相对位置精度，再拧入紧固螺钉，重复拆装后的位置一致性可以得到保证，不需要每次装配后重新校准内部载荷的基准坐标。内部托盘和框架立柱之间设置了可调的连接支座，支座上开有长条形调节孔，可在小范围内补偿托盘的加工误差，降低零件的加工精度要求，同时也能适配不同外形尺寸的实验载荷。整套结构没有多余的复杂曲面构件，绝大部分零件都可以通过常规的板材切割、铣削加工完成，制造成本较低，非常适合航天竞赛阶段的原理样机快速迭代，在地面振动试验、热真空试验的模拟工况下，笼式框架的结构形式可以有效保护内部精密的流体与活塞组件，避免试验过程中的形变影响实验机构的正常动作。
