UR5机器人配套羽毛球拍悬挂放置支架

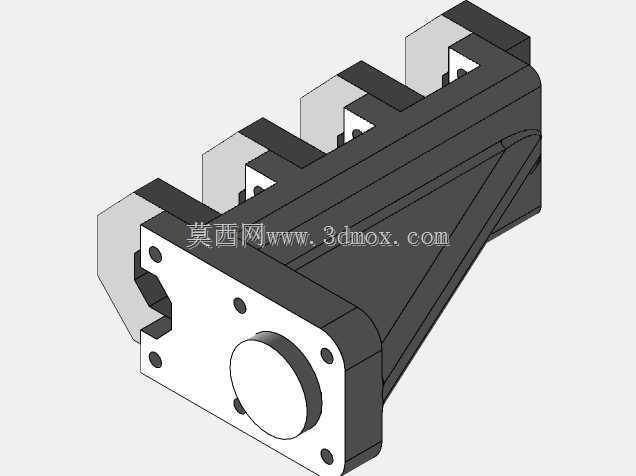

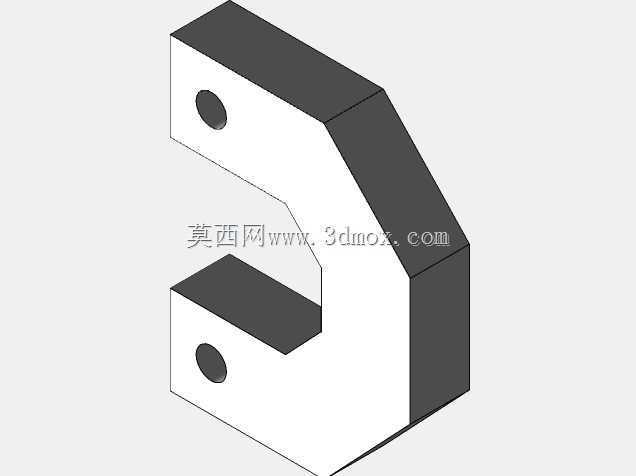

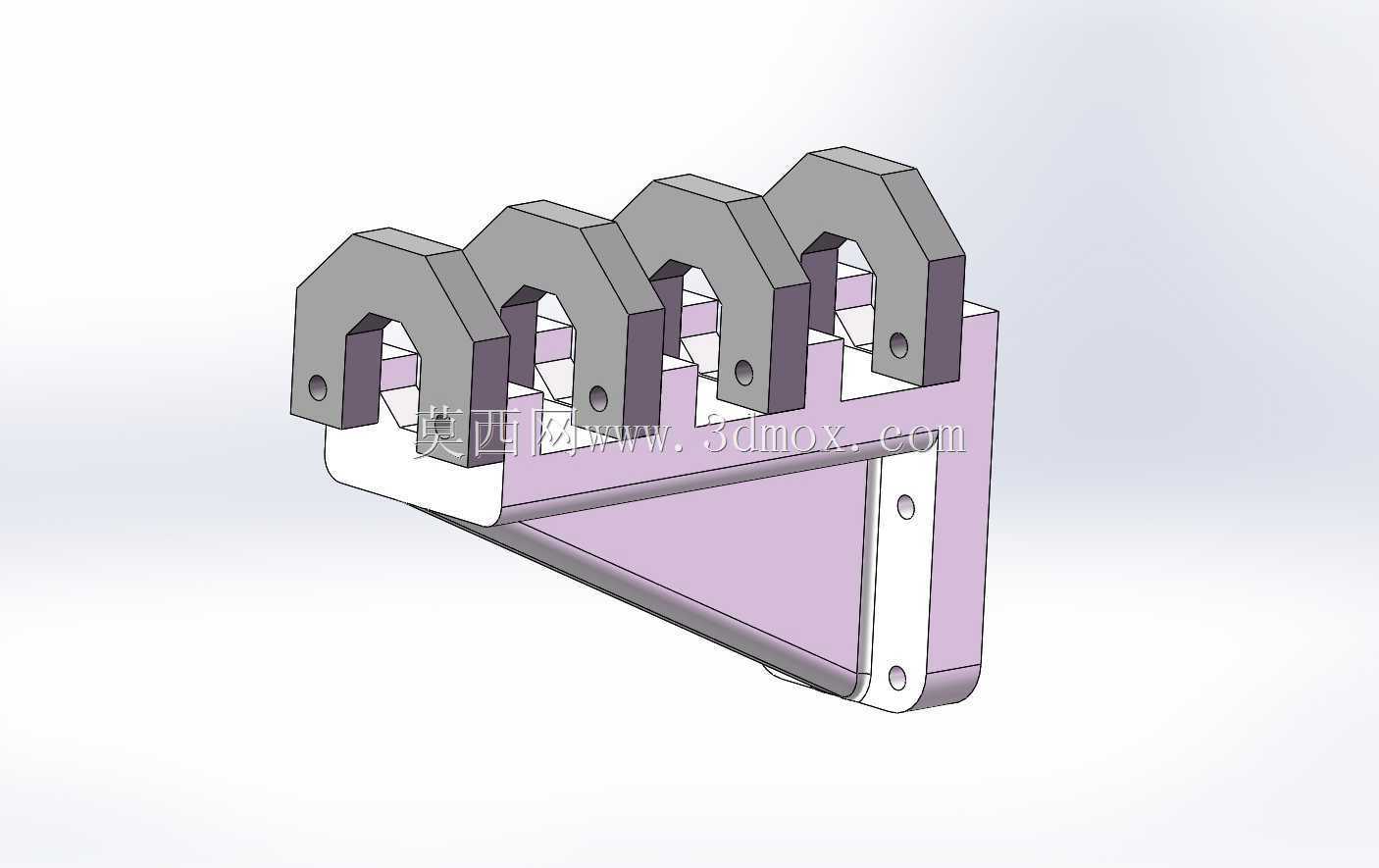

　　这款支架是专为UR5协作机械臂配套开发的羽毛球拍承载挂装结构，主要应用于机器人羽毛球运动实训、人机交互球类运动演示、协作机器人运动算法验证等场景，解决机械臂在执行羽毛球相关作业时的球拍收纳、快速取放定位问题，避免球拍随意放置导致的末端执行器对接偏差、拍体磕碰损伤等现场问题。从结构功能来看，支架设置了四个独立的U型卡位槽，每个槽位的开口尺寸经过匹配常规羽毛球拍拍柄的直径范围设计，槽口做了小角度的导入倒角，拍柄推入时可自动导正位置，无需人工精准对位即可完成放置，卡位槽内侧预留了微小的弹性变形余量，既能保证球拍放置后不会因机械臂运行产生的振动滑落，又不会过度夹紧导致拍柄表面的包覆层被压损。支架的承载主体采用三角支撑结构，

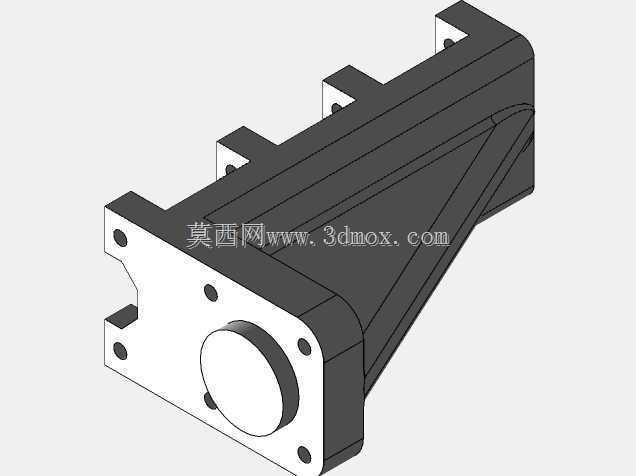

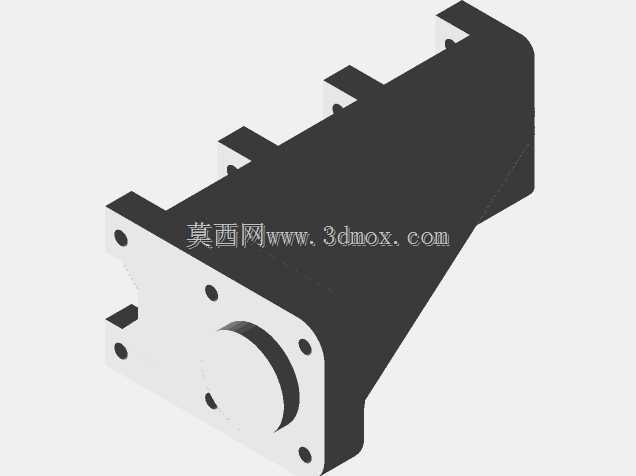

　　竖直安装板与水平承载板之间设置了斜向加强筋，整体受力路径从卡位槽的承载点经斜筋传递到竖直安装面，相比直角悬臂结构，同等材料厚度下抗倾覆力矩提升近40%，可同时承载四支常规重量的碳纤维羽毛球拍，不会出现承载板下弯变形的问题。设计过程中优先考虑了与UR5机械臂作业半径的匹配性，支架的安装基准面定位在机械臂基座侧方的标准安装孔位区域，整体外伸长度控制在机械臂末端取拍的最优作业区间内，机械臂从初始位移动到任意槽位取拍的路径均无干涉，不需要额外调整机械臂的安全限位参数。安装边界方面，竖直安装板上设置了两个沉头安装孔，孔位间距匹配UR5基座周边通用铝型材工作台的20mm孔距标准，可直接通过内六角螺栓固定在型材框架、

　　工作台侧壁或者实训台架的立面上，安装后支架整体突出安装面的距离经过核算，不会超出机械臂周边的安全防护栏范围，也不会占用机械臂正前方的主要作业空间。每个U型卡位的顶部做了圆弧过渡处理，没有尖锐棱角，避免机械臂取放拍过程中末端夹具或者拍体碰到硬棱产生剐蹭，斜向加强筋与承载板的连接位置做了圆角卸荷处理，长期承载下不会出现应力集中导致的焊缝或者板材开裂问题。支架的槽位间距经过反复校核，相邻球拍放入后拍杆之间的间隙足够机械臂末端的夹爪顺利进出，取放相邻球拍时不会碰到旁边的拍体，减少取放过程中的碰撞干扰。在实际实训场景中，这款支架可以作为机器人羽毛球作业系统的固定配套工装，配合机械臂的视觉定位系统，可实现球拍的自动取放、打完球后的自动归位，

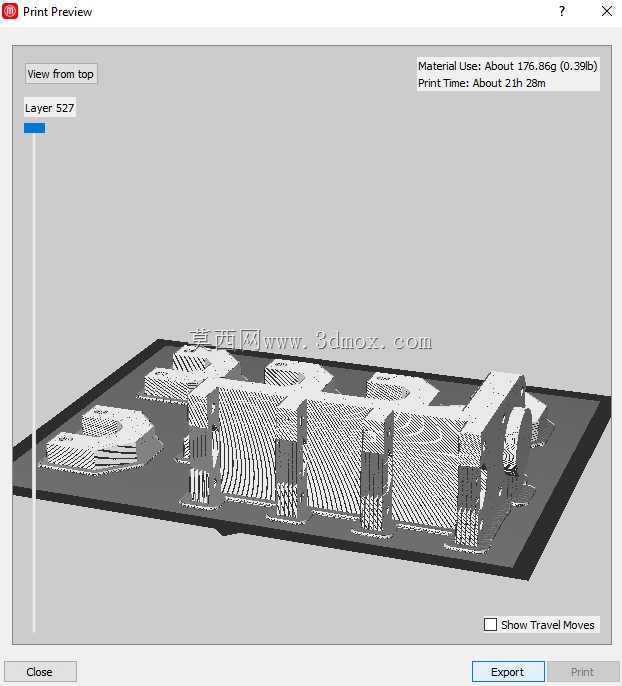

　　不需要人工频繁介入整理球拍，大幅提升连续演示或者实训过程的流畅度。结构选材上默认采用常用的6061铝合金加工方案，也可根据现场使用需求更换为3D打印的PLA或者ABS材质，两种材质的结构强度均能满足承载要求，铝合金版本适合长期固定在实训场地使用，3D打印版本可根据不同型号的球拍尺寸快速调整槽位参数，适配定制化的实训需求。安装时只需要保证安装面的平面度在0.2mm以内，将两个沉头螺栓锁紧到规定扭矩即可，不需要额外做加强支撑，后续如果需要调整支架高度，只需要在铝型材上松开螺栓移动到对应孔位重新锁紧，调整过程不需要拆解支架本身的结构，现场调试十分便捷。
