便携旅行手机夹持支撑支架结构设计

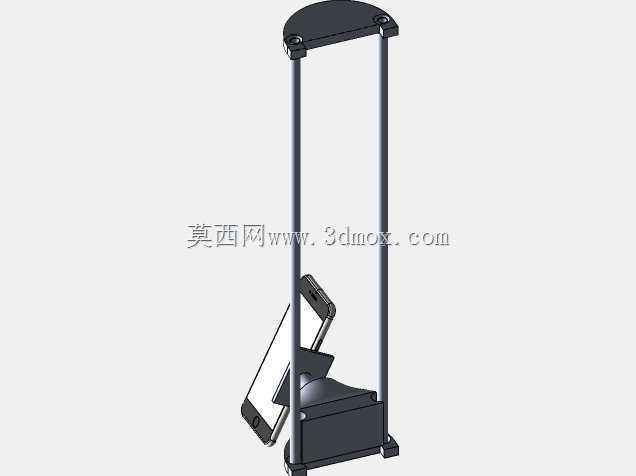

　　这款便携手机支撑结构的设计初衷，是解决外出差旅、户外拍摄场景下手机长时间手持的疲劳问题，适配包括iPhone在内的绝大多数市面在售智能手机，无需额外定制适配夹头，通用夹持范围覆盖常规4.7英寸到6.7英寸的直板智能手机，夹持接触位置做了圆角过渡处理，避免刮伤手机中框与玻璃背板。从结构组成来看，整体采用立式双导杆伸缩布局，底部为配重基座，内置夹持角度调节的球铰结构，可实现水平360度旋转、俯仰角度正负45度范围内的无级调节，满足不同拍摄视角、观看角度的使用需求；两根平行的金属导杆作为伸缩导向部件，表面做硬质阳极氧化处理，耐磨性能优异，伸缩阻尼经过调校，既可以顺畅调整整体支撑高度，调整到位后也不会出现自行下滑的问题，

　　顶部的端盖通过紧固件与导杆顶端连接，既作为导杆的上限位结构，也可在收纳状态下对内部伸缩结构起到防尘防护作用。在实际使用场景中，这款支架可放置在酒店桌面、高铁小桌板、户外露营的折叠桌等平面上，既可以作为长时间视频会议、影音观看的固定支撑，也可以配合手机延时摄影功能，拍摄旅行途中的风光延时、vlog素材，相比常见的桌面小三脚架，它的伸缩高度调节范围更大，最低收纳高度可控制在200mm以内，完全可以放入常规双肩包的侧袋甚至大号裤兜，最高伸展高度可达450mm，满足站立状态下的视频通话、直播拍摄需求。设计过程中，针对外出携带的磕碰问题，所有外露的棱角都做了R2以上的圆角处理，基座底部粘贴有防滑硅胶垫，放置在光滑的玻璃桌面、

　　烤漆桌面上也不会出现打滑移位的情况；夹持臂的内侧粘贴有1mm厚的硅胶缓冲垫，既可以增加夹持摩擦力，防止手机从夹头中滑落，也能避免硬质塑料夹头直接接触手机外壳造成的磨损。从安装边界来看，底部基座的投影尺寸为80mm*60mm，只要放置平面的可用面积大于这个尺寸，就可以稳定放置，不需要额外的固定结构；夹持结构的开合范围为65mm到90mm，带手机壳的设备也可以直接夹持，不需要提前拆除保护壳。导杆与基座之间的导向配合采用间隙配合，配合间隙控制在0.05mm以内，既保证伸缩动作顺畅，也不会出现横向晃动的问题，球铰结构的阻尼通过内置的蝶形弹簧提供，阻尼力大小调整到3N·m，调整角度时不需要额外拧动锁紧旋钮，调整到目标角度后即可自行保持位置，

　　省去了外出使用时反复拧动旋钮的繁琐操作。整体结构的零部件数量控制在15个以内，没有复杂的曲面结构，所有塑料件都可以采用常规注塑工艺加工，金属导杆采用标准铝型材裁切加工即可，生产组装难度低，后期维护也十分方便，如果出现导杆阻尼下降的问题，只需要拆开顶部端盖调整内部的阻尼衬套压紧量即可恢复性能，不需要整体更换支架。在重量控制方面，整体采用工程塑料与铝合金搭配的材质方案，整重控制在180g左右，长时间携带不会增加明显的负重负担，相比全金属材质的同类型支架重量降低了40%以上，同时结构强度完全满足使用需求，正常使用状态下可承受1kg以内的负载，除了手机之外，也可以夹持小型运动相机、补光灯等轻量化数码设备，拓展使用场景。
