手动齿轮传动磨坊机构三维设计

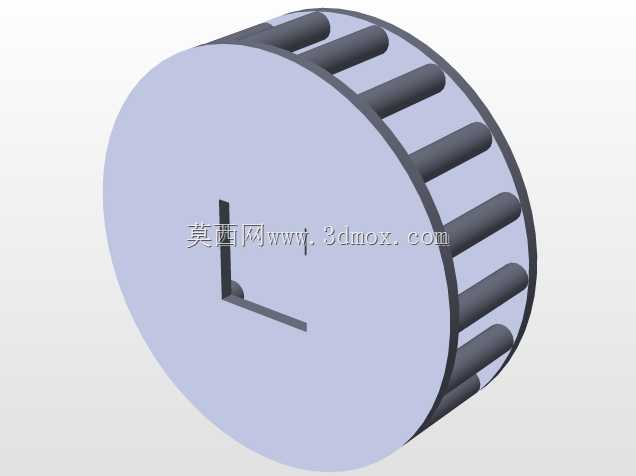

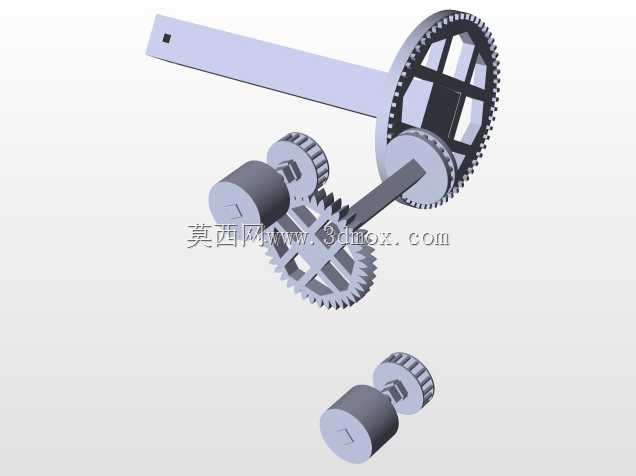

这套手动齿轮传动磨坊机构，主要面向小型粮油加工、民俗体验场景、教学实训装置开发领域，可适配小型石磨、谷物研磨单元的动力输入需求，也可作为传统农具改良、科普展项的核心传动结构使用。整套机构采用手摇输入的动力方案，无需外接电源即可完成动力传递，适配无供电条件的乡村加工点、研学体验营地、传统工艺展示区的使用需求，相比纯人力推磨的作业形式，能通过齿轮组的速比匹配降低操作力度，提升研磨作业的连续运转效率。从结构设计逻辑来看，整套传动链采用多级圆柱齿轮啮合布局，输入端为加长摇臂结构，摇臂末端预留握持安装位，操作时可通过圆周摆动手臂输入扭矩，摇臂与输入轴采用刚性连接，轴端设置限位结构防止运转过程中出现轴向窜动。输入轴上固定小模数圆柱齿轮，与中间轴上的双联齿轮实现一级减速啮合，中间轴另一齿圈与输出端大齿轮完成二级减速，最终将放大后的扭矩传递到磨盘安装轴，带动磨盘完成回转研磨动作。输出端大齿轮采用辐条式轻量化结构设计，在保证轮齿啮合强度的前提下，降低大尺寸齿轮的整体重量，减少转动惯量带来的操作顿挫感，齿轮辐条间的镂空结构也便于日常清理啮合区域积存的谷物碎屑、粉尘，避免异物卡滞影响传动顺畅度。安装边界方面，整套机构的固定基座需匹配输出轴的中心高度预留安装孔位，摇臂的回转半径范围内需预留足够操作空间，避免运转过程中摇臂与周边防护结构、操作人员肢体发生干涉；各齿轮副的啮合侧隙控制在合理区间，既保证传动过程无明显回差，也避免齿面压合过紧导致手动操作阻力过大。各传动轴的支撑位置均预留轴承安装位，可根据实际载荷需求选配滑动轴承或滚动轴承，降低轴系转动的摩擦阻力；磨盘安装轴的轴端设计有扁位结构，与磨盘的连接孔配合可传递大扭矩，避免重载研磨时出现轴与磨盘打滑的问题。整套传动结构的零件加工难度低，齿轮可采用普通钢材铣削加工，摇臂、轴类零件采用常规棒料车削即可完成制作，维护时仅需定期在齿面、轴承位置加注润滑脂，就能保证长期稳定运转，适配低频次、长周期的使用场景。
