Grabcad社区纪念奖杯创意结构设计

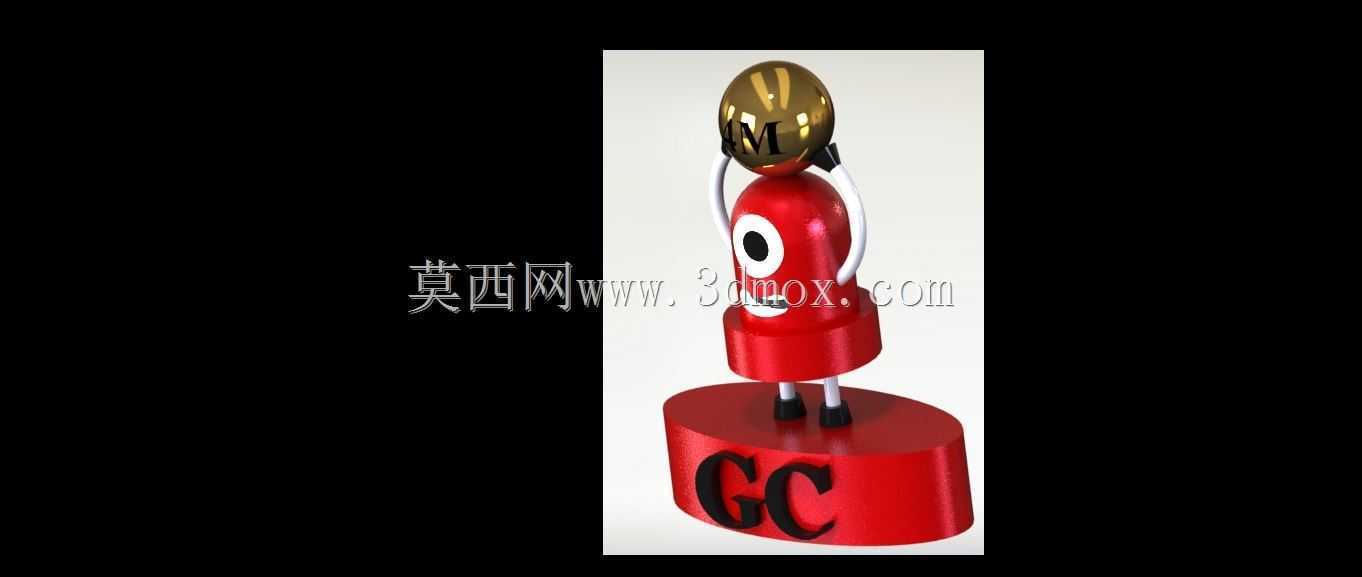

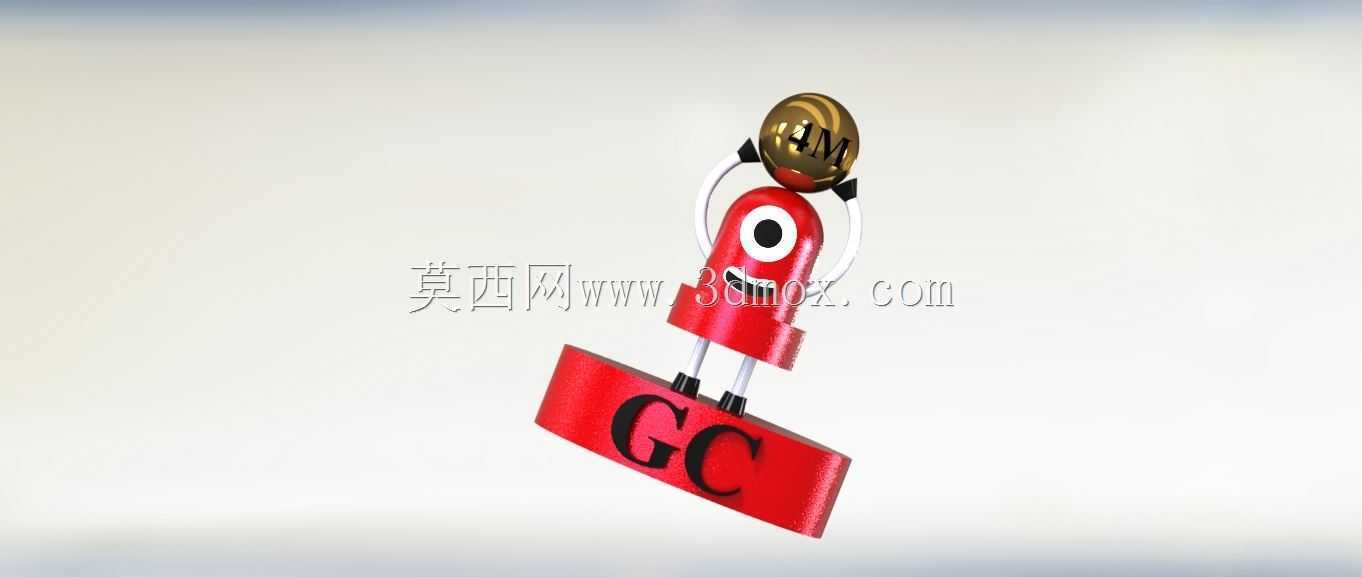

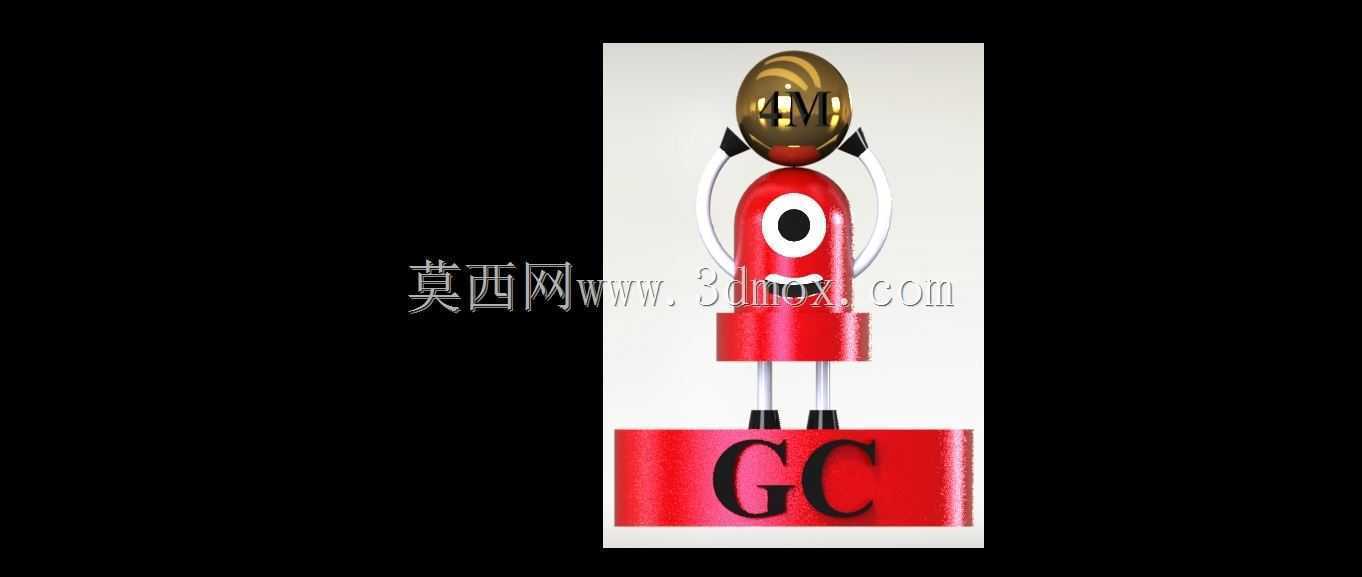

　　做这个纪念奖杯的结构设计时，最先要锚定的是桌面展示场景的安装边界——毕竟这类纪念摆件大多放置在办公工位、展示架层板上，整体占用的投影面积控制在80mm×80mm以内，总高度不超过220mm，避免挤占过多桌面空间，同时保证视觉重心稳定，不会被日常办公碰倒。从实际用途来看，它并非工业生产用的功能部件，而是面向工程社区成员的纪念载体，核心作用是承载社区身份认同，放在展示场景里能快速唤起成员的社群归属感，所以结构设计上既要兼顾造型的辨识度，也要满足小批量加工、组装的工艺可行性。

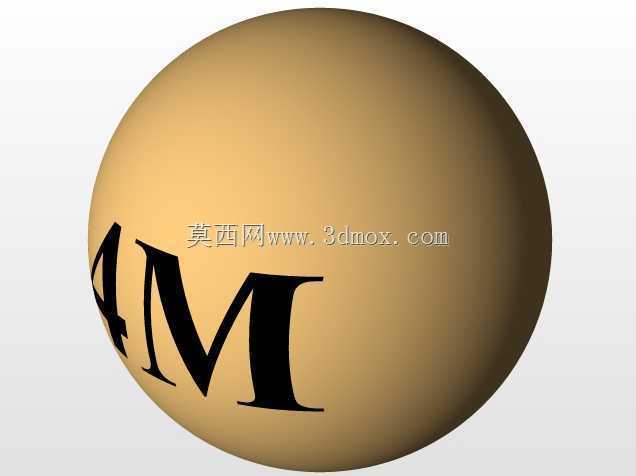

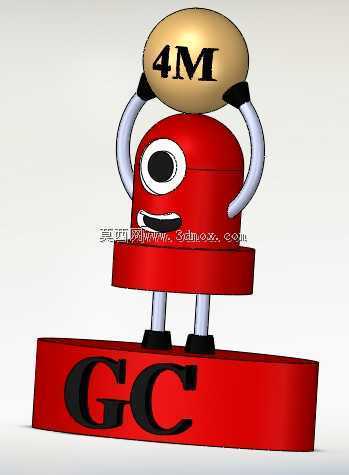

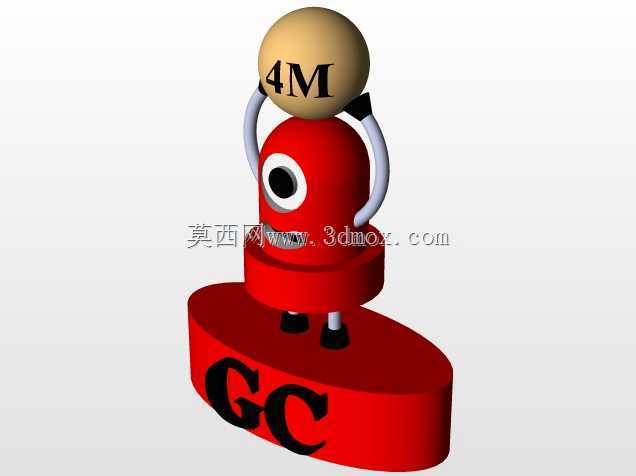

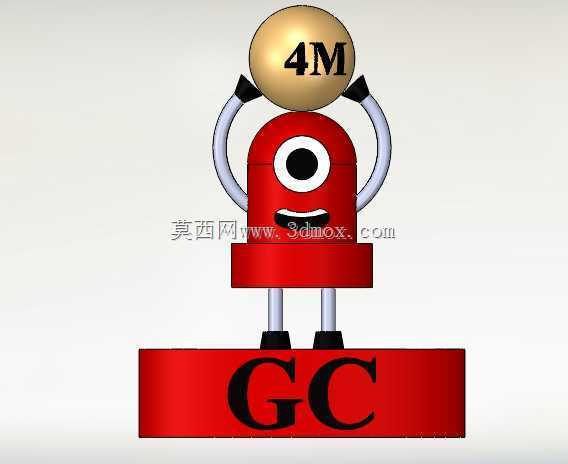

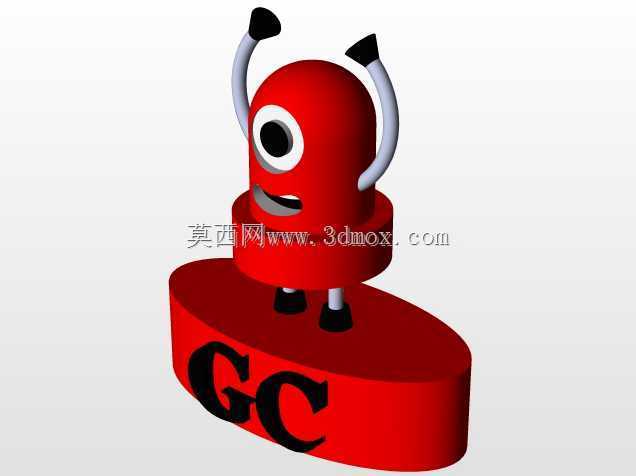

　　设计思路上没有走传统奖杯的杯型、立柱式老路线，而是把社区标识元素拆解成三个可独立加工的结构模块，拆分逻辑完全贴合常规机加工与3D打印的工艺边界：最底部的方形基座是整个结构的承重核心，采用6061铝合金做红色阳极氧化处理，基座上预留两个直径2mm的定位孔，用来安装支撑腿结构，基座表面的字符采用阴刻填漆工艺，避免凸起字符在日常擦拭时被磨损。中间的卡通主体结构是整个造型的视觉核心，主体外壳做薄壁回转体结构，壁厚控制在1.5mm，既可以通过车削加工快速成型，也能适配光固化3D打印的壁厚要求，主体正面的圆形标识做内嵌式结构，和外壳采用过盈配合装配，不需要额外粘接剂就能固定，减少组装工序；两侧的提手结构采用直径1.2mm的不锈钢丝弯折成型，两端插入主体外壳预留的安装孔内，孔位做0.1mm的过盈量，装配后不会出现松脱晃动的问题。顶部的标识球体是整个结构的点睛部分，球体采用黄铜材质车削成型，表面做抛光镀金处理，球体底部做直径5mm的定位柱，插入主体顶部的定位孔内，配合面涂少量厌氧胶固定，保证球体和主体的同轴度误差控制在0.2mm以内，不会出现歪斜。

　　支撑腿部分采用两根直径2mm的不锈钢圆杆，底部做黑色橡胶套包裹，一方面增加和摆放平面的摩擦力，提升放置稳定性，另一方面避免金属杆直接刮花桌面漆面，橡胶套和金属杆采用粘接固定，橡胶套底部和基座底面的高度差控制在15mm，形成视觉上的悬浮感，让整体造型不会过于呆板。整个结构的装配逻辑完全是无螺丝化设计，所有部件都通过定位孔、过盈配合实现固定，总装工序只需要四步：先把支撑腿压入基座定位孔，再把提手压入主体外壳的安装位，接着把主体压入基座的中心定位槽，最后把顶部球体压入主体顶部的定位柱即可，不需要复杂的工装夹具，哪怕是手工组装也能保证装配精度。

　　从实际应用的场景延伸来看，这个结构除了作为桌面纪念摆件，还可以通过调整基座底部的安装孔位，适配墙面展示架、展会陈列台的安装需求，基座背面可以预留10mm×10mm的磁吸片安装槽，嵌入强磁片后就能吸附在金属白板、设备外壳表面做展示用，不需要额外打孔固定。结构设计时特意做了工艺兼容性考量，所有曲面都采用回转面、平面这类易加工的几何特征，没有复杂的自由曲面，不管是采用数控车削、3D打印还是简易注塑工艺都能快速生产，单部件的加工公差控制在±0.1mm，装配后的累计公差不超过0.3mm，完全满足展示类摆件的外观精度要求。另外在重量控制上，整体装配后的重量控制在180g左右，不会因为过重导致放置不稳，也不会因为过轻缺乏质感，拿在手里有足够的分量感，符合纪念摆件的触觉体验要求。结构上所有的棱边都做了R0.5mm的圆角处理，没有尖锐的边角，日常拿取时不会划伤手，也避免边角磕碰后出现掉漆、变形的问题，提升长期使用的耐用性。
