交叉式绝缘操作杆结构三维设计

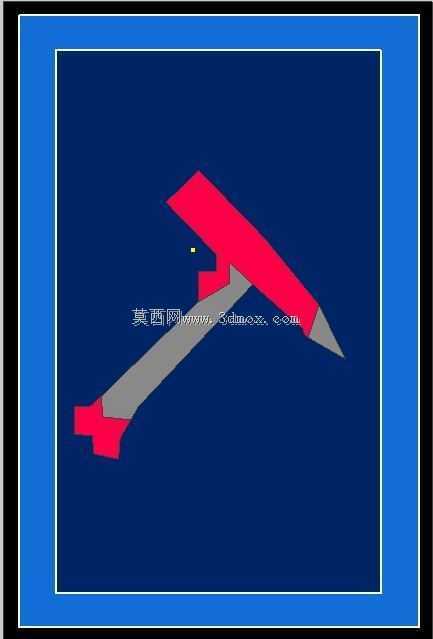

　　在10kV及以下配网带电作业场景中，绝缘操作杆是作业人员与带电体保持安全绝缘距离的核心手持工具，常规直杆式操作杆在处理交叉排布的线路、转角金具紧固、跌落式熔断器分合操作时，往往存在操作角度受限、杆身易与相邻带电体剐蹭的问题，本次设计的交叉式绝缘操作杆结构，正是针对这类狭窄作业空间的操作痛点做的结构优化。从实际作业需求出发，该结构将两根不同功能的杆体做交叉铰接设计，其中红色段为绝缘握持与操作施力段，采用环氧玻璃布层压材质做主体，表面做防滑纹理处理，作业人员握持时可通过交叉点的铰接结构调整前端工作头的作业角度，无需大幅度调整身体站位即可完成不同角度的操作动作，灰色段为绝缘传动段，内部嵌装绝缘传动芯，

　　可将握持端的施力扭矩稳定传递到前端工作头，避免杆体弯曲导致的扭矩损耗。设计过程中首先明确了带电作业的绝缘安全边界，两段杆体的绝缘有效长度均满足10kV作业不小于0.7米的强制要求，交叉铰接点采用绝缘聚四氟乙烯轴套做隔离，杜绝金属铰接件带来的绝缘击穿风险，铰接点的阻尼力矩设置为8N·m，既可以保证角度调整时的顺畅度，又能在作业过程中保持调整后的角度不发生自行偏移，避免操作失误。从安装边界来看，该结构收拢状态下整体外径不超过60mm，可轻松放入常规电力作业工具袋中携带，展开后最大操作角度可达120度，能够覆盖常规直杆无法触及的线路后侧、金具夹缝等作业位置，前端工作头采用标准通用接口，可快速更换验电器头、断线剪头、

　　紧固套筒头等不同作业附件，无需更换整根操作杆即可完成多工序作业。结构设计时充分考虑了户外作业的受力工况，杆体主体做了等强度变截面设计，握持段直径32mm，符合成年人手掌握持的人机工程尺寸，传动段向工作头方向逐步收窄至20mm，在保证杆体整体抗弯强度不低于1500N的前提下，尽可能降低前端重量，减少长时间举杆作业的手臂负荷，交叉铰接位置做了加厚加强处理，可承受不小于20N·m的扭转力矩，满足紧固螺栓、拉合跌落开关时的施力需求，杆体两端均做了圆弧倒角处理，避免作业过程中剐蹭导线绝缘层或划伤作业人员防护手套。不同于常规直杆的同轴受力结构，交叉式结构的受力传递路径经过铰接点的转向，

　　设计时通过有限元仿真对铰接点周边的应力集中区域做了圆角过渡优化，将最大应力控制在环氧材料许用应力的30%以内，即使在突发外力冲击的情况下也不会出现杆体断裂、铰接松脱的问题，两段杆体的表面均做了防紫外线耐候涂层处理，可适应户外-30℃到50℃的环境温度范围，避免长期日晒雨淋导致的绝缘性能下降、材质脆化问题。在实际线路检修作业中，这类交叉结构的操作杆尤其适合在台区密集排布的低压线路、转角杆位置的金具紧固作业中使用，作业人员站在电杆一侧即可通过调整交叉角度完成另一侧线路的操作，无需移位到线路外侧的危险站位，大幅降低作业过程中的触电风险，同时铰接结构的角度锁定功能可以让工作头保持固定角度贴合金具，相比直杆操作时需要持续手腕施力维持角度的操作方式，可降低约40%的作业劳动强度，提升复杂工位下的作业效率。
