海岸护堤四脚消波混凝土砌块结构设计

　　做水工护岸结构设计快十二年，经手的消波构件三维建模不下三十版，这次的四脚混凝土砌块，是针对南方沿海开敞式堤岸优化的构型。最早接触这类构件是在浙东沿海的海堤加固项目，当时现场用的是早期扭工字块，台风过后近三成块体出现脚部断裂，要么是波浪托举后块体位移架空，要么是相邻块体咬合不足被浪掀翻，后来复盘时发现，传统块体的支脚截面突变位置应力集中系数超过2.8，C30混凝土在反复波浪冲击荷载下，疲劳寿命比设计值低40%左右。

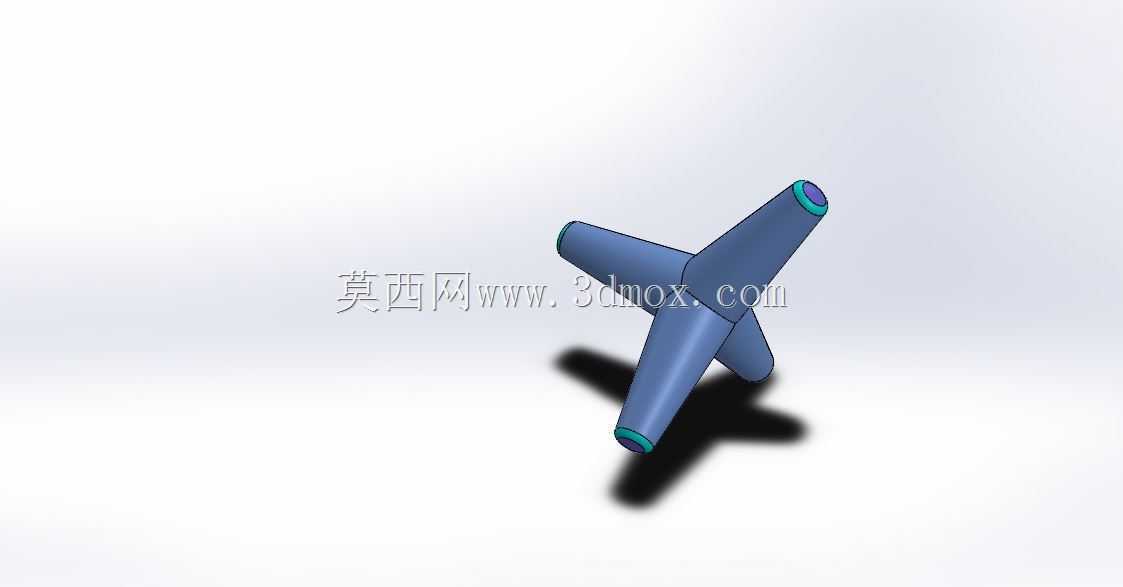

　　这次的四脚构型，首先调整了支脚的锥度，从根部到端部采用1:12的渐变锥度，既保证支脚端部有足够的接触面积分散落地冲击，也避免根部截面过大带来的材料浪费，四个支脚沿空间正四面体的四个法线方向延伸，任意角度落地都能保证三个支脚形成稳定支撑面，不会出现块体侧翻后平躺失效的问题。支脚与中心块的过渡位置做了R120的圆弧倒角，把应力集中系数降到1.6以内，对应C30混凝土的抗疲劳循环次数能提升两倍以上，足以应对东南沿海每年3-5次台风期的波浪反复冲击。

　　实际应用场景里，这类砌块主要铺设在海堤、突堤、人工岛的外侧护坡上，从低潮位以下1.5米到高潮位以上2米的消浪核心区，铺设时不需要额外的绑扎或者锚固，依靠块体自身的重量和相邻支脚的互相咬合形成整体护面层。波浪冲击到砌块层时，四脚之间的空隙会把波浪的正向冲击力拆解成多股分散的紊流，把波能消耗在块体缝隙的水流摩擦里，相比传统的浆砌块石护面，消波效率能提升60%以上，同时坡面的反射波高降低45%，避免反射波淘刷堤脚的基础。

　　建模过程中特意校核了安装边界条件，单个砌块的重心落在中心块几何中心下方12mm处，吊装时不管用吊带兜底还是专用吊具卡接支脚间隙，都能保持自然下垂的稳定姿态，施工时人工辅助对位就能让相邻块体的支脚互相嵌入，不需要大型设备反复调整位置。支脚端部做了20mm的平切处理，铺设在碎石垫层上时，每个支脚端部的接触压强控制在0.2MPa以内，不会压碎垫层碎石导致块体不均匀沉降，相邻块体的支脚间隙预留了30mm的变形余量，即使遇到地基不均匀沉降或者极端浪涌的位移，块体之间也不会出现硬接触挤压断裂的情况。

　　之前在湛江某护岸项目做过同构型的试铺，当时对比了三种不同支脚长度的方案，最终选定的支脚长度和中心块直径比为2.2:1，这个比例下块体的空隙率稳定在52%左右，既能保证足够的消波效果，也能让护面层的整体重量满足抗浮要求，极端高潮位加上波浪上托力的时候，块体的抗浮安全系数能达到1.8，满足水工建筑物的一级防护标准。另外这个构型的模板制作难度很低，四个支脚的模具瓣可以沿中心块分模，脱模时不会出现卡模的问题，预制厂的钢模周转次数能达到200次以上，比扭王字块的模具寿命高30%，预制时混凝土振捣也很方便，从支脚端部的预留振捣孔插入振捣棒，就能保证中心块位置的混凝土密实度，不会出现蜂窝麻面的缺陷。

　　很多刚接触水工结构的设计师容易忽略块体的互锁性能，其实护面层失效很少是单个块体被浪击碎，大多是个别块体位移后出现架空区，波浪顺着架空区掏刷下面的垫层和堤身，最后出现大面积塌陷。这个四脚构型的任意两个相邻块体，至少有两个支脚形成交叉咬合，单个块体要位移必须克服周围三个块体的嵌固阻力，就算局部有一个块体破损，周围的块体也不会跟着出现连锁位移，日常维护的时候只需要定期检查，把破损的块体替换掉就行，维护成本比传统护面结构低很多。另外这种砌块也可以用在内河的航道护岸、水库的溢洪道消能区，只要调整混凝土的标号和支脚的截面尺寸，就能适配不同的水流流速条件，比如在内河航道使用时，把支脚锥度调整到1:15，增加支脚的接触面积，就能应对船行波的反复冲刷，不会出现块体被水流带动移位的问题。
