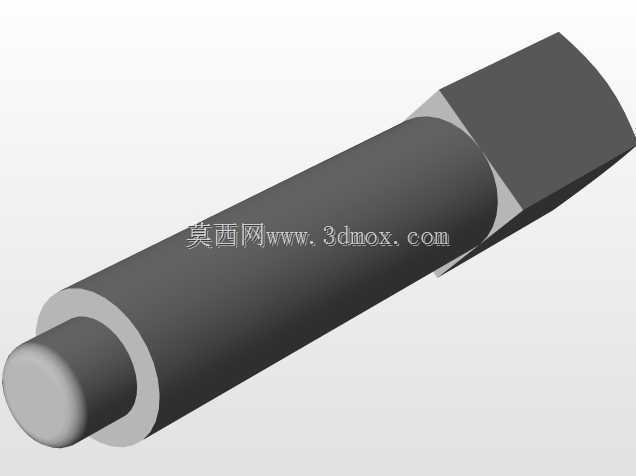

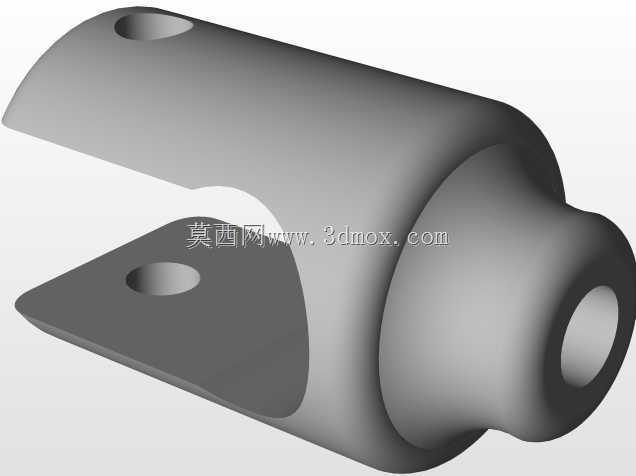

带双安装孔长条导向限位金属构件

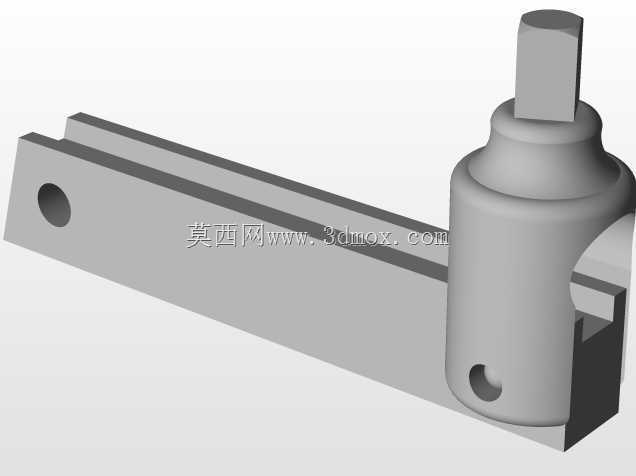

　　这类带双安装孔的长条金属构件，在自动化输送线、工装夹具定位单元、小型设备直线导向工位中有着非常广泛的应用，很多一线结构设计人员在做非标设备方案时，经常会用到这类结构作为辅助定位或者滑动导向的基础件。从实际使用场景来看，这类构件常被安装在设备的安装基板上，通过两端的通孔完成锁紧固定，构件本体上的通槽结构可以作为滑动副的导向轨道，配合对应的滑块实现小行程的直线往复运动，也可以作为物料输送过程中的侧边挡条，限制输送件的横向偏移量，避免物料在传输过程中出现跑偏、卡滞的问题。在做这类零件的结构设计时，首先要明确安装边界的约束条件，两端安装孔的中心距需要和设备基板上的预装孔位完全匹配，孔的直径要适配常用的内六角圆柱头螺钉规格，

　　保证螺钉可以顺利穿过孔位完成锁紧，同时孔位周边要预留足够的螺钉沉头空间或者扳手操作空间，避免现场装配时出现工具无法就位的问题。构件本体的截面尺寸需要根据实际受力情况核算，当作为导向件使用时，通槽的两个侧面要保证足够的平面度和平行度，和配合滑块的间隙要控制在合理范围内，间隙过大会导致滑动过程中出现晃动，影响导向精度，间隙过小则会增大滑动阻力，甚至出现卡涩的情况。如果作为限位挡块使用，构件和物料接触的侧面要做倒角处理，避免尖锐棱边刮伤物料表面，同时构件的整体高度要高于物料的接触高度，保证限位作用可靠，不会因为物料运行中的跳动越过挡块。从加工工艺角度考虑，这类长条类零件在选材时多选用45号钢或者铝合金材质，

　　45号钢材质的构件经过调质处理后可以获得更好的刚性和耐磨性，适合在受力较大、使用频率高的工位使用，铝合金材质的构件重量更轻，加工难度更低，适合在载荷较小、对设备整体重量有要求的场景下使用。零件的加工流程一般是先下料得到基础长条坯料，然后通过铣加工完成各个面的粗加工和精加工，保证各个相邻面的垂直度符合装配要求，之后加工两端的安装孔和本体上的通槽结构，最后根据使用需求做表面处理，钢制零件可以做发黑或者镀锌处理提升防锈能力，铝合金零件可以做阳极氧化处理提升表面硬度和耐腐蚀性。在实际装配调试过程中，这类构件安装时需要使用百分表打表找正，保证构件的长度方向和设备的运动方向保持平行，否则会导致滑动副运行阻力增大，长期运行还会出现不均匀磨损，

　　缩短零件的使用寿命。如果是作为导向轨道使用，还需要在通槽的配合面涂抹适量的润滑脂，降低滑动过程中的摩擦阻力，减少磨损量。很多新手设计人员在做这类零件的时候，容易忽略安装孔的沉头深度或者通槽的圆角过渡，导致装配时螺钉头突出构件表面，影响滑块的正常滑动，或者通槽的应力集中位置没有做圆角处理，长期受交变载荷作用下出现开裂的问题，这些细节在实际设计中都需要重点关注。另外这类构件的长度尺寸可以根据实际设备的安装空间做灵活调整，不需要拘泥于固定的尺寸规格，只要保证两端安装孔的位置强度足够，通槽的结构满足导向或者限位的功能需求即可，在批量应用的场景下，还可以对这类零件做标准化处理，形成企业内部的标准件库，后续设计同类型工位时可以直接调用，减少重复建模的工作量，提升设计效率。
