夏普SJ-GP75D-BK冰箱门搁架替换支架

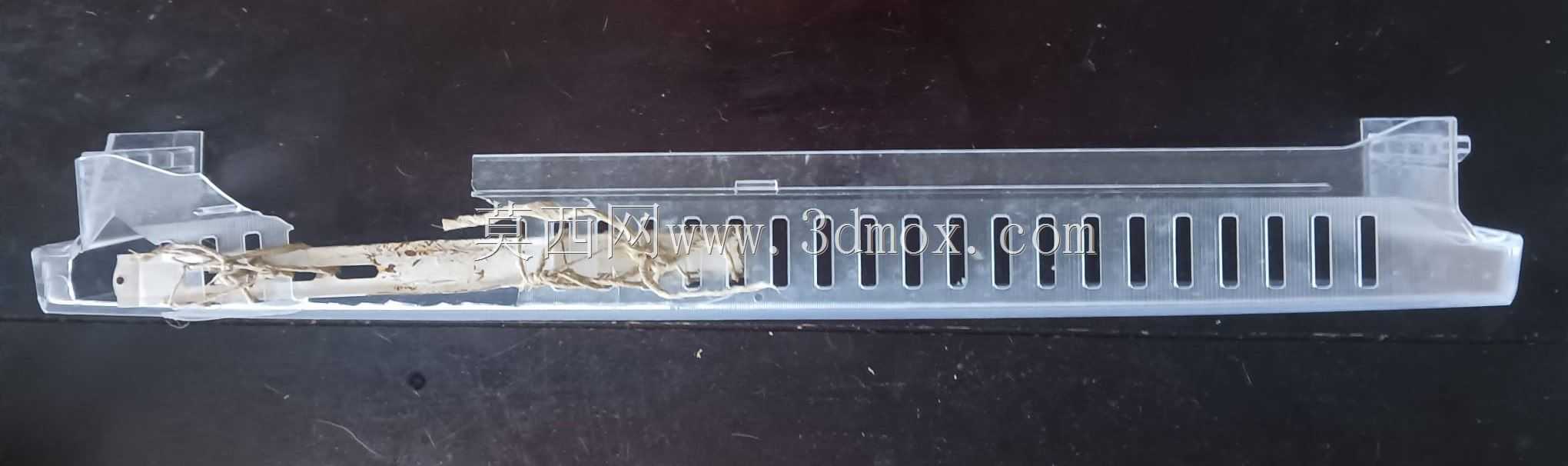

　　在家用制冷家电的日常使用场景中，冰箱门体搁架是高频受力的功能部件，日常存放盒装饮品、瓶装调料、奶品等不同重量的储物单元，长期开合振动加上低温环境下塑料件的老化脆变，原厂搁架的支撑结构很容易出现断裂、卡扣失效的问题，直接导致门体储物空间无法正常使用，整体更换原厂搁架往往存在配件采购周期长、匹配度难验证、成本偏高的痛点，这类替换式支撑支架就是针对这类存量家电维修场景开发的适配结构。

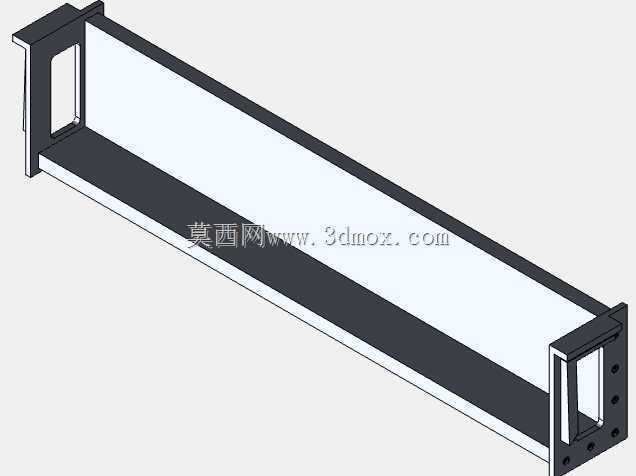

　　这套支架的核心功能是替代原厂断裂的搁架支撑点位，为搁板提供稳定的承重依托，设计时首先还原了夏普SJ-GP75D-BK型号冰箱门体内胆的卡槽定位尺寸，支架上端的卡扣结构完全贴合门胆内壁的加强筋卡位，安装时无需对冰箱本体做任何打孔、粘胶等破坏性改动，直接卡入原有卡槽即可完成定位，不会损伤冰箱内胆的ABS材质，也不会影响门封条的密封贴合度，避免冷量泄漏的问题。支架主体采用平直的支撑臂结构，支撑面做了1.2度的微小仰角设计，抵消搁板加载重物后的下挠变形量，防止存放的瓶装物品因为搁板倾斜出现滑落、倾倒的情况。

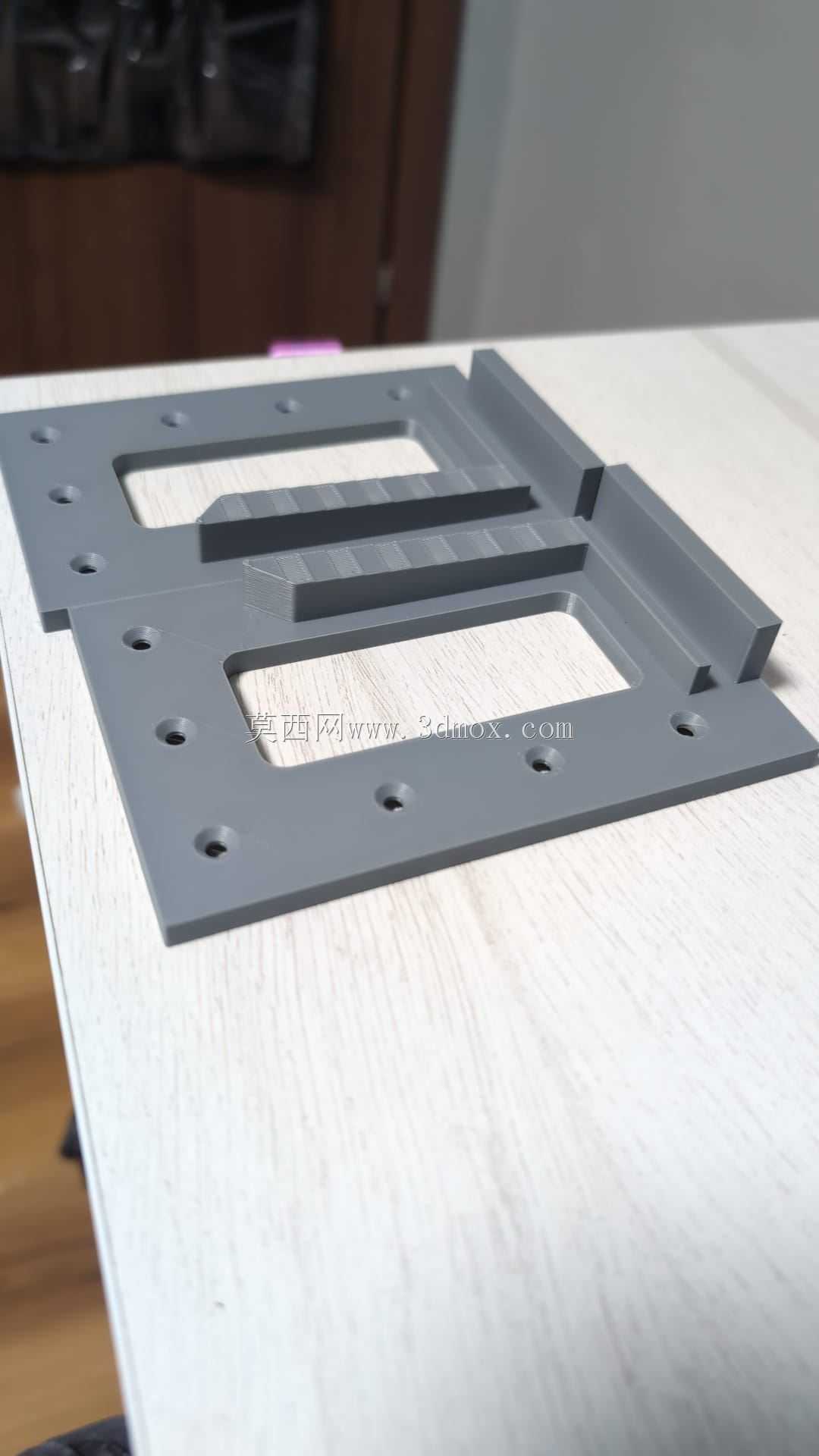

　　设计过程中充分考虑了DIY维修的加工可行性，支架结构没有复杂的曲面与悬空特征，采用FDM3D打印工艺即可完成制作，打印时无需添加支撑结构，有效降低打印耗材的损耗与后处理工作量。支架上预留了两个M5规格的螺丝过孔，孔位间距匹配常规家用木板的裁切宽度，用户可以根据手头现有板材的厚度灵活搭配搁板，安装时采用M5×50的木螺钉直接将支架与木质搁板锁紧固定，螺丝沉头位置做了锪平处理，锁紧后螺丝头不会突出支架表面，避免刮蹭存放的物品包装，也不会在开关冰箱门时产生磕碰异响。

　　关于安装的边界尺寸要求，支架卡入冰箱门胆后，整体突出内胆壁的厚度控制在18mm以内，不会占用过多的门体储物净空间，搁板安装完成后与门体内壁的间隙保留3mm，避免开关门过程中搁板与内胆产生摩擦异响。承重设计上，单组支架搭配15mm以上厚度的实木板材时，单侧静态承重可以达到5kg，完全满足日常存放盒装牛奶、瓶装调味剂、罐装饮品的载荷需求；如果采用更薄的板材，需要将薄板材放置在下层作为辅助承托，厚板材放置在上层作为主承载面，通过两层板材的叠合提升整体搁架的抗弯强度，避免板材中部因为长期承重出现下弯变形。

　　结构细节上，支架与门胆卡槽接触的位置做了0.3mm的余量设计，既保证卡入后有足够的预紧力不会因为冰箱门开合的振动松脱，又不会因为过盈量太大导致安装时撬坏内胆卡槽。支架与搁板接触的支撑面做了细密的网格防滑纹路，增大与木质搁板之间的摩擦力，即使螺丝出现轻微松动，搁板也不会相对于支架产生滑移错位。整个结构没有尖锐的棱角，所有边缘都做了R2的圆角过渡，日常取放物品时不会划伤手部，也不会刮破饮品的软包装。

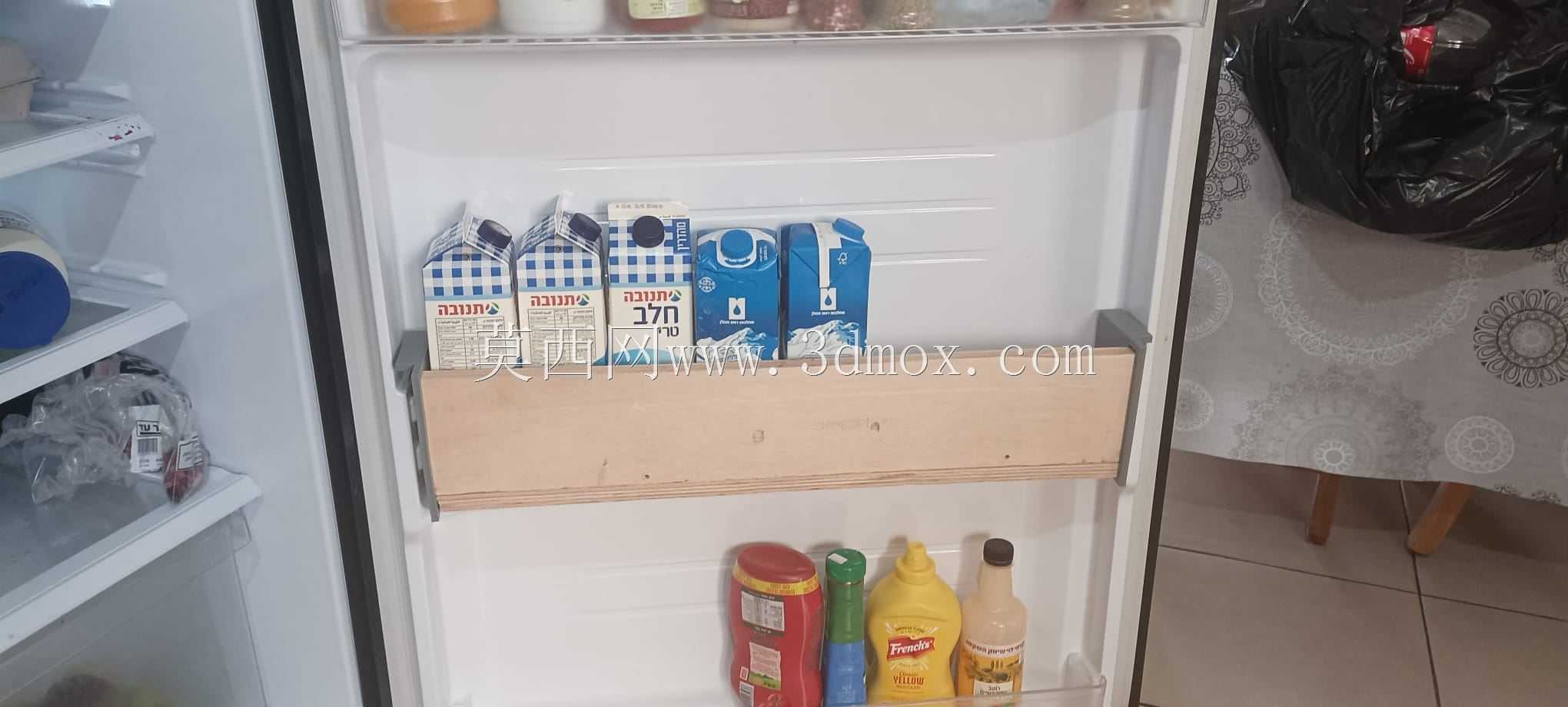

　　在实际使用场景中，这套替换支架可以快速恢复冰箱门体的储物功能，相比整体更换原厂搁架，加工成本更低，制作周期更短，用户可以根据自身的储物需求调整搁板的深度与宽度，灵活适配不同尺寸的储物容器，对于老旧型号冰箱的维修改造有很强的实用价值，也为同类家电塑料配件断裂的维修方案提供了可参考的结构设计思路，即通过还原原有安装位的定位尺寸，采用易加工的替换支撑结构搭配通用板材，快速恢复部件的原有功能，无需依赖原厂配件的供应链支持。
