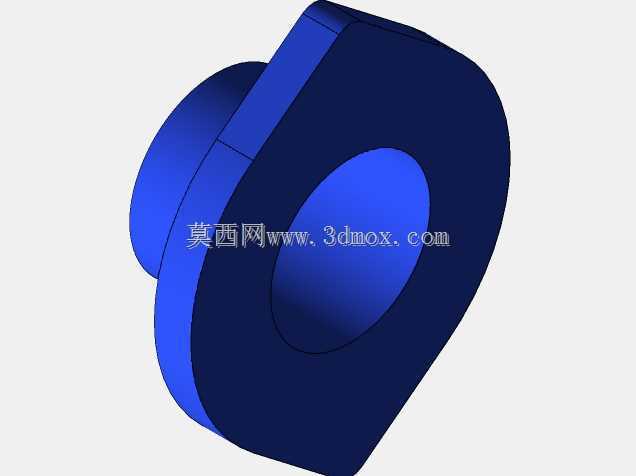

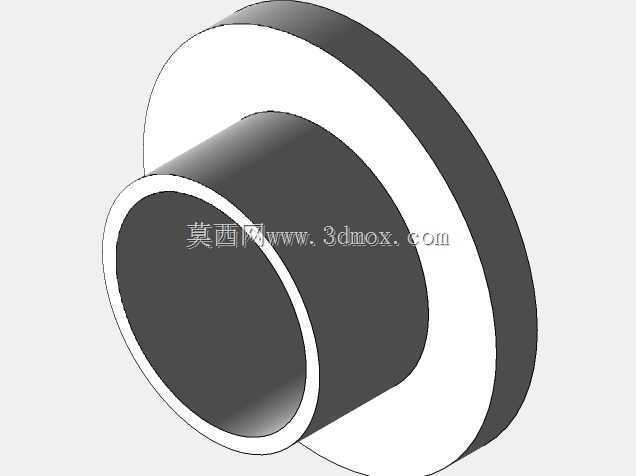

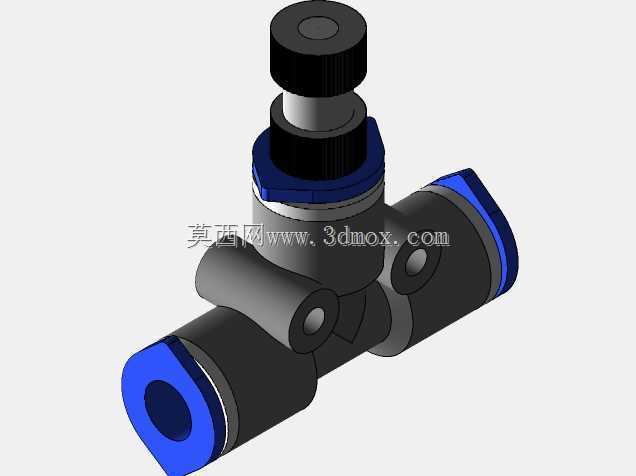

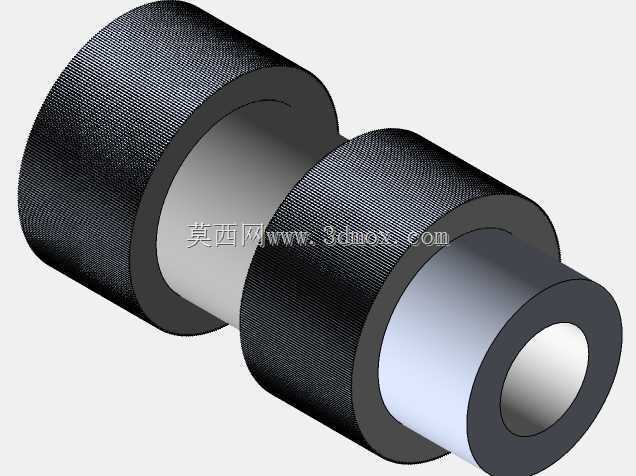

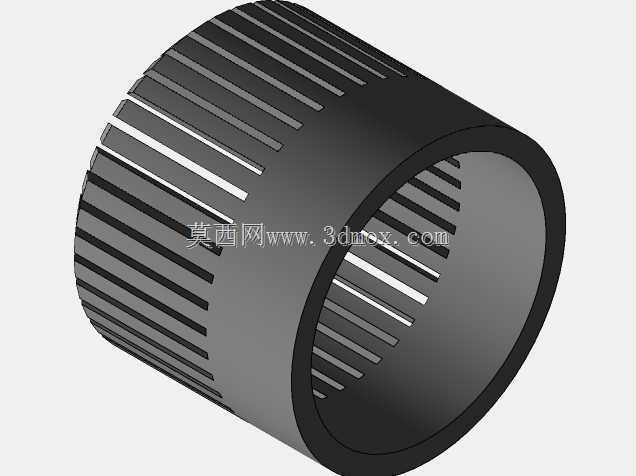

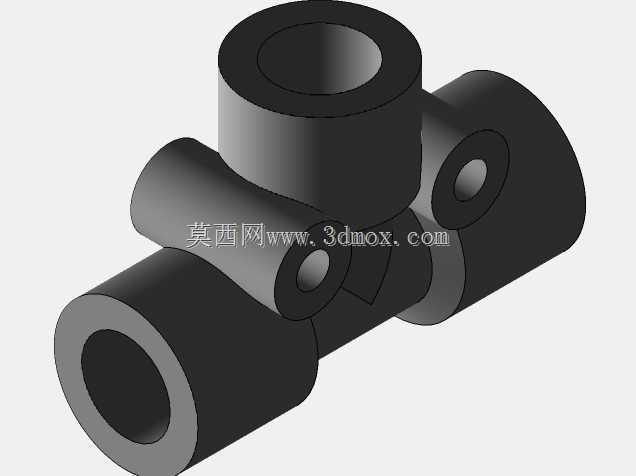

带凸缘空心套筒式法兰连接结构件

　　在工业流体输送、机电设备装配以及液压气动系统的管路布局场景中，这类带凸缘的空心套筒式连接结构是应用频次极高的基础零件，很多刚入行的结构设计人员容易把它和普通平法兰混淆，实际上它的一体化结构设计恰恰解决了平法兰加短管拼接时的同轴度偏差、焊缝渗漏等常见问题。从实际使用场景来看，这类零件常被用在中低压管路的变径对接、设备壳体的穿线过孔密封、气动元件的气路转接位置，尤其是在安装空间受限、无法通过多零件拼接完成管路转向或对接的工况下，一体化的结构能大幅减少装配环节的累计误差。

　　从功能特性上看，该结构的空心筒段部分主要承担介质导流或者杆件导向的作用，筒壁的厚度设计需要匹配对应工况下的承压要求，比如在0.6MPa以下的气动回路中，筒壁厚度可以适当减薄以降低整体重量，而在1.6MPa级别的液压管路或者给排水管路中，筒壁需要预留足够的强度余量，避免长期承压出现蠕变变形。端部的凸缘盘是整个零件的安装基准面，盘面上预留的螺栓过孔位置需要和对接端的法兰孔位完全匹配，凸缘的厚度不仅要满足螺栓预紧时的抗压强度要求，还要考虑密封垫片的压合形变空间，很多现场出现的密封失效问题，本质上就是凸缘厚度不足，螺栓拧紧后凸缘出现翘曲，导致密封面压合不均匀出现缝隙。

　　设计这类零件的时候，首先要确定的是空心筒段的内径尺寸，这个尺寸直接决定了通流能力或者导向件的配合间隙，比如作为过线保护套使用时，内径要比穿过的线缆束最大外径大2-3mm，避免穿线时刮伤线缆绝缘层；作为流体通道使用时，内径要和对接管路的通径保持一致，避免通径突变造成局部流阻增大、介质紊流引发的振动噪音。筒段的长度需要结合安装边界来确定，要考虑对接后筒段伸入对接端内部的长度，不能出现过长顶到对面结构、过短导致密封面无法贴合的问题，很多新手设计时只测量外部安装尺寸，忽略了内部配合的插入深度，最终装配时出现干涉，只能现场打磨修整，既影响装配效率也破坏了零件的防腐层。

　　凸缘盘的外径设计要匹配螺栓的分布圆直径，通常螺栓孔中心到凸缘外缘的距离要保留至少1.5倍螺栓公称直径的余量，避免拧紧螺栓时凸缘边缘出现开裂。凸缘和筒段的衔接位置必须设计圆角过渡，绝对不能做成直角衔接，因为直角位置会产生严重的应力集中，设备运行过程中受振动、压力波动影响，很容易在衔接位置出现疲劳裂纹，圆角半径的取值通常为筒壁厚度的0.3-0.5倍，既能缓解应力集中，也不会因为圆角过大影响密封垫片的放置。

　　从安装边界的角度考虑，这类零件的装配通常是将筒段插入对应的安装孔内，凸缘盘的端面贴紧安装基准面，之后通过螺栓穿入凸缘上的过孔完成锁紧，所以设计时还要考虑凸缘背面和安装面的贴合度，整个凸缘安装面的平面度公差要控制在0.1mm以内，表面粗糙度不能高于Ra3.2，否则即使垫片压合也容易出现渗漏。如果是用在有腐蚀介质的环境中，零件的材料可以根据介质特性选择不锈钢、工程塑料或者做镀锌防腐处理，不同材料的热膨胀系数存在差异，设计配合间隙时要把工作温度范围内的热胀冷缩量考虑进去，避免高温下零件膨胀卡滞在安装孔内。

　　很多三维建模人员在绘制这类零件时，容易忽略拔模斜度和工艺倒角的设计，如果是采用机加工工艺制作，筒段的内外壁可以不留拔模斜度，但两端的端口位置要做0.5mm的倒角，既去除加工毛刺，也方便装配时插入对接孔；如果是采用注塑或者铸造工艺批量生产，筒段的内外壁要顺着脱模方向设计合理的拔模斜度，避免脱模时拉伤零件表面。另外凸缘盘上的螺栓过孔直径要比螺栓公称直径大1-2mm，用来补偿安装时的位置偏差，降低装配时的孔位对正难度，这一点在现场维修更换配件时尤为重要，毕竟现场安装的定位精度远不如工厂装配工位的精度，预留适当的间隙能大幅降低更换作业的难度。
