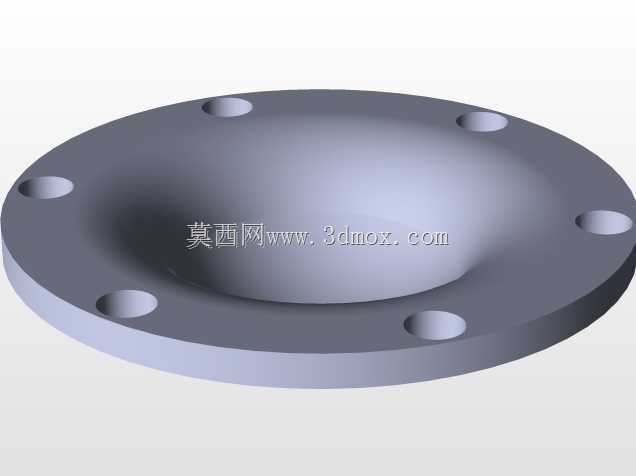

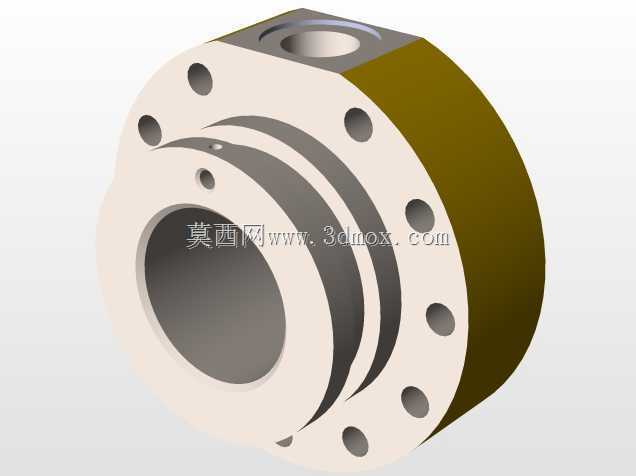

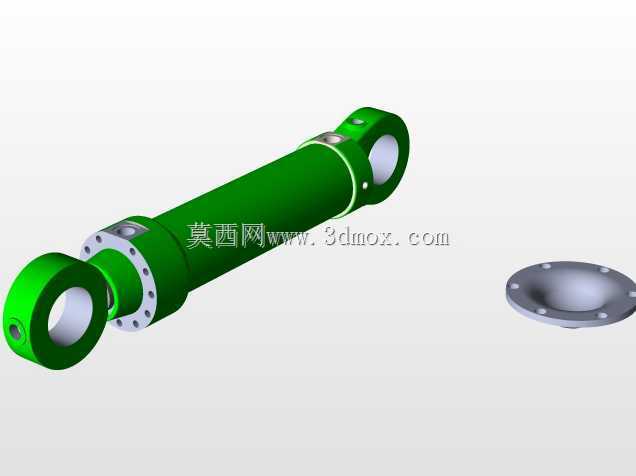

带安装孔位的法兰式液压缸端盖结构

　　在液压系统的管路连接与缸体端部密封场景中，这类带均布安装孔的法兰式端盖是极为常见的承压连接件，日常多应用于中低压液压站、工程机械液压油缸、冶金设备液压回路的缸筒端部封合位置，核心作用是封闭缸筒内腔、承载液压油作用的轴向推力，同时为活塞杆的穿出提供密封支撑的安装基准。从实际使用场景来看，这类端盖通常搭配O型密封圈、防尘圈、轴用斯特封使用，安装时通过周向均布的螺栓穿过端盖上的通孔，与缸筒端部的法兰螺孔锁紧，实现端面静密封，避免高压液压油从缸筒端部泄漏。设计这类零件时，首先要匹配对应缸筒的内径尺寸，端盖的内凹弧面需要与缸筒内壁平滑过渡，避免出现台阶造成液压油流道紊流，同时减少应力集中点，在长期承压工况下降低开裂风险。

　　周向的安装孔采用等角度均布设计，孔位的分度圆直径需要严格匹配缸筒端部法兰的螺孔中心距，孔的直径要比选用的螺栓大0.5-1mm，预留安装时的对位公差，避免螺栓穿装困难。端盖的厚度需要根据系统额定工作压力计算，保证在最高冲击压力下不会出现轴向变形，导致密封面失效出现渗漏。从安装边界来看，这类端盖的外圆直径要略大于缸筒法兰的外径，方便安装时对位调整，端盖朝向缸筒的一侧需要加工密封槽，槽的尺寸精度要匹配选用的密封圈线径，保证压缩量在合理区间，压缩量过小容易漏油，压缩量过大则会加速密封圈老化，缩短使用寿命。端盖中心的凹腔结构是为了给活塞杆的往复运动预留避让空间，同时凹腔的深度要匹配活塞杆端部的缓冲结构，在活塞运行到行程端点时，

　　避免硬碰撞造成零件损伤。建模过程中，这类零件优先采用旋转特征生成主体轮廓，再通过圆周阵列生成所有安装孔，保证孔位的分度精度，密封槽的位置要与缸筒端面的密封面对齐，加工时需要保证密封面的平面度与表面粗糙度，避免微观凹凸造成密封失效。在设备选型匹配时，除了尺寸参数的匹配，还要根据液压系统的工作介质、工作温度选择端盖的材质，常规矿物油工况下采用45号钢调质处理即可，水乙二醇等腐蚀性介质工况则需要采用不锈钢材质或者做表面防腐处理。实际装配时，螺栓的锁紧要采用对角分次锁紧的方式，避免端盖受力不均出现翘曲，导致密封面间隙不均匀出现渗漏，同时端盖与活塞杆配合的位置要安装导向环，为活塞杆提供径向支撑，避免活塞杆往复运动时出现偏磨，

　　拉伤密封件造成内泄外漏。这类结构的优势在于安装拆卸方便，密封可靠性高，承压能力强，相比螺纹连接的端盖，法兰式连接不需要在缸筒端部加工大尺寸螺纹，加工难度更低，同时能承受更大的轴向载荷，在大缸径、高压力的液压油缸中应用极为广泛。设计时还要注意端盖外侧的倒角处理，安装孔的两端都要做倒角，避免穿螺栓时刮伤螺栓螺纹，同时去除加工毛刺，避免装配时毛刺脱落进入液压系统，造成阀件卡滞、滤芯堵塞等故障。
