立式单杆液压缸结构三维设计

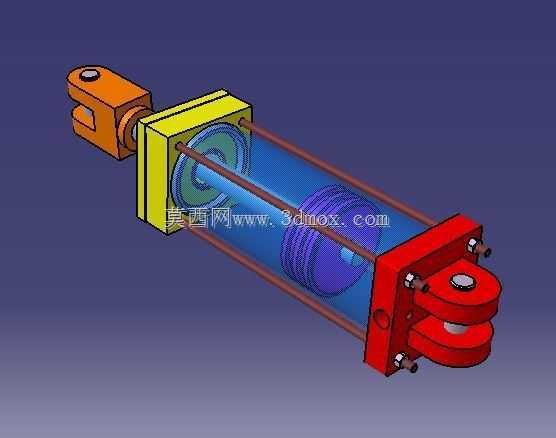

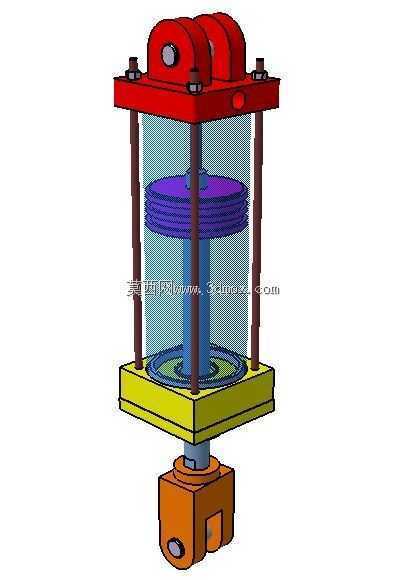

　　在冶金产线的轧机压下工位、工程机械的动臂举升回路、机床的工装夹紧单元里，液压缸都是把流体压力能转成直线机械力的核心执行部件，这套立式单杆结构的设计，完全围绕常规中低压液压系统的通用工况做适配，没有冗余的特殊定制结构，能覆盖多数直线往复驱动的场景需求。从结构布局来看，这套油缸采用上法兰式的端盖固定方式，四根对称布置的拉紧螺杆承担缸筒两端的连接载荷，相比螺纹旋合的端盖结构，这种拉杆式设计加工难度更低，后期拆解更换密封件的时候不需要专用工装，只要对称松开拉杆螺母就能完成端盖拆卸，维护性更适配车间现场的运维条件。缸筒部分采用可视化的透明示意设计，实际生产中会选用20号无缝钢管做珩磨内孔，内壁粗糙度控制在Ra0.4以下，

　　保证活塞往复运动的时候密封件不会被异常刮损，内孔的圆柱度公差控制在0.02mm/100mm以内，避免活塞运动过程中出现偏磨导致内泄超标的问题。活塞组件采用整体式的活塞加单杆结构，活塞上配置了两道支撑环加一道唇形主密封、一道导向密封的组合密封方案，支撑环选用填充聚四氟乙烯材质，既能承担活塞的径向载荷，又能避免金属活塞和缸筒内壁直接接触造成拉缸，主密封选用孔用格莱圈，在16MPa的额定工作压力下能保证内泄量控制在允许范围内，不会因为内泄导致油缸保压能力不足。下端的缸盖部分集成了杆密封组件，除了轴用斯特封做主密封之外，还额外设置了防尘圈，能阻挡车间环境里的铁屑、粉尘顺着活塞杆表面进入缸筒内部，避免杂质污染液压油、加速密封件磨损，

　　这个细节在铸造、冶金这类多粉尘的工况里尤为重要，很多早期油缸失效都是因为防尘结构缺失导致杂质进入缸内。安装边界上，这套油缸的下端采用外螺纹加锁紧螺母的杆端连接方式，上端法兰预留了四个对称的螺栓过孔，安装的时候可以直接通过法兰把缸体固定在设备的安装基座上，活塞杆端通过螺纹和被驱动的负载部件连接，不需要额外做复杂的转接结构，整体安装占用的径向尺寸紧凑，轴向尺寸可以根据实际行程需求做等比例调整，适配不同行程的驱动需求。设计过程中特意做了受力的对称校核，四根拉杆的位置均匀分布在法兰的圆周方向，紧固的时候按照对角线顺序拧紧，能保证端盖对缸筒端面的压力均匀，不会因为局部压紧力不足导致端面密封出现渗漏，活塞和活塞杆的连接采用卡键式结构，

　　相比螺纹连接能承受更大的冲击载荷，在频繁换向、带冲击负载的工况下不会出现活塞杆和活塞松脱的问题。进出油口分别布置在上端盖和下端缸盖的侧方位置，油口的通径按照额定流量做匹配，避免油液流速过高导致的压力损失和发热问题，油口内部预留了密封管螺纹，方便和液压管路的管接头连接，不需要额外加工转接螺纹。实际应用中，这套结构的油缸可以用在注塑机的开合模驱动、木工机械的压料机构、物流设备的升降平台驱动等场景，只要系统压力在额定范围内，不需要做大幅的结构修改就能直接适配，建模的时候所有配合面都按照实际加工公差做了间隙预留，比如活塞和缸筒的配合间隙控制在0.03-0.05mm，活塞杆和下端盖导向套的配合间隙控制在0.02-0.04mm，完全符合实际加工装配的工艺要求，不会出现建模时配合完美、实际生产装不上的问题。另外，结构上还预留了缓冲装置的安装位置，如果需要用到行程末端减速缓冲的工况，可以在活塞两端加装缓冲套，在端盖对应位置加工缓冲油腔，就能实现行程末端的平稳减速，避免活塞撞击端盖产生噪音和结构损伤，不需要对整体结构做颠覆性修改，拓展性很强。
