桑迪卡马塞利诺DTBKL框架式结构件

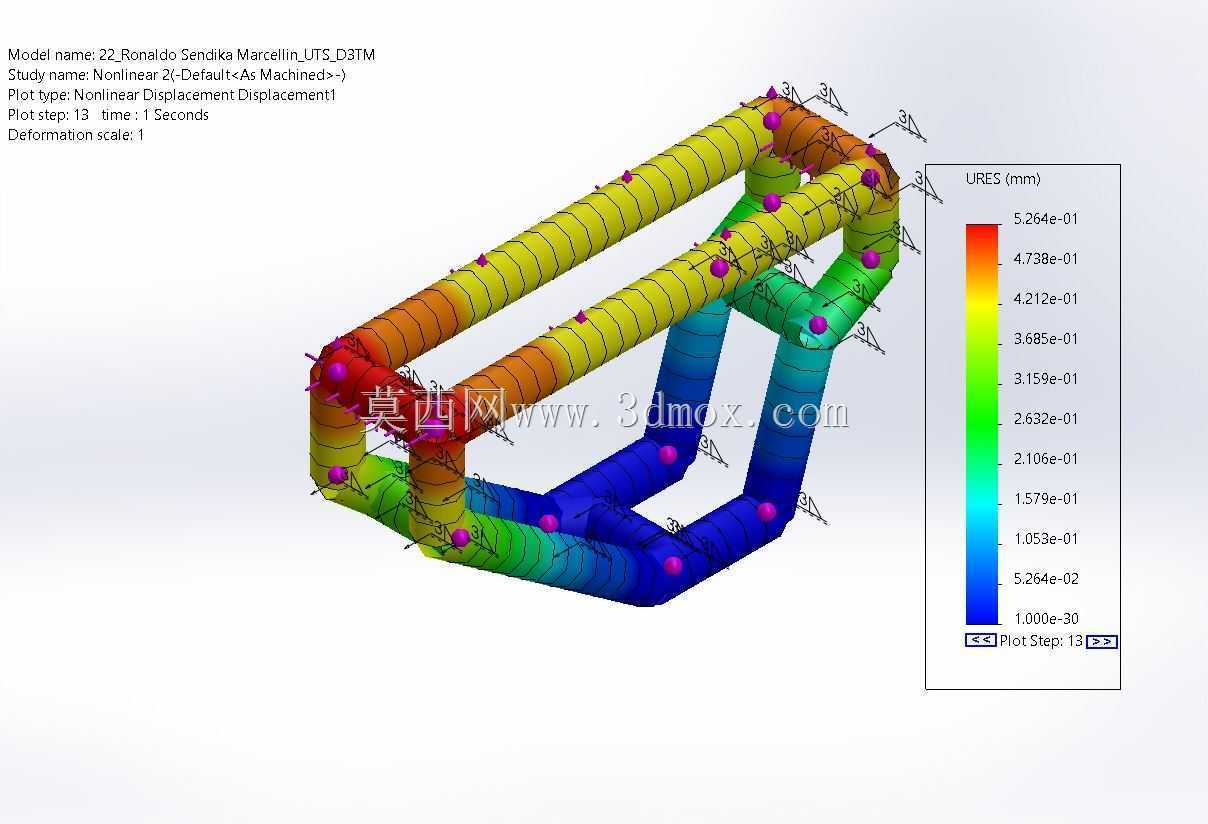

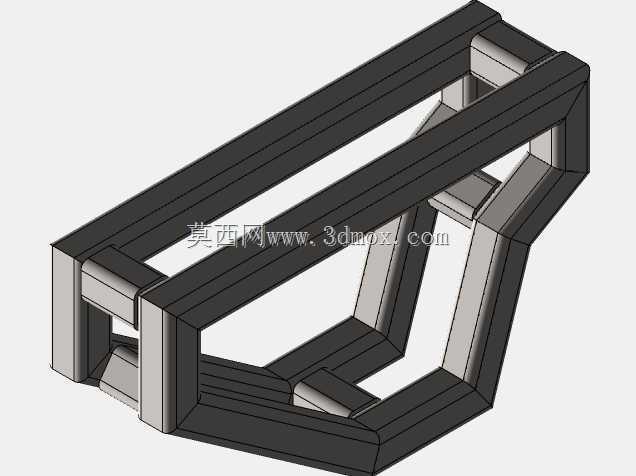

　　该结构件属于电力变压器配套的框架类支撑构件，主要应用于电力输配场景下的干式变压器内部绕组固定、绝缘支撑环节，在配电房、工业厂区变电环节、户外箱式变电站内部都能见到这类构件的应用场景，其核心作用是为变压器内部的线圈、绝缘垫块提供稳定的安装定位基准，同时承担设备运行过程中产生的结构应力传导，避免绕组在长期通电振动、短时短路电动力冲击下出现位移、形变，保障变压器整体结构稳定性。从功能特性来看，该构件采用镂空框架式设计，在保证结构刚性的前提下尽可能减少实体材料占用，一方面可以降低构件自身重量，方便生产环节的组装转运，另一方面镂空结构能够为变压器内部的散热气流预留流通通道，避免实体结构阻挡冷热空气交换，降低设备运行过程中的局部温升风险。

　　构件的相邻边框采用一体化衔接的弯折结构，没有额外的拼接接缝，这种设计能够减少装配环节的紧固件使用量，同时避免拼接缝隙带来的结构应力集中问题，在承受短路电动力冲击时，整体框架的受力可以沿着连续的型材边框均匀传导，不会在拼接位置出现应力断裂的隐患。设计过程中首先需要匹配对应型号变压器的内部安装空间边界，框架的整体外轮廓尺寸需要适配变压器铁芯与外壳之间的预留间隙，不能出现与铁芯硅钢片、外壳内壁、高低压接线端的干涉问题，框架的内侧镂空尺寸则需要完全匹配绕组的外部轮廓，保证绕组嵌入后能够被边框完全限位，不会出现径向的窜动空间。构件的边框截面采用等厚度的矩形截面设计，截面尺寸的选取经过结构刚度校核，在变压器正常运行的振动频率下不会产生共振现象，

　　同时边框的所有棱边都做了圆角过渡处理，避免尖锐棱边在装配过程中划伤绕组的绝缘层，也防止生产组装过程中对操作人员造成割伤风险。安装边界方面，该框架的两端预留有与变压器内部夹件配合的定位贴合面，安装时不需要额外制作转接工装，直接将框架两端的贴合面与夹件的安装面对齐，通过配套的紧固件即可完成固定，安装完成后框架的平面度公差控制在合理范围内，不会因为安装偏差导致绕组受力不均。在实际使用场景中，这类框架构件除了承担结构支撑作用，还能够为内部的绝缘隔板、温度传感器走线提供附着点位，相关的绝缘件可以直接卡在框架的预留卡槽内，走线则可以沿着框架的内侧边框排布固定，避免走线杂乱影响内部散热，也防止导线长期处于悬空状态在振动作用下出现绝缘层磨损。

　　不同于传统的实体式支撑结构，这种异形弯折框架的设计充分考虑了变压器内部的空间利用率，在有限的安装空间内同时实现了支撑、散热、走线固定、绝缘件定位的多重功能，不需要额外增加附属零件就可以满足装配需求，能够有效降低变压器整体的装配复杂度，减少生产环节的零件管理成本。从结构受力的角度分析，该框架的斜向加强边框设计能够将垂直方向的受力分解到两侧的纵向边框上，在变压器吊装、运输过程中产生的纵向冲击载荷，可以通过斜向边框快速传导到两端的固定夹件上，避免局部边框因为载荷集中出现形变，即使在运输过程中出现颠簸晃动，框架也能够保持对绕组的稳定限位，不会因为冲击导致绕组偏移影响后续的通电运行。
