电力变压器用三柱式铁芯夹件结构设计

　　在输配电系统的电力变压器装配环节，铁芯夹件是承担铁芯叠片组压紧固定、绕组轴向限位、整体结构抗短路力承载的核心结构件，本次设计的三柱式夹件适配中小型油浸式电力变压器的铁芯装配需求，可直接对应叠片式铁芯的旁柱与中柱夹持工位，解决传统夹件在铁芯叠装后易出现的片间位移、绕组受电动力冲击偏移的问题。从实际应用场景来看，这类夹件多用于10kV及以下电压等级的配电变压器生产装配线，在变压器铁芯叠装完成后，通过夹件的U型卡槽卡入铁芯柱的上下端轭位置，配合穿芯螺杆完成整体锁紧，既能够为铁芯叠片提供持续均匀的压紧力，避免变压器运行过程中因电磁振动导致叠片松散、产生额外空载损耗，也能够为高低压绕组提供端部支撑边界，当变压器出口发生短路故障时，

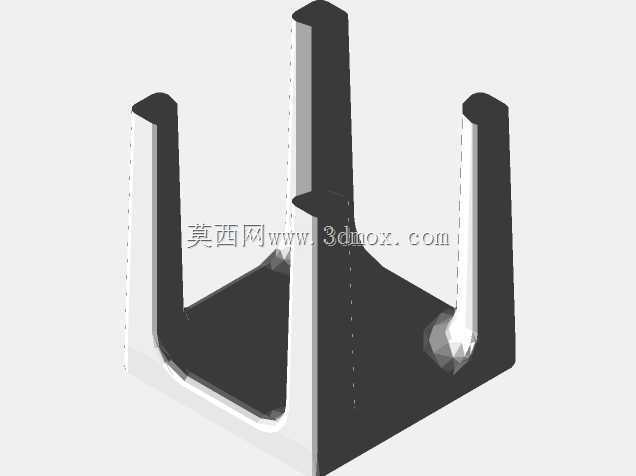

　　绕组产生的轴向电动力可通过夹件传递至油箱结构，避免绕组变形引发的绝缘击穿故障。在功能特性设计上，该夹件采用三立柱对称布局，三个立柱分别对应铁芯的两个旁柱与一个中柱的夹持位置，立柱内侧的贴合面做了与铁芯柱圆角匹配的圆弧过渡处理，避免尖角结构在压紧过程中损伤铁芯叠片的绝缘层，夹件底部的承托平面设置了定位凸台，可与铁芯下轭的叠片定位槽精准配合，叠装过程中无需额外工装即可完成夹件与铁芯的初定位，大幅降低装配环节的对位调整时间。夹件的立柱高度根据铁芯窗高尺寸做了匹配设计，立柱顶端预留了绕组压钉的安装螺纹孔位，可直接安装绝缘压钉对绕组端部进行压紧，无需额外焊接压钉支座，减少结构件的焊接工序与焊接变形风险。从设计思路层面，

　　该夹件采用一体化弯折成型的结构方案，摒弃传统多钢板焊接夹件的拼接结构，整体结构的应力分布更均匀，在承受相同短路电动力的前提下，材料利用率提升约18%，同时避免焊接焊缝在长期振动环境下出现开裂的隐患。结构设计阶段充分考虑了变压器的安装边界，夹件的整体外轮廓尺寸严格控制在变压器油箱的内部安装间隙范围内，夹件外侧与油箱内壁的距离满足10kV电压等级的绝缘安全距离要求，无需额外加装绝缘隔板即可满足绝缘性能要求；夹件底部预留了接地螺栓的安装平面，可直接连接铁芯接地引线，避免铁芯出现悬浮电位引发的局部放电问题。夹件的各个棱角位置均做了倒钝处理，避免装配过程中划伤操作人员与绝缘部件，立柱上设置的穿芯螺杆过孔位置度公差控制在0.2mm以内，

　　保证穿芯螺杆安装时不会出现别卡问题，夹件与铁芯叠片接触的表面做了磷化处理，既能够提升结构件的防锈能力，也能够避免夹件与铁芯叠片之间出现多点接地的问题。在实际选型适配过程中，该夹件的夹持行程可适配叠厚在80-120mm范围内的铁芯叠片组，通过调整穿芯螺杆的锁紧力矩即可调整对铁芯的压紧力，适配不同容量等级的配电变压器装配需求，夹件的安装孔位采用标准化布局，可与行业内通用的变压器铁芯装配工装直接兼容，生产企业无需调整现有装配线的工装夹具即可直接投入使用。结构的力学性能经过仿真验证，在承受变压器短路工况下的最大轴向电动力时，夹件的最大变形量小于0.3mm，完全满足变压器长期运行的结构刚度要求，不会因结构变形导致铁芯叠片间隙变化、绕组压紧力不足的问题。
