多关节可调式桌面支撑悬臂结构设计

项目分类:通用机械零部件 发布时间:2024-08-09 ID:762825
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计
  • 多关节可调式桌面支撑悬臂结构设计

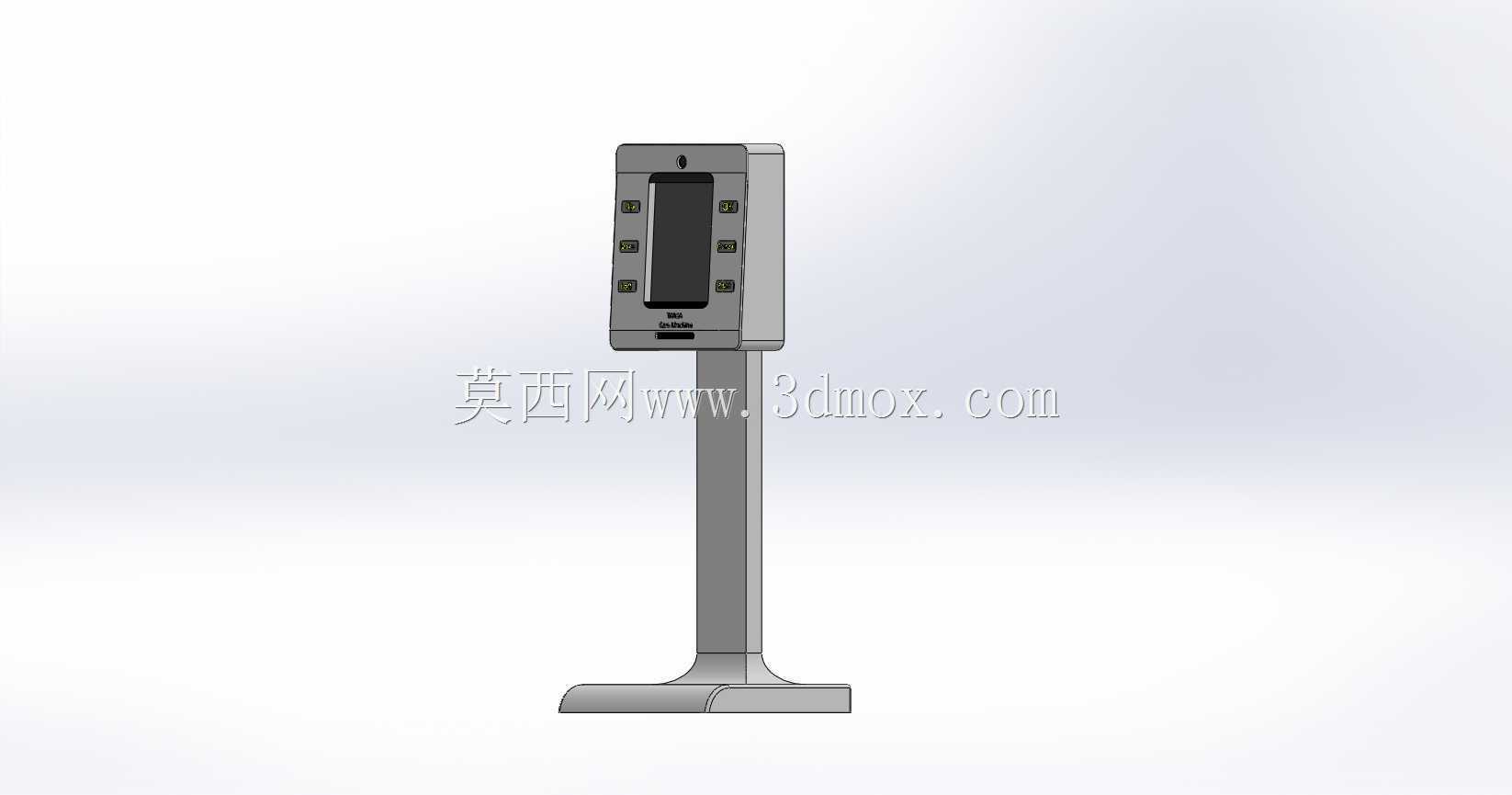

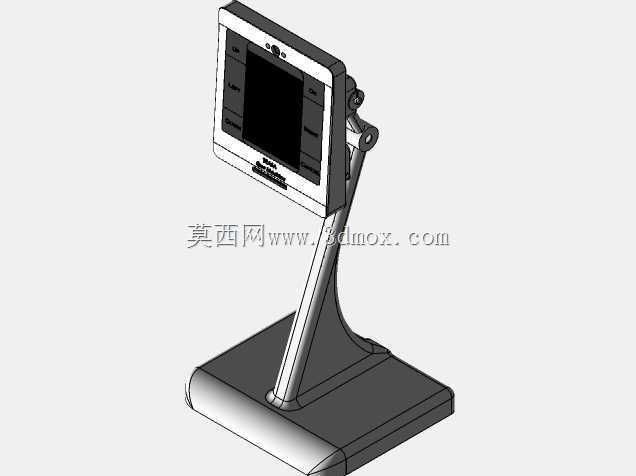

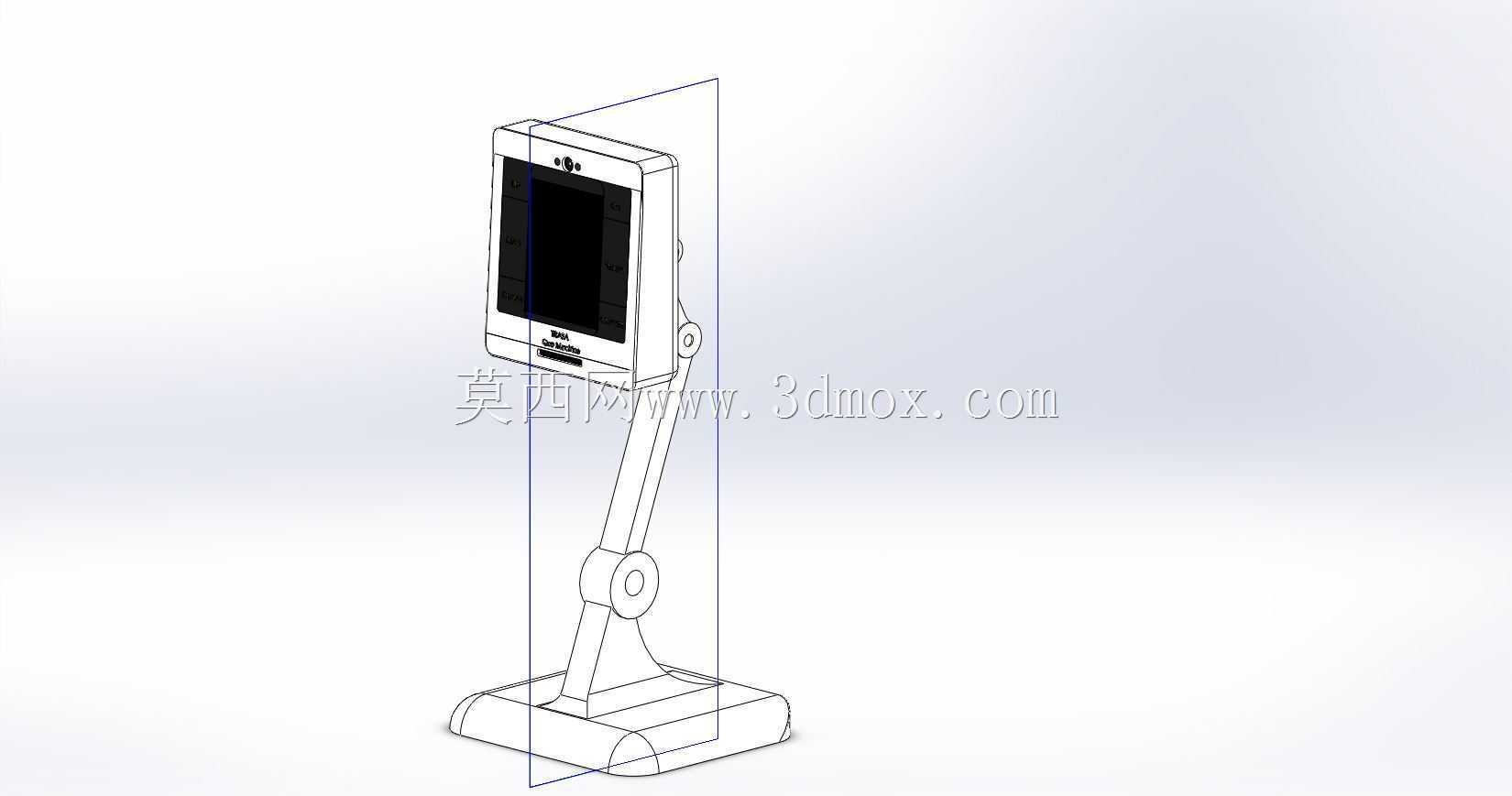

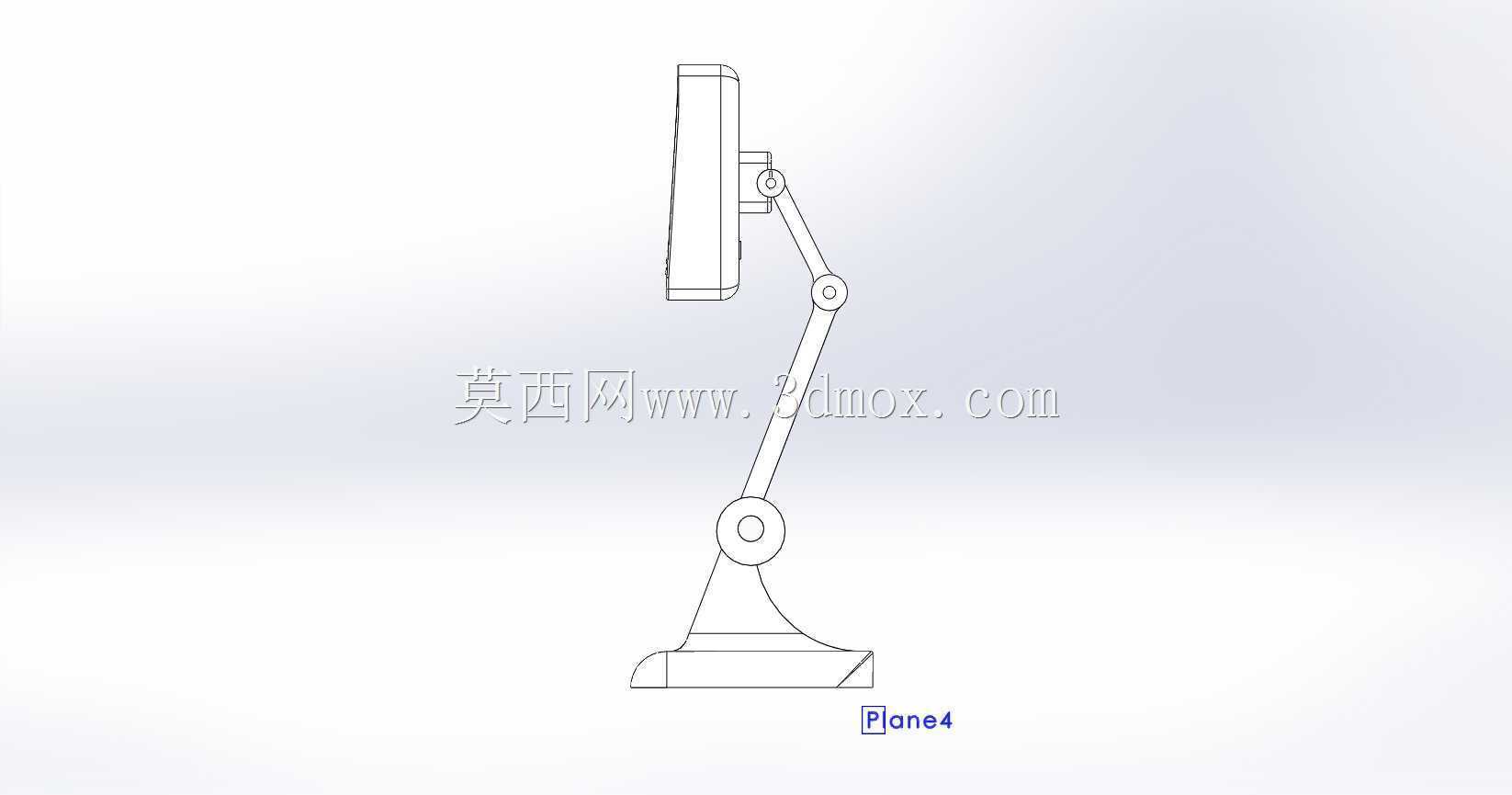

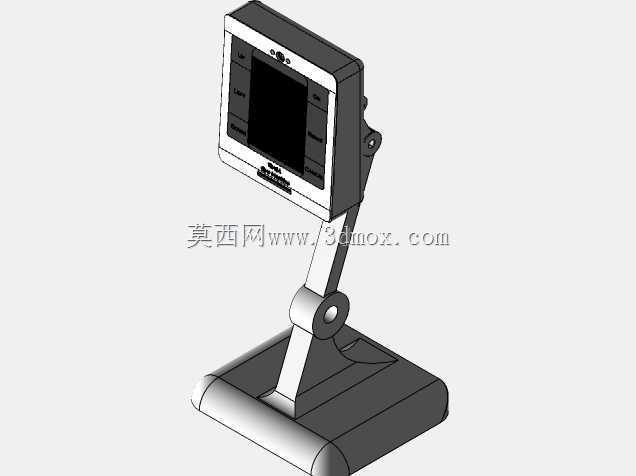

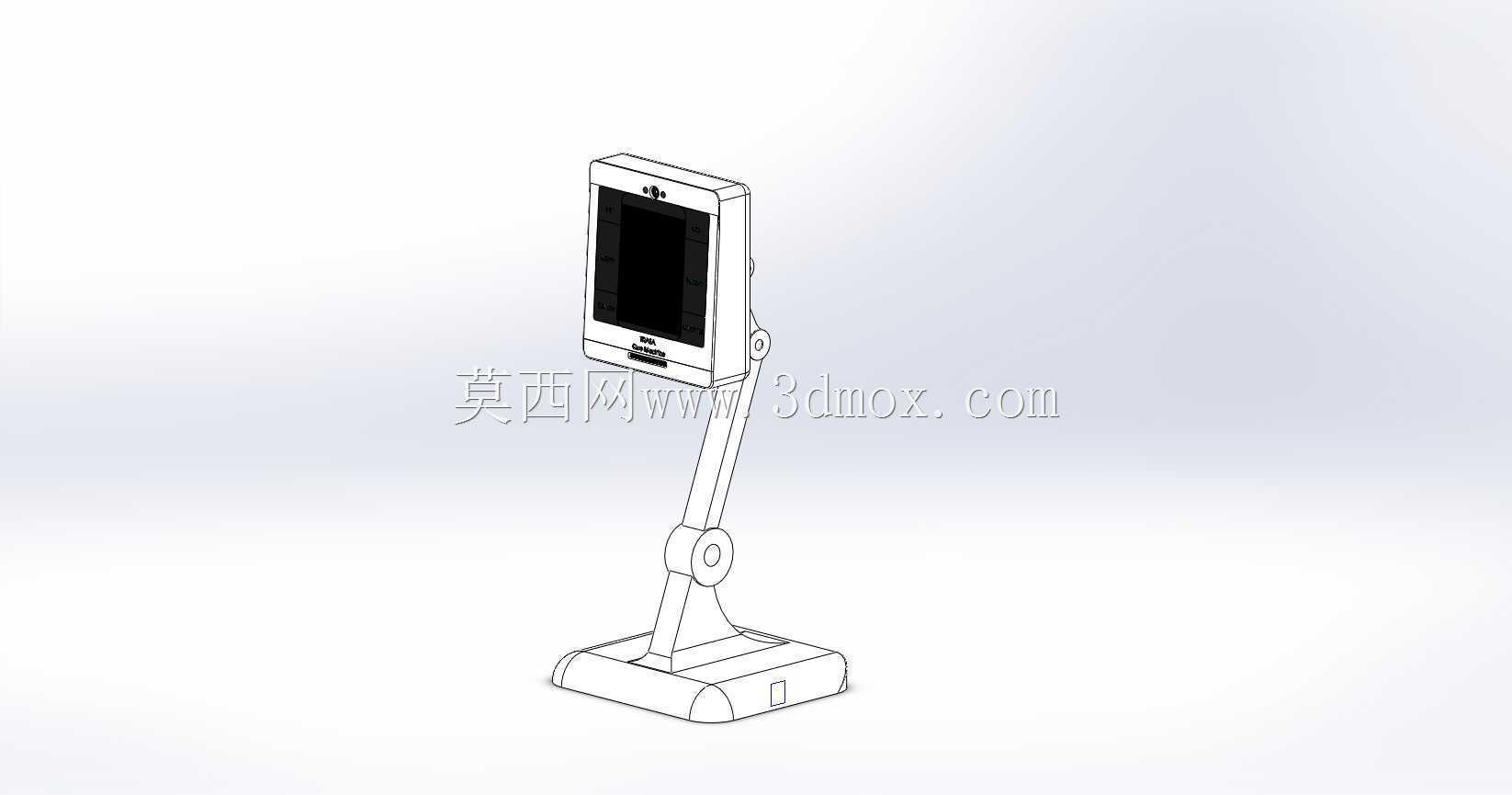

  这款多关节可调支撑结构,核心应用场景覆盖桌面工位的显示终端挂载、小型检测探头固定、轻型作业工具承托等领域,日常在电子装配工位的放大镜支架、工业现场小型操作屏安装、实验室检测设备的可调固定架上都能见到同原理结构的实际应用。从结构功能来看,整个支撑臂采用三段式铰接设计,底部为梯形配重安装座,可通过螺栓锁紧在平整工作台面,安装座与下支撑臂的铰接点内置阻尼结构,能够在0-120度俯仰范围内任意悬停,不会出现负载后自行下坠的问题;下支撑臂与中连接臂的铰接点同时支持水平方向180度回转与俯仰角度调节,两个转动副的阻尼可通过铰接轴端的锁紧螺母单独调整,适配不同重量的挂载端设备;最上端的安装板与上支撑臂的铰接点可实现挂载端的角度微调,

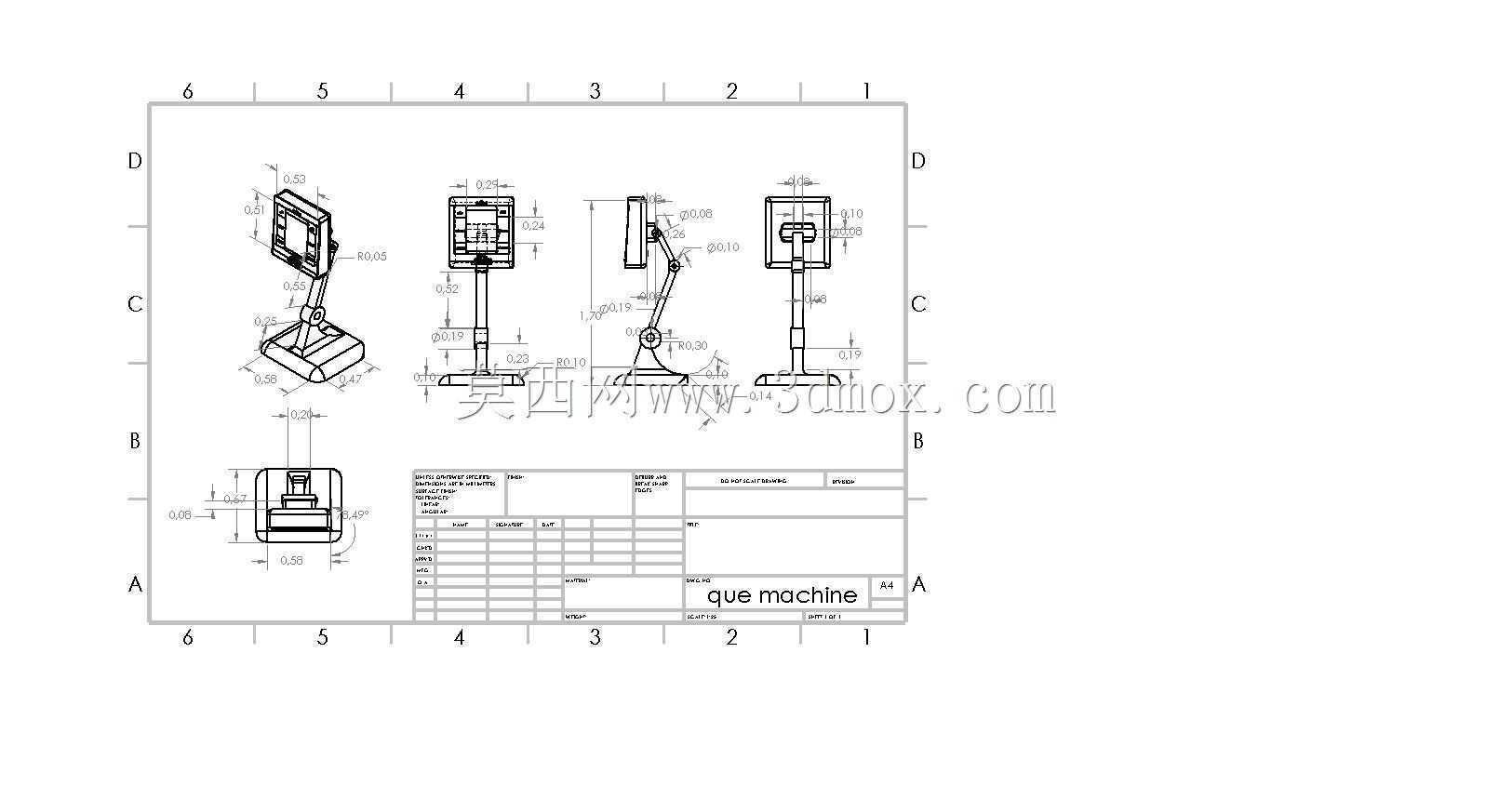

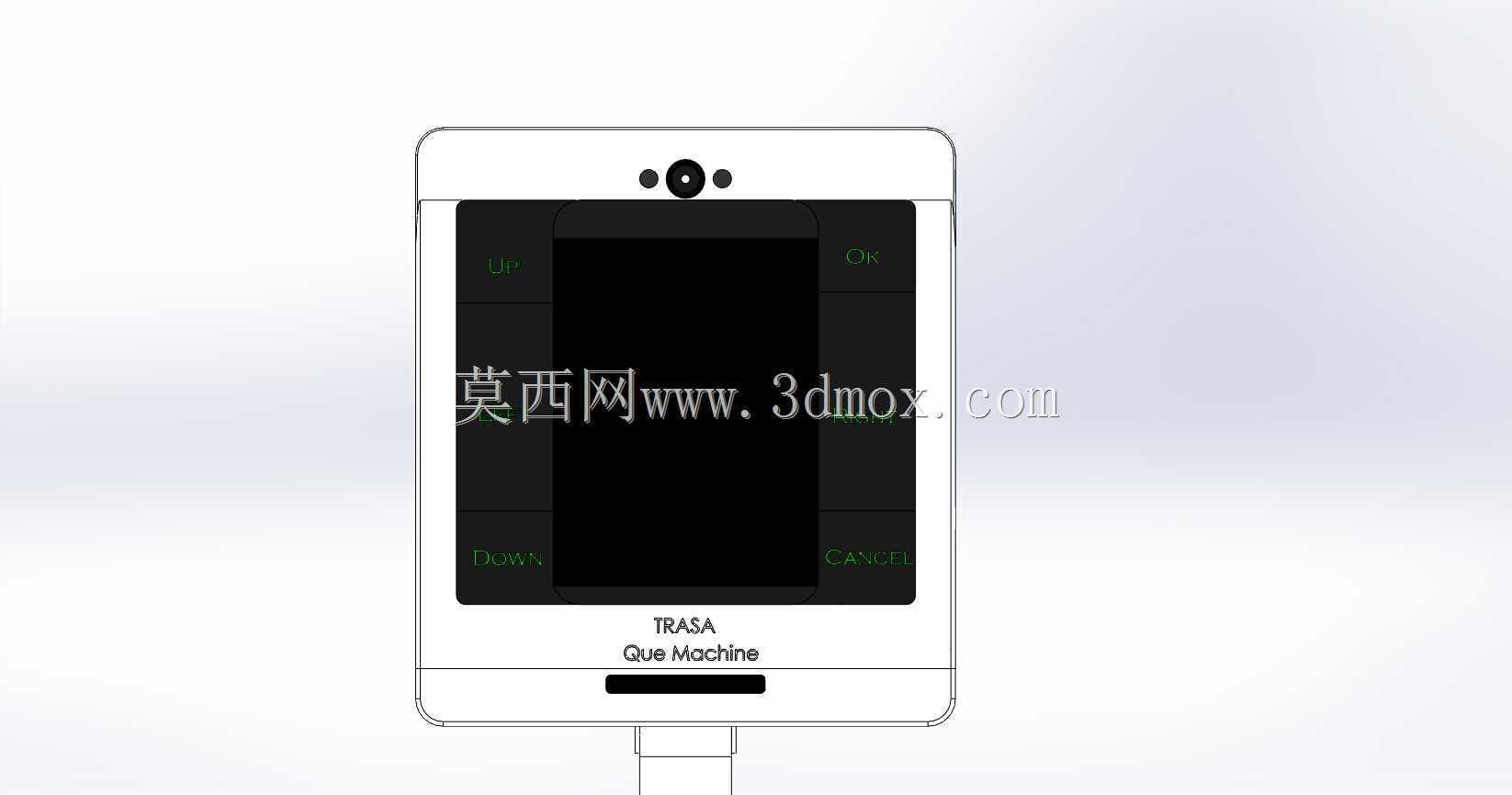

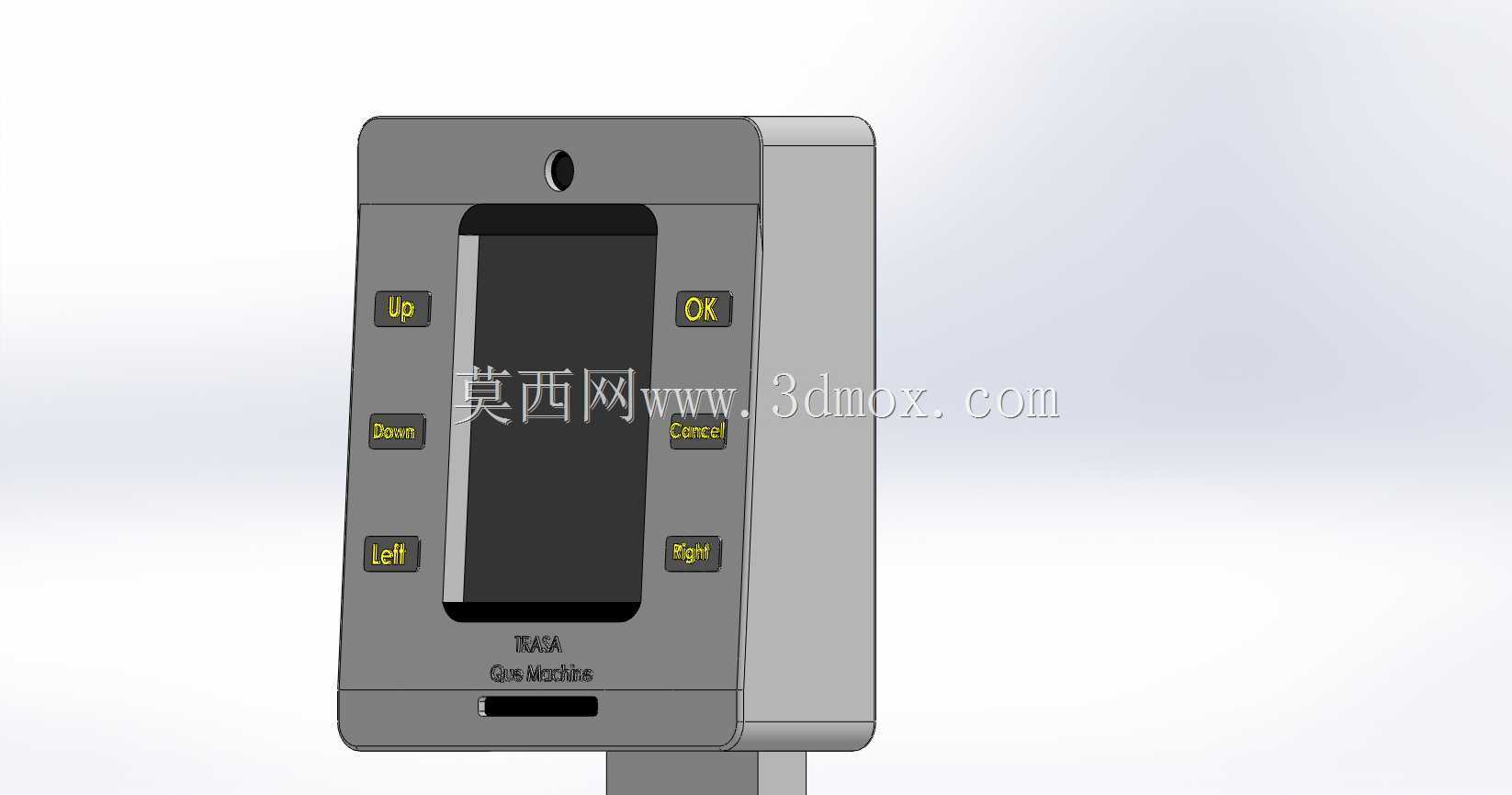

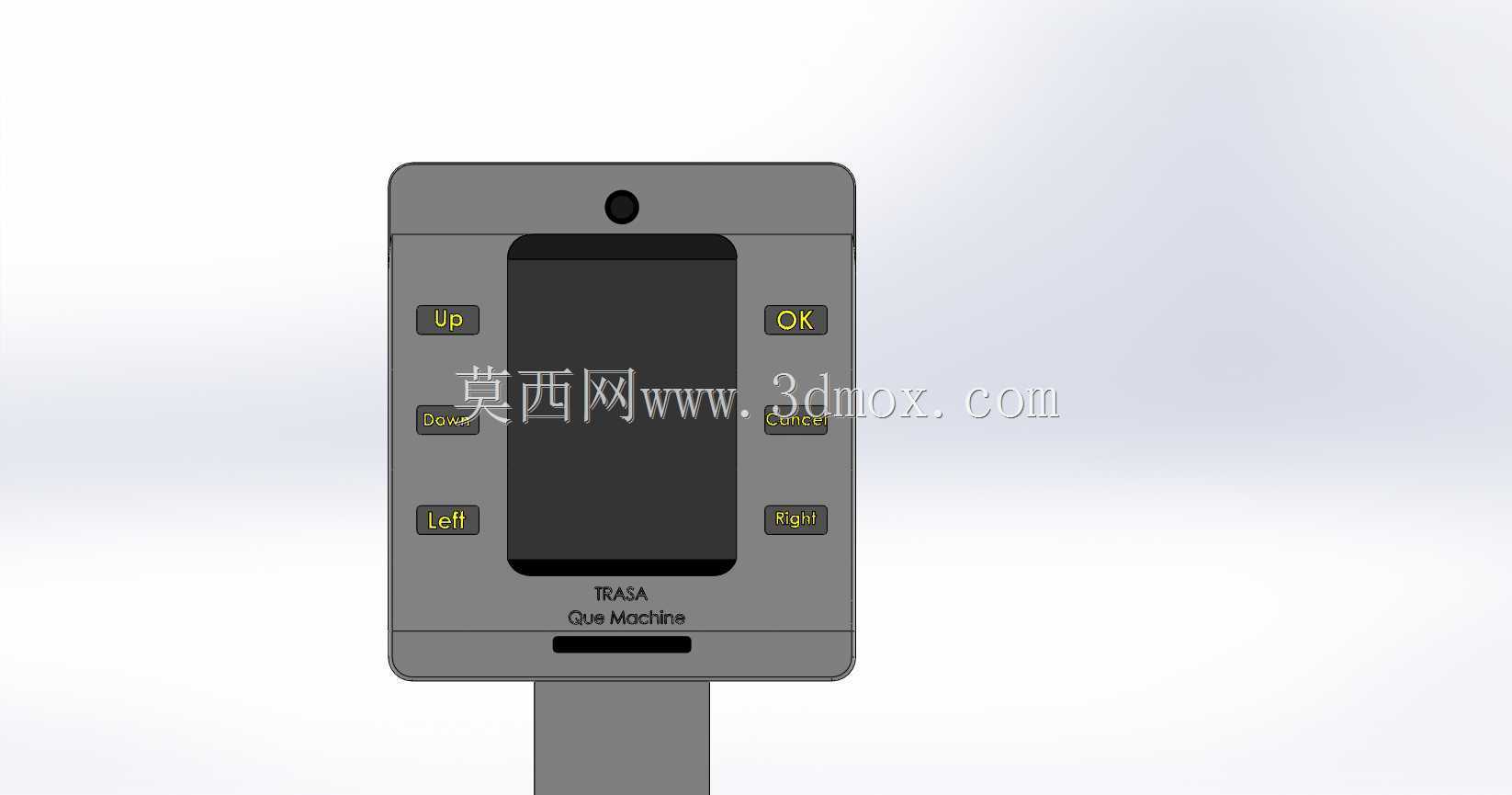

  保证挂载的屏幕、探头或工具始终处于操作人员最舒适的操作视角。设计过程中优先考虑了操作的便捷性,所有铰接点的转动阻尼都经过匹配计算,单根手指即可推动整个臂体调整位置,调整到位后无需额外锁止操作即可保持姿态,避免了传统支架每次调整都需要拧动锁紧旋钮的繁琐步骤。安装边界方面,底部安装座的横向宽度控制在120mm范围内,纵向深度为90mm,安装时仅需要在工作台面预留100*80mm的平整区域即可完成固定,不会占用过多桌面操作空间;整个臂体完全收拢时的总高度为280mm,完全展开后最大伸出长度可达420mm,能够覆盖操作人员面前半径400mm内的所有操作区域,挂载端的安装板预留了四个标准M4螺纹孔,孔距为75mm,

  可直接适配市面上多数小型显示屏、工业触控终端、放大镜组件的安装尺寸,无需额外制作转接板。结构受力层面,每一段支撑臂都采用了变截面设计,靠近铰接点的位置截面厚度更大,向臂体中部逐渐收窄,在保证整体结构刚性、挂载2kg负载时臂端最大变形量不超过1mm的前提下,尽可能降低了整个支架的自重,避免底座过重对工作台面造成额外负载。铰接轴的材质选用耐磨不锈钢,轴与臂体的连接位置加装了聚四氟乙烯耐磨衬套,长期反复调整也不会出现铰接间隙变大、臂体晃动的问题,使用寿命相比普通塑料衬套结构提升三倍以上。实际使用中,这种多关节悬臂结构相比固定支架的优势十分明显,操作人员可以根据自身的坐姿、作业时的视线角度随时调整挂载设备的位置,

  不需要挪动身体去适配设备位置,长时间作业能够有效降低颈部、腰部的疲劳感;在需要更换作业位置时,只需要松开底座的两个固定螺栓即可整体转移支架,重新安装也仅需要几分钟时间,适配多工位轮换的作业场景。设计时还特意规避了臂体的运动干涉问题,每一段臂体的转动角度都做了机械限位,调整过程中不会出现臂体与底座、臂体之间相互碰撞的情况,即使快速推动臂体也不会因为超程转动造成结构损坏。
