带风扇孔与安装支架的微控制器电池容纳盒

　　该壳体结构面向小型测控装置、实验台控制单元、嵌入式设备集成箱等场景，主要承担微控制器板、供电电池模块及相关接线的容纳与固定任务。盒体采用开放式钣金折弯思路，侧壁、底板和前面板通过折边、螺钉孔与定位槽组合，既保留内部装配可视性，也便于后期线束整理、板卡维护和散热检查。

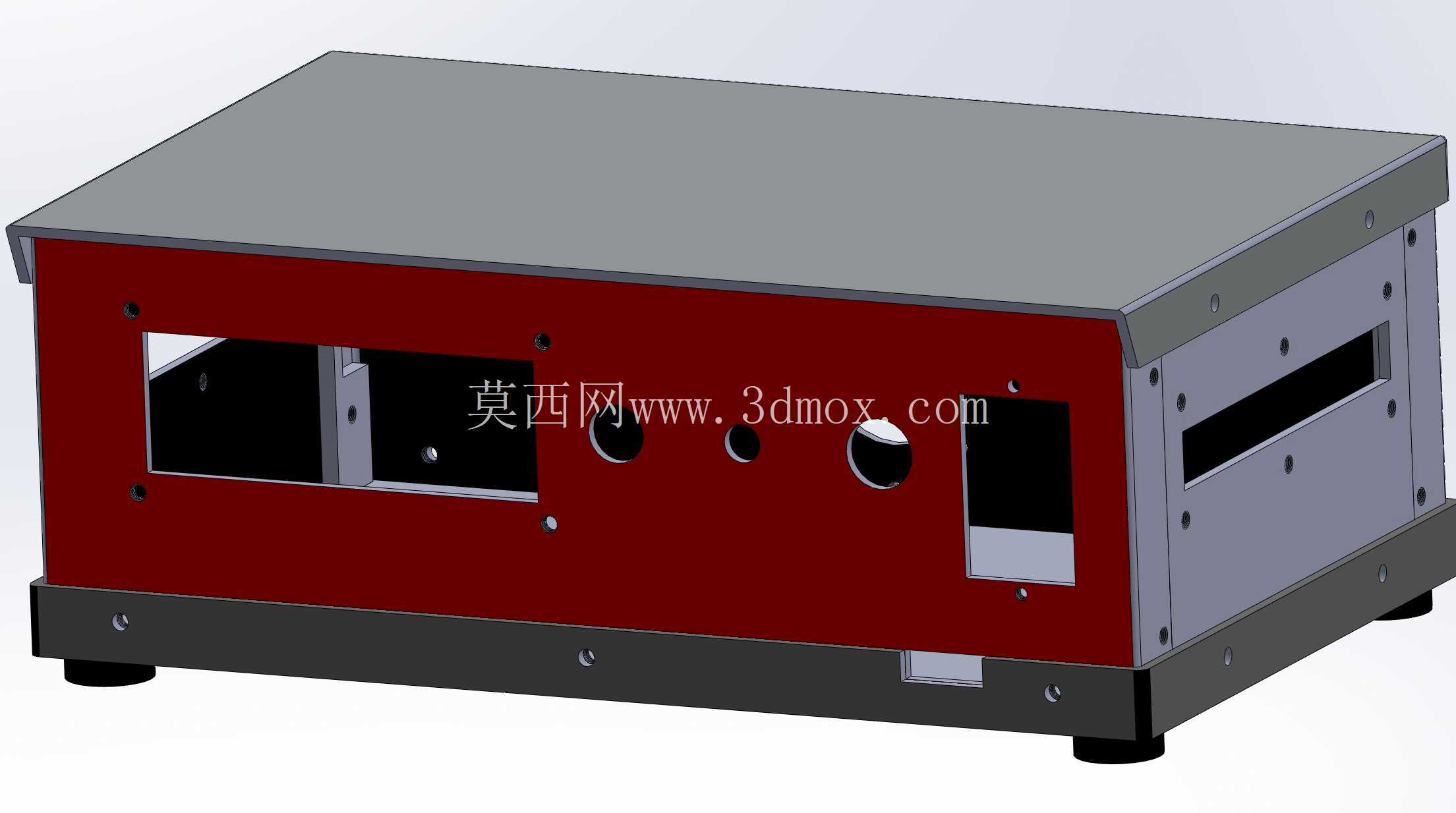

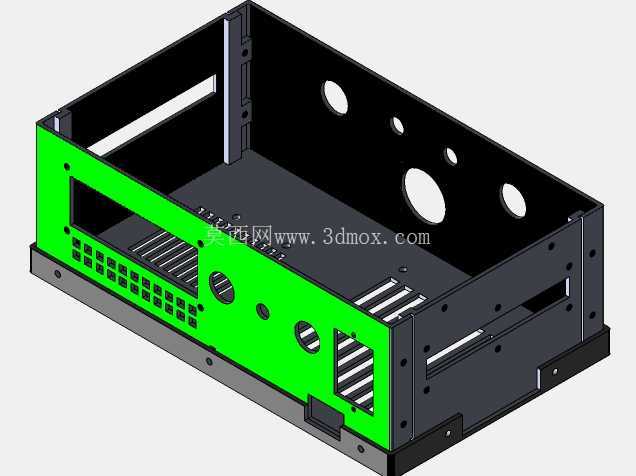

　　前面板区域集中布置了多组矩形开口与密集小孔，可对应开关、接口、指示灯、接线端子或通风栅格；侧后壁设置多个不同直径的圆孔，用于风扇安装、旋钮、连接器、电缆接头或传感器穿出。大圆孔周边留有平整安装面，小孔按功能分区排布，能够减少现场二次开孔，降低薄钣件误加工风险。底板上的长条开槽兼顾散热、走线和轻量化，折边位置形成局部加强，避免盒体在搬运或堆叠时产生明显变形。

　　设计中将风扇孔与支架功能一并纳入壳体：风扇安装孔位围绕圆形通风区布置，支架折边可用于电池模块、控制板或隔离板的固定，使内部元件不必完全依赖底板平面。侧板保留竖向安装耳和螺钉过孔，适合在设备机架、实验面板或小型机柜内固定；盒体边缘的翻边能够提高刚度，并为盖板、导轨或附件连接提供基准面。

　　从安装边界看，该结构属于紧凑型电子容纳盒，内部空间需同时满足板卡插拔、电池厚度、风扇轴向间隙和线束弯曲半径。建模时应重点控制折弯内半径、孔边到折弯线距离、螺钉孔与侧壁间距，避免开孔落在折弯变形区。前面板开孔密集，需在孔阵之间保留足够连桥，防止面板刚度下降；风扇孔附近则要保证螺钉座与风道不被支架遮挡。

　　整体结构没有复杂曲面，适合钣金展开、激光切割和折弯成型。装配逻辑以底板为承载基准，侧壁负责防护与安装，前面板承担人机接口，后部圆孔承担通风与外接连接。对于需要把控制板、电池和散热风扇集成在同一小箱内的项目，该盒体在开孔预留、内部固定和外部安装方面都具有较强的参考价值。
