双法兰式中空连接轴座结构设计

　　在流体输送管路、传动系统支撑、设备舱体对接等工程场景中，这类双法兰中空连接结构是应用频次极高的过渡连接件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往只画出大致外形就投入生产，最终现场安装时出现密封失效、同轴度偏差、连接强度不足等问题，反而耽误整体项目进度。从实际工况出发，这类零件的核心作用是实现两段不同口径、不同安装基准的构件之间的刚性对接，同时中间的中空通道可以满足介质流通、传动轴穿设、线缆排布等需求，相比单法兰结构，双法兰的设计可以在两个对接端面分别匹配不同的安装孔位分布，不需要额外加工转接板，能有效缩减设备的轴向安装尺寸，降低整体装配累积误差。

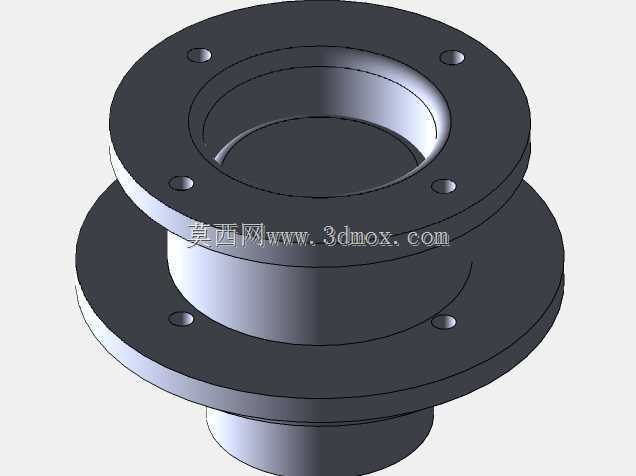

　　设计这类零件时，首先要明确两端的安装边界条件：两端法兰盘上的安装孔均采用沿圆周均布的设计，单侧法兰设置4个通孔，孔位的分度圆直径需要和对接构件的安装孔严格匹配，设计时要预留足够的螺栓安装操作空间，避免螺栓拧紧时扳手和法兰外圆、中间筒体发生干涉。中间的筒体段直径要根据中空通道的通径需求确定，筒体的壁厚需要结合实际承载计算：如果是用于管路承压场景，壁厚要满足对应压力等级的强度要求，核算轴向拉力、径向弯矩作用下的应力分布，法兰盘和筒体衔接的位置要做圆角过渡，避免应力集中导致的疲劳断裂；如果是用于传动轴的支撑场景，筒体内径要和配套的轴承外径匹配，筒体的长度要满足轴承的安装定位需求，两端法兰的端面要和筒体轴线保证足够的垂直度，否则安装后会出现轴系偏摆，加剧轴承磨损。

　　从外形尺寸的设计逻辑来看，两端法兰的外圆直径不需要保持一致，可以根据对接端的构件尺寸灵活调整，本次设计的结构中两端法兰外圆尺寸接近，适配两端安装基准接近的对接场景，法兰盘的厚度要结合螺栓的预紧力计算，避免螺栓拧紧时法兰发生翘曲变形，影响端面的密封性能或者连接刚性。中空部分的内径设计要考虑实际通流或者穿设需求，内壁的粗糙度要根据使用场景调整：走流体介质时内壁要做光滑处理降低流阻，穿设传动轴时要根据配合公差选择对应的粗糙度等级，安装轴承的位置还要严格控制圆柱度公差。

　　实际选型应用时，还要结合使用场景选择对应的材质和表面处理：普通常压工况下可以选用常用的结构钢加工，做发黑或者喷漆处理即可；有防腐需求的户外或者化工场景，可以选用不锈钢材质或者做镀锌、喷塑处理；有轻量化需求的设备上，也可以在保证强度的前提下选用铝合金材质加工，降低整体构件重量。安装过程中，两端法兰的对接面可以根据密封需求加装密封垫片，紧固螺栓时要采用对角分次拧紧的方式，保证法兰端面受力均匀，避免局部受力过大导致法兰变形或者密封失效。这类结构虽然看起来外形简单，但是每一处尺寸的设计都和实际安装、使用性能直接相关，建模过程中要把安装孔的倒角、法兰和筒体衔接的圆角、端面的退刀槽等工艺细节都表达清楚，避免生产加工时出现工艺问题，导致零件无法正常装配使用。很多设计人员在建模时容易忽略工艺倒角的设计，导致加工后的零件棱边锋利，安装时容易划伤操作人员，也容易在装配时刮伤密封件导致密封失效，这些细节都是实际工程中需要重点关注的点。另外，在做三维建模时，要严格控制各部分的同轴度公差，在模型中明确标注对应的形位公差要求，给后续的加工、检验环节提供明确的依据，避免因为基准不统一导致的加工偏差。对于需要做动平衡的高速传动场景，还要在建模时考虑平衡配重的设计空间，保证零件高速运转时的稳定性。
