迷你线轴灯丝导向送料结构件

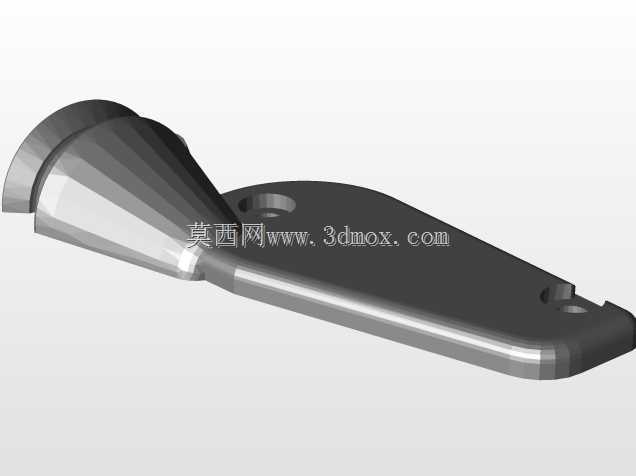

　　在桌面级纤维加工、小型线材送进的作业场景里，这类线轴配套的导向结构件，承担着长丝从储料线轴输出到加工工位的过渡导向作用，尤其适配小批量织物试样、微型线材复卷这类对送料张力稳定性要求较高的工况，能避免长丝在输送过程中出现打结、偏摆、摩擦起毛的问题。从结构设计逻辑来看，整个构件采用一体化成型思路，主体分为两个功能区段，左侧的锥筒状结构是长丝的导入通道，锥面的渐变内径设计，能适配不同直径规格的长丝进入，筒口的外翻卷边做了圆弧过渡处理，消除了锐边对长丝表面的剐蹭风险，哪怕是脆性较高的纤维长丝，通过时也不会因为边角切削出现断丝情况。锥筒侧壁预留的挂耳结构，是为了在设备上快速挂装定位，不需要额外设计复杂的夹持工装，

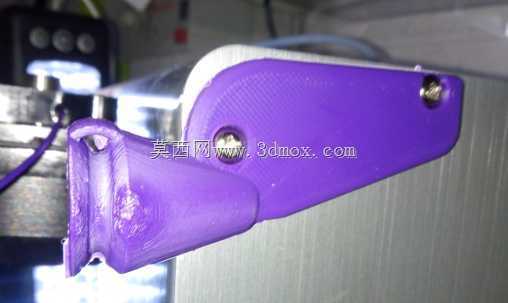

　　挂装后锥筒的轴线刚好对准线轴的出线切线方向，保证长丝出线时的弯折角度控制在合理区间，减少长丝弯折带来的张力波动。右侧的板状主体是整个构件的安装承载部分，板身做了随形的弧度处理，不是平直的直板结构，这个弧度是匹配线轴的外轮廓曲率设计的，安装后板体内侧面和线轴外圆保持均匀的间隙，不会和转动的线轴发生运动干涉，板身上预留的两个通孔是安装定位孔，孔位的间距经过匹配计算，对应小型送料支架上的安装螺柱位置，安装时直接穿入固定即可，不需要额外调整位置，能保证导向通道和线轴的同轴度偏差控制在很小的范围内。从安装边界来看，整个构件的外轮廓尺寸适配直径100mm以内的迷你线轴，安装后突出线轴端面的距离不超过40mm，不会占用过多的设备安装空间，

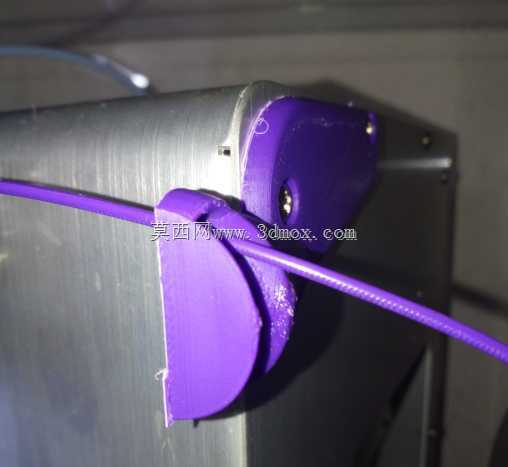

　　哪怕是桌面级的小型加工设备，也能在紧凑的工位布局里完成安装，不会和周边的送料辊、张力调节构件发生位置冲突。构件的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，既保证了结构的刚性，在长丝持续拉扯的情况下不会出现形变翘曲，又不会因为壁厚过大导致整体重量过高，增加线轴支架的承载负担。在实际使用过程中，长丝从线轴引出后，先进入锥筒通道，经过锥筒的导向收拢后，顺着板身的弧度方向平稳输出到下游的加工工位，整个送线路径没有突兀的转角，长丝的运行阻力被控制在极低的水平，能保证送料速度的稳定性，哪怕是每分钟数米的送料速度下，长丝的张力波动也能保持在允许范围内，不会因为张力突变导致织物加工时出现密度不均、纤维断裂的问题。

　　板身的外边缘全部做了倒圆角处理，除了避免操作时划伤操作人员，也能防止长丝意外脱离导向通道时被边角勾住，造成送料中断。锥筒内部的流道做了光滑的曲面过渡，没有台阶或者凸起结构，长丝通过时不会出现勾丝、挂丝的情况，对于表面带有绒毛的织物长丝，这种光滑流道的设计能最大程度保留长丝表面的纤维状态，不会因为通道摩擦导致绒毛脱落，影响最终织物的成品质量。在设计校核阶段，这个结构的安装孔位和锥筒轴线的位置公差控制在0.1mm以内，保证安装后长丝的出线方向刚好对准下游的送料轮槽，不需要反复调整导向位置，降低了设备调试的工作量。整个构件没有多余的可拆卸结构，一体化的设计减少了装配环节的误差累积，也避免了长期使用后连接部位松动导致的导向位置偏移，适合在连续作业的小型加工设备上长期使用，日常维护只需要定期清理通道内附着的纤维碎屑即可，不需要复杂的保养操作。针对不同材质的长丝，比如化纤长丝、天然纤维长丝、甚至是直径较细的塑料线材，这个导向结构都能适配，锥筒的入口直径足够容纳多根长丝同时通过，也能满足多股线合并送进的加工需求，适用场景覆盖了小型织物打样、迷你3D打印送料、细导线复卷等多个需要稳定线材导向的作业环节。
