伺服驱动堆叠式挤出机构概念设计

　　这款堆叠式挤出机构，核心面向桌面级熔融沉积成型设备的功能拓展场景，也可适配小型实验室线材制备、特种复丝试制的小批量挤出作业需求，区别于传统单腔体单螺杆挤出的结构逻辑，采用分层堆叠的模块化布局思路，把驱动单元、熔融腔体、挤出通道、导向组件沿垂直方向叠层布置，能在有限的安装空间内压缩整体横向占用尺寸，适配紧凑型设备的内部安装边界。从实际作业用途来看，该机构可实现熔融态高分子材料的稳定定量挤出，通过伺服系统的闭环控制，能够精准匹配不同线径输出需求下的送料转速、挤出压力参数，针对复丝生产场景，堆叠结构预留的多腔体安装位可支持不同色母、不同材质原料的同步熔融共挤，无需额外拓展外置挤出模块即可实现多组分丝材的在线复合成型。在功能特性设计上，

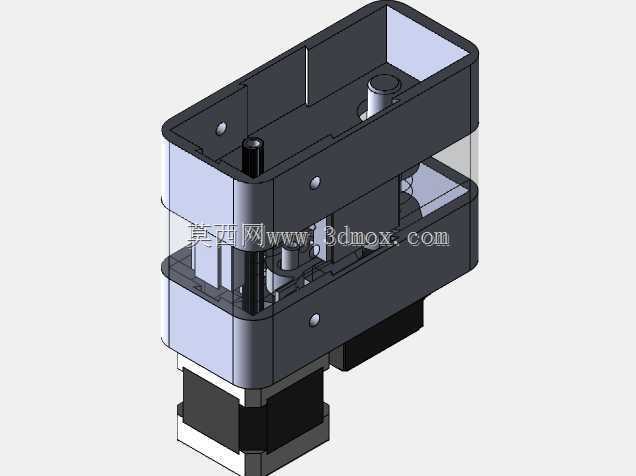

　　机构将驱动端布置在最下层堆叠模块，采用直连传动结构省去了同步带、齿轮组等中间传动环节，可有效降低传动间隙带来的挤出量误差，中层堆叠模块为熔融保温腔体，采用半透明可视化的侧壁设计，方便作业过程中直接观察内部原料熔融状态、余料存量，避免缺料、过热碳化等问题未被及时发现导致的作业中断，上层堆叠模块集成了挤出头冷却、丝材导向定位结构，挤出通道采用渐变收敛的流道设计，可减少熔融料在腔体内的滞留死角，降低材料降解碳化的概率。设计思路上没有沿用传统挤出机的卧式悬臂布局，而是采用垂直堆叠的框架式承力结构，每层模块之间通过定位销+快拆紧固件连接，日常维护时可单独拆解对应层级的模块，无需整体拆卸整个挤出机构，比如清理熔融腔体残留、

　　更换不同口径的挤出喷嘴时，仅需拆开上层模块即可完成操作，大幅缩短设备维护的停机时间。外形尺寸方面，整体机构的横向轮廓控制在极小的矩形边界内，安装法兰面设置在最下层驱动模块的底部，可直接适配常规桌面级成型设备的X轴滑台安装孔位，无需额外设计转接安装板，垂直方向的堆叠高度经过分层压缩，不会因为多层结构导致Z轴方向的作业行程被过度占用，安装后可保留足够的成型作业空间。机构的侧壁设置了多组对称的固定孔位，可根据实际使用需求加装温度传感器、压力监测模块、风冷散热组件等拓展配件，不需要对主体结构进行二次打孔加工，半透明的腔体侧壁采用耐温工程材质，可承受常规高分子材料加工的熔融温度，同时具备足够的结构强度，

　　不会因为腔体内的挤出压力出现形变漏料的问题。驱动单元与挤出螺杆的同轴度通过堆叠模块的加工定位精度保证，每层模块的配合面都设置了定位止口，装配时可自动保证同轴度要求，降低装配调试的难度，即使是没有丰富装配经验的技术人员，也能按照分层顺序快速完成整机组装，不需要反复调整传动部件的对中精度。针对小批量复丝试制的场景，堆叠结构的中层腔体可更换为多流道分隔模块，实现最多三种不同原料的同步共挤，可制备带色标、夹心结构的特种复丝，满足特殊材料性能测试、功能丝材开发的试制需求，相比传统单腔体挤出机，不需要更换整个挤出总成即可快速切换单组分、多组分挤出模式，切换过程仅需更换中层腔体模块，作业切换效率提升明显。机构的进料接口设置在中层腔体的侧方，采用通用的快插式接头，可直接适配常规直径的原料丝材进料，也可通过转接接头连接粒料送料装置，适配粒料原料的挤出作业，拓展了机构的原料适配范围。
