适配OriginOne设备的1升容量树脂瓶安装托架

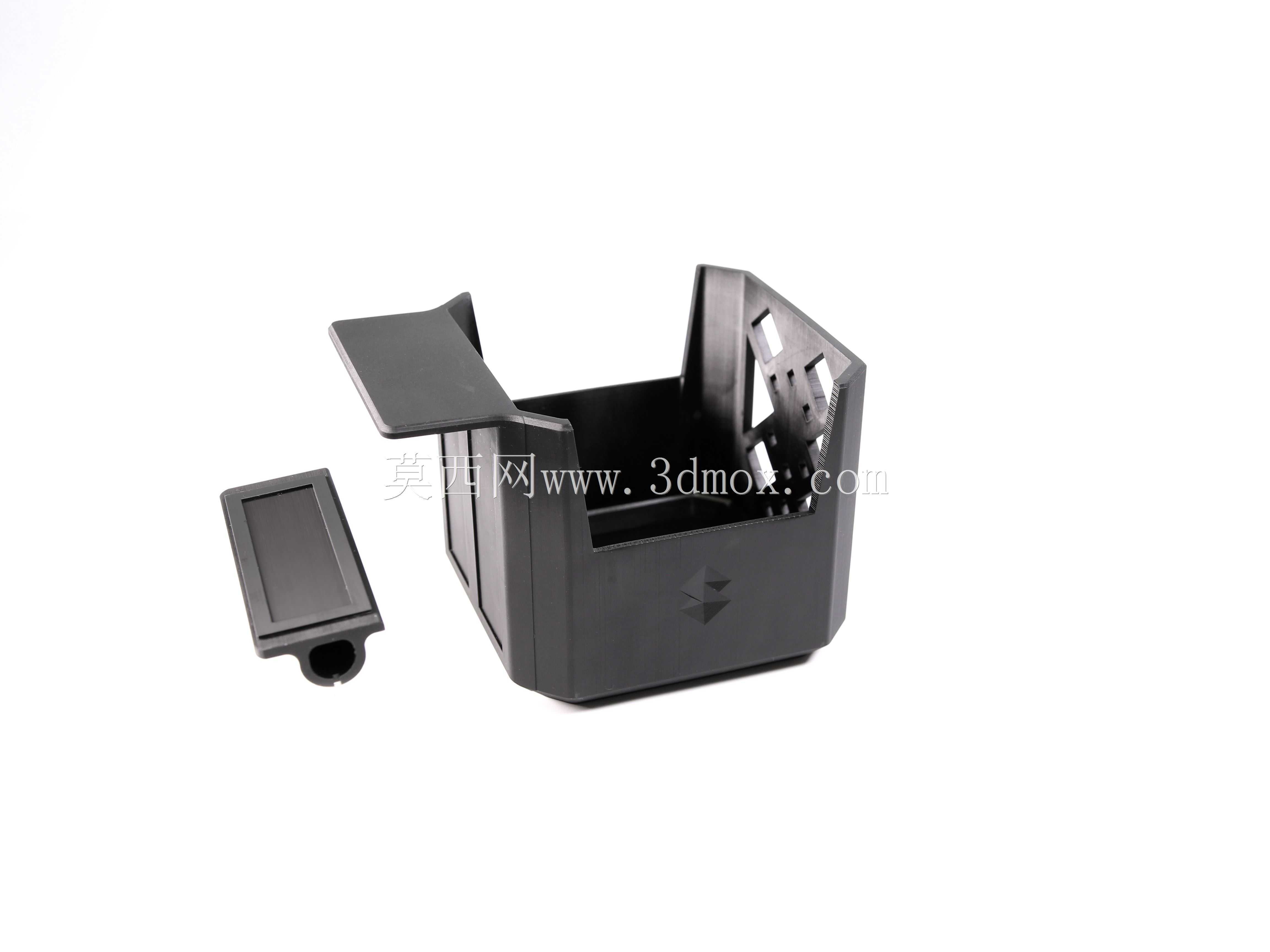

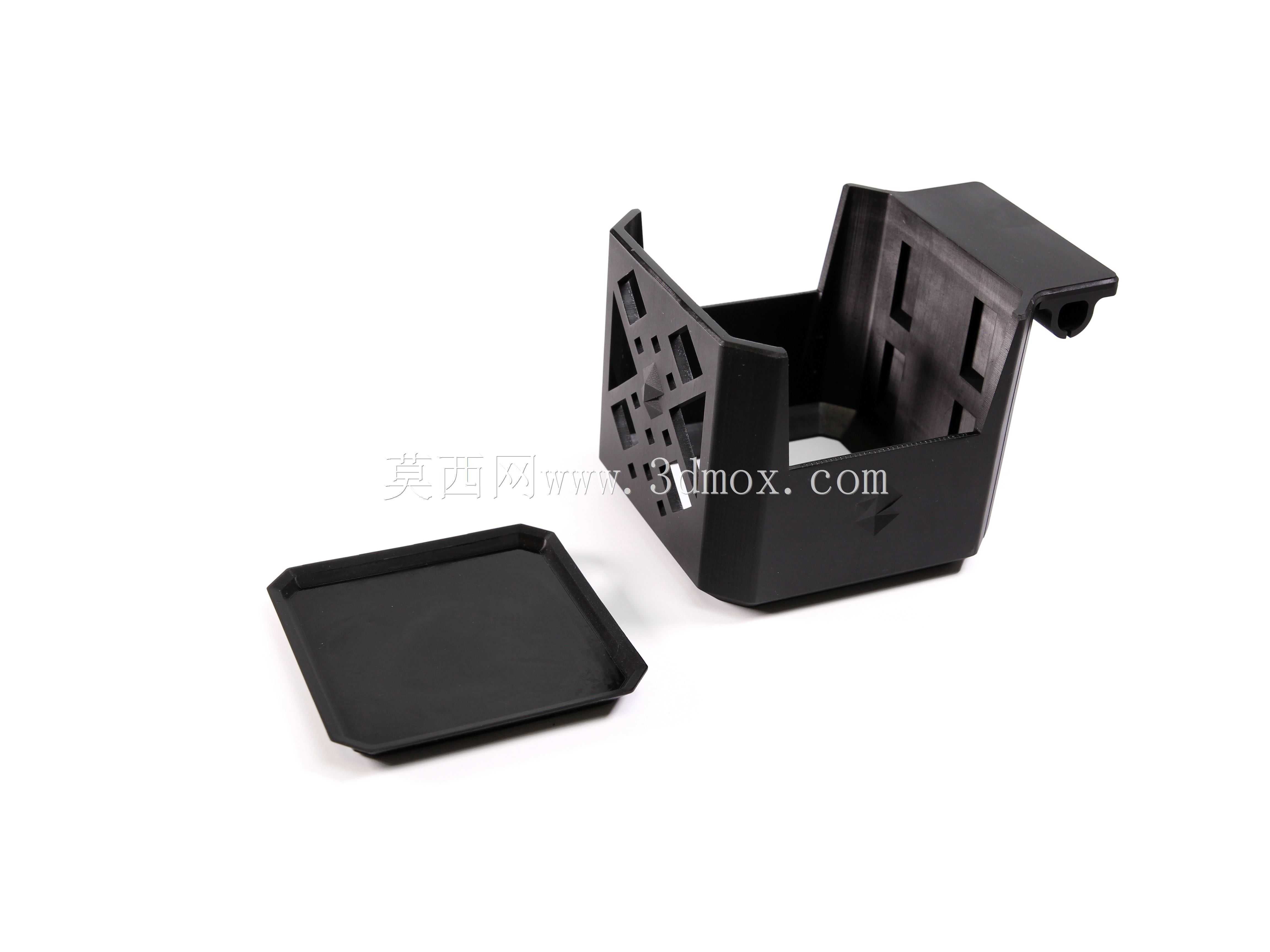

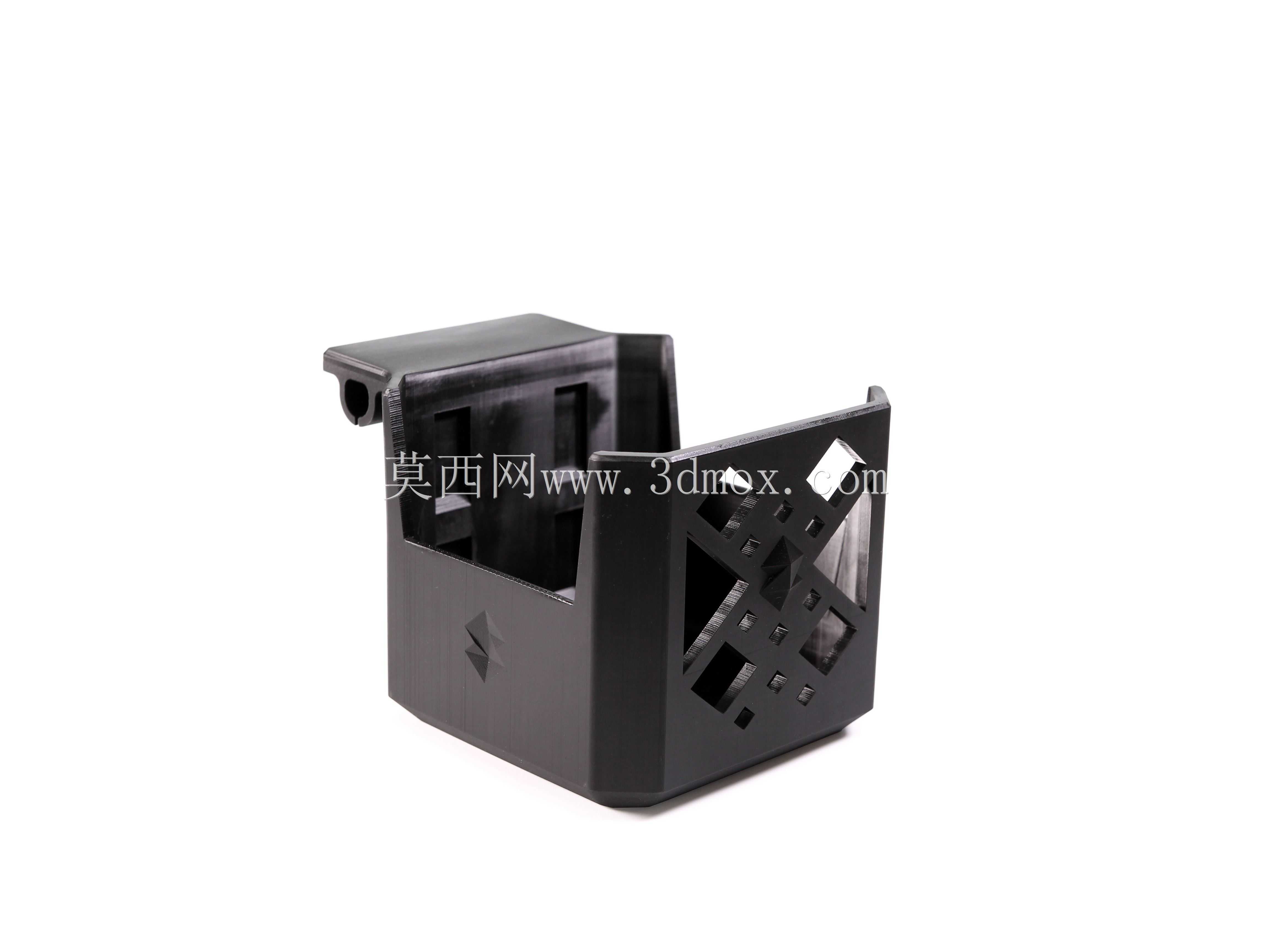

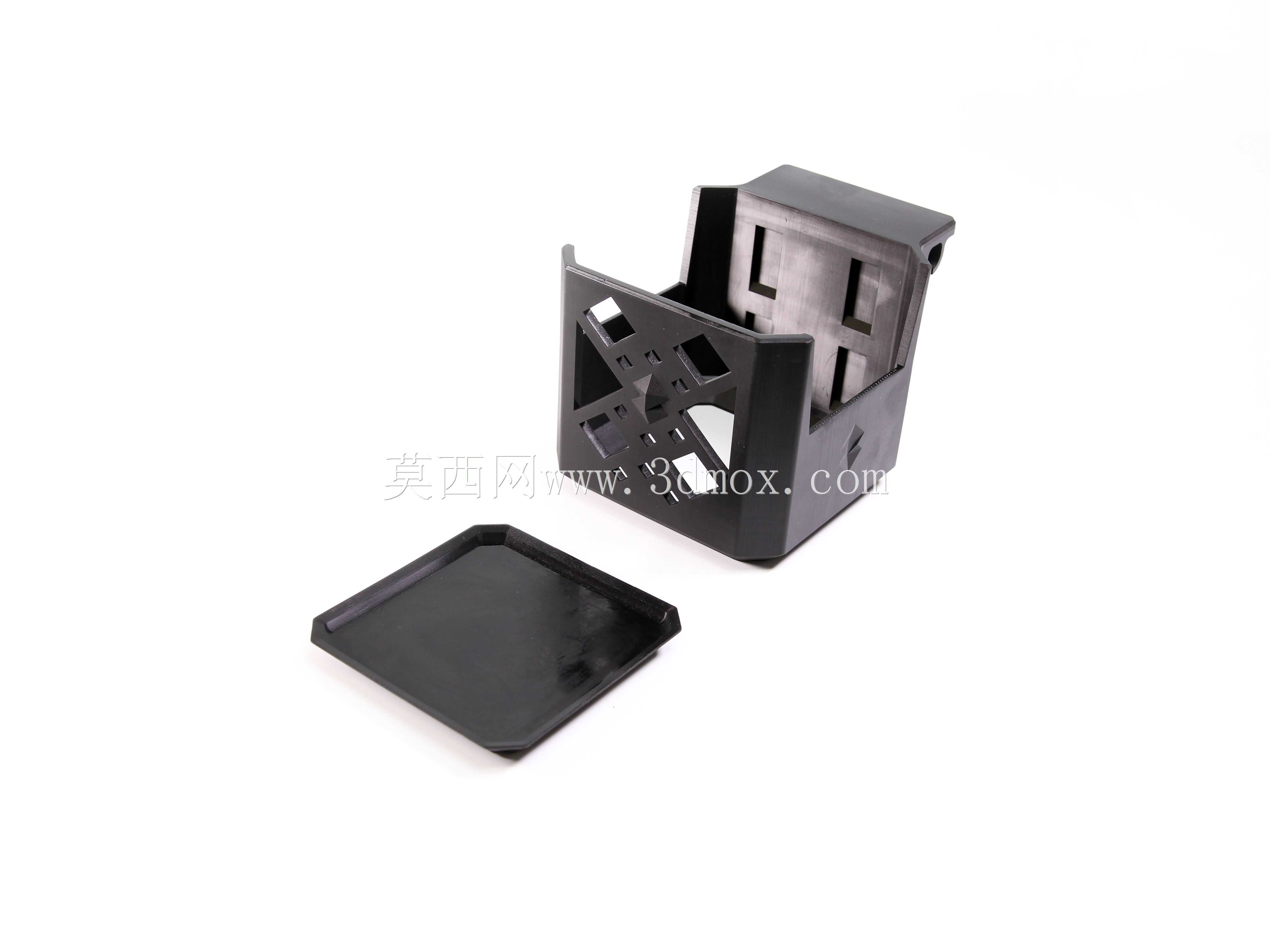

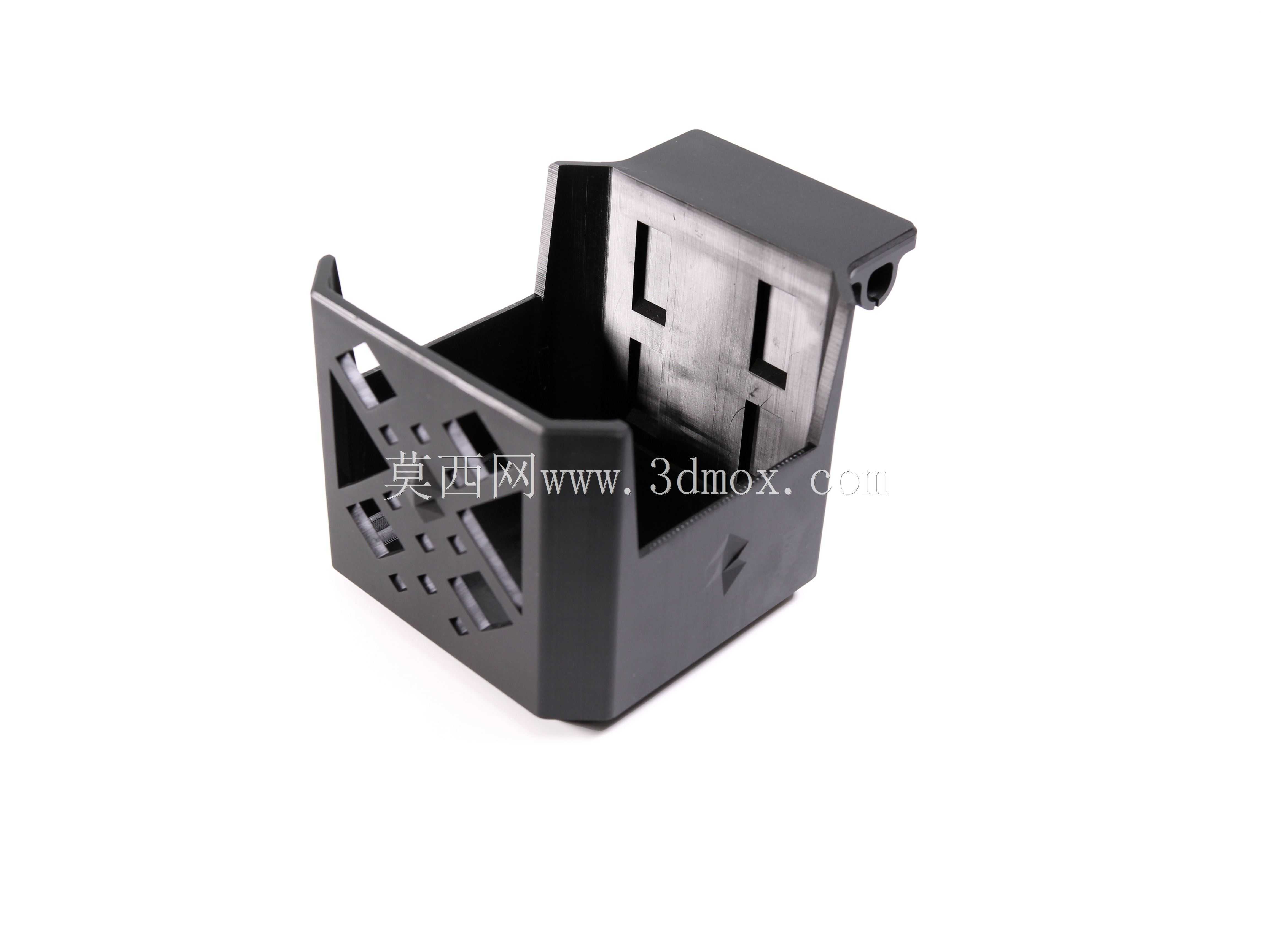

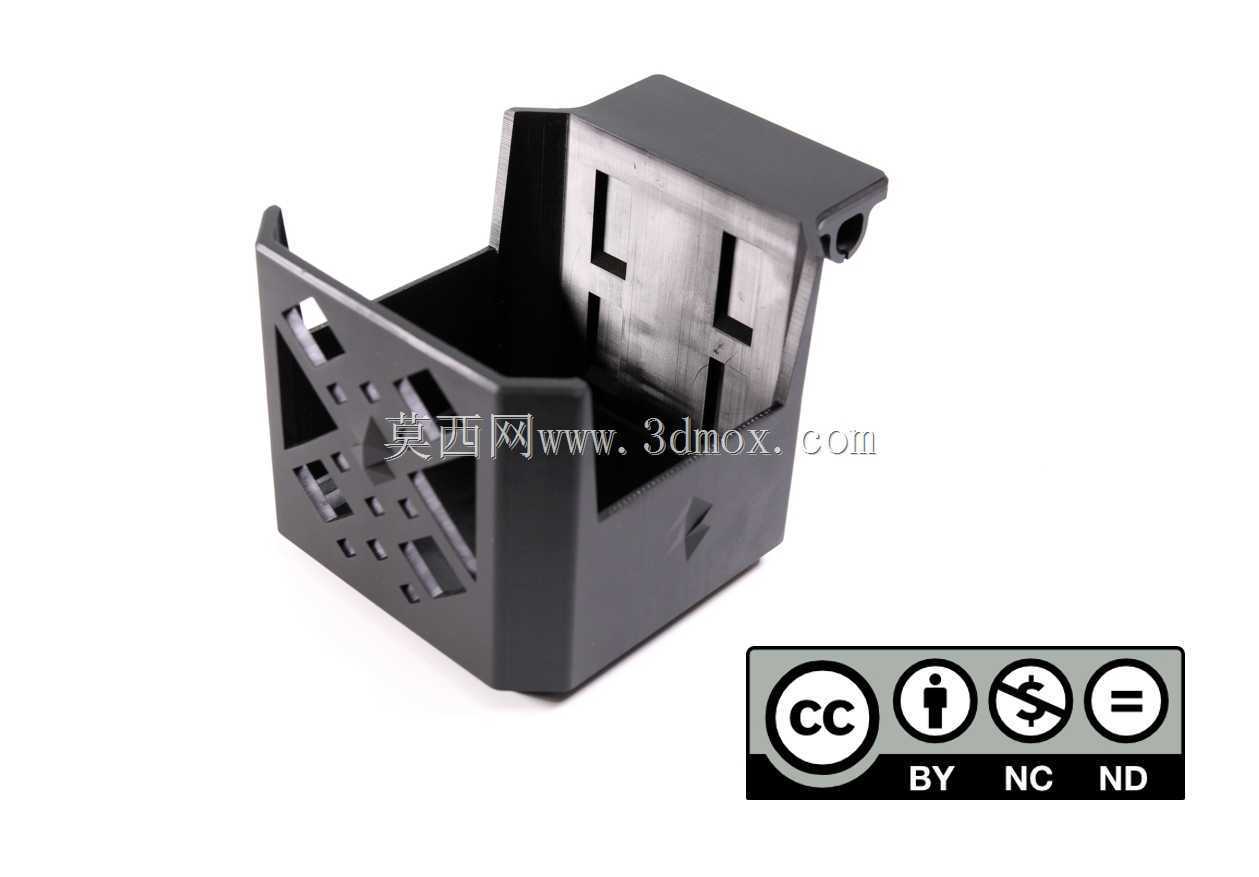

　　日常在光固化3D打印作业场景里，耗材容器的固定一直是容易被忽略但直接影响作业流畅度的细节，这款托架就是针对OriginOne机型配套的1升树脂瓶设计的专用固定结构，解决打印过程中树脂瓶摆放不稳、占用操作台面空间、误碰倾倒导致耗材泄漏的实际问题。从结构设计来看，托架整体采用围合式承托结构，主体为敞口盒型，底部做全平面承托设计，能够完整贴合1升树脂瓶的底部轮廓，避免瓶体放置后出现局部应力集中导致的瓶身变形，侧壁预留多组交错排布的镂空槽，一方面是减轻托架自身重量，降低打印该托架时的材料消耗，另一方面镂空结构能够快速沥水，当托架沾染残留树脂需要清洁时，清洗后的液体可以快速从槽位排出，缩短晾干等待时间，

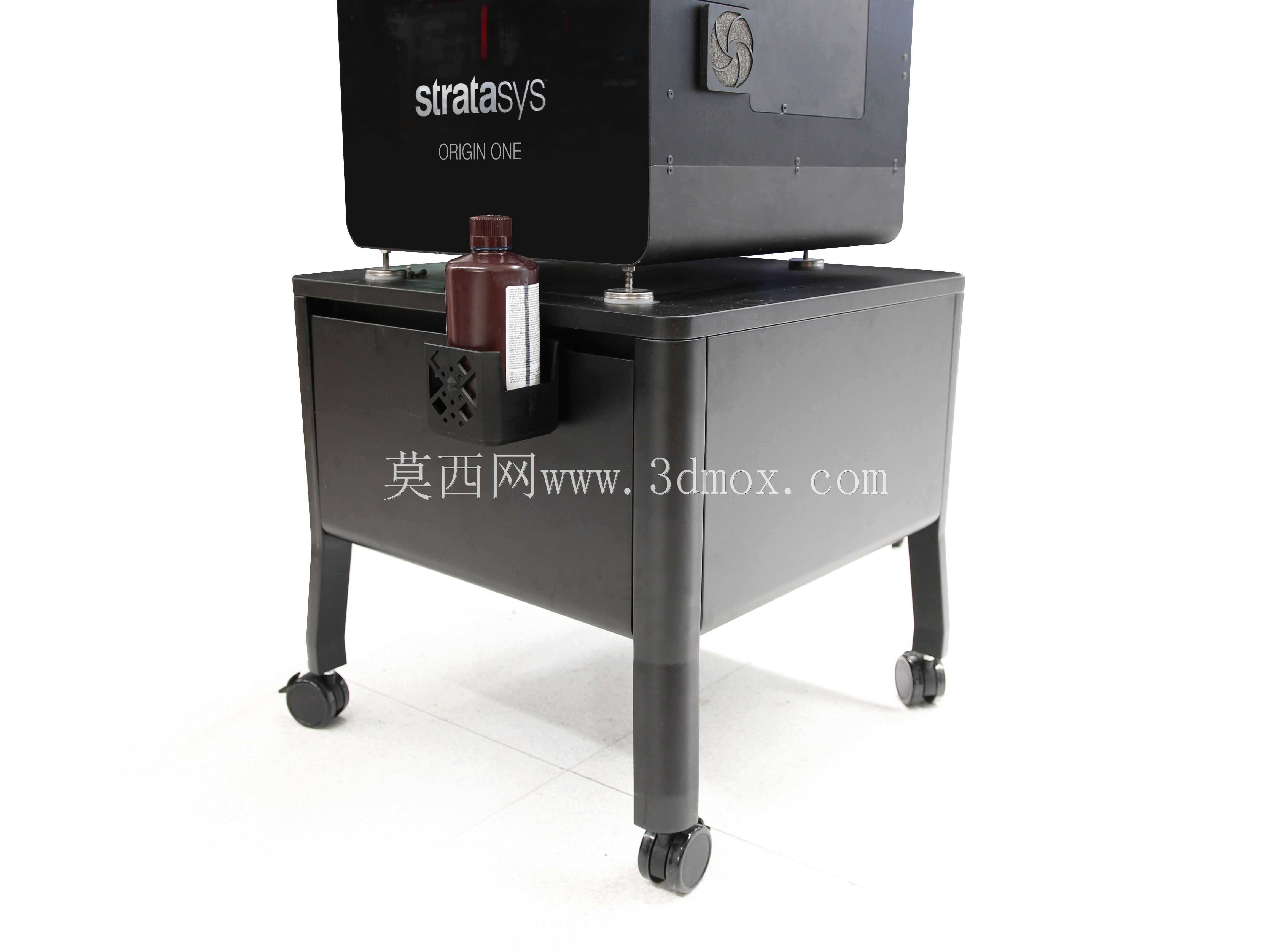

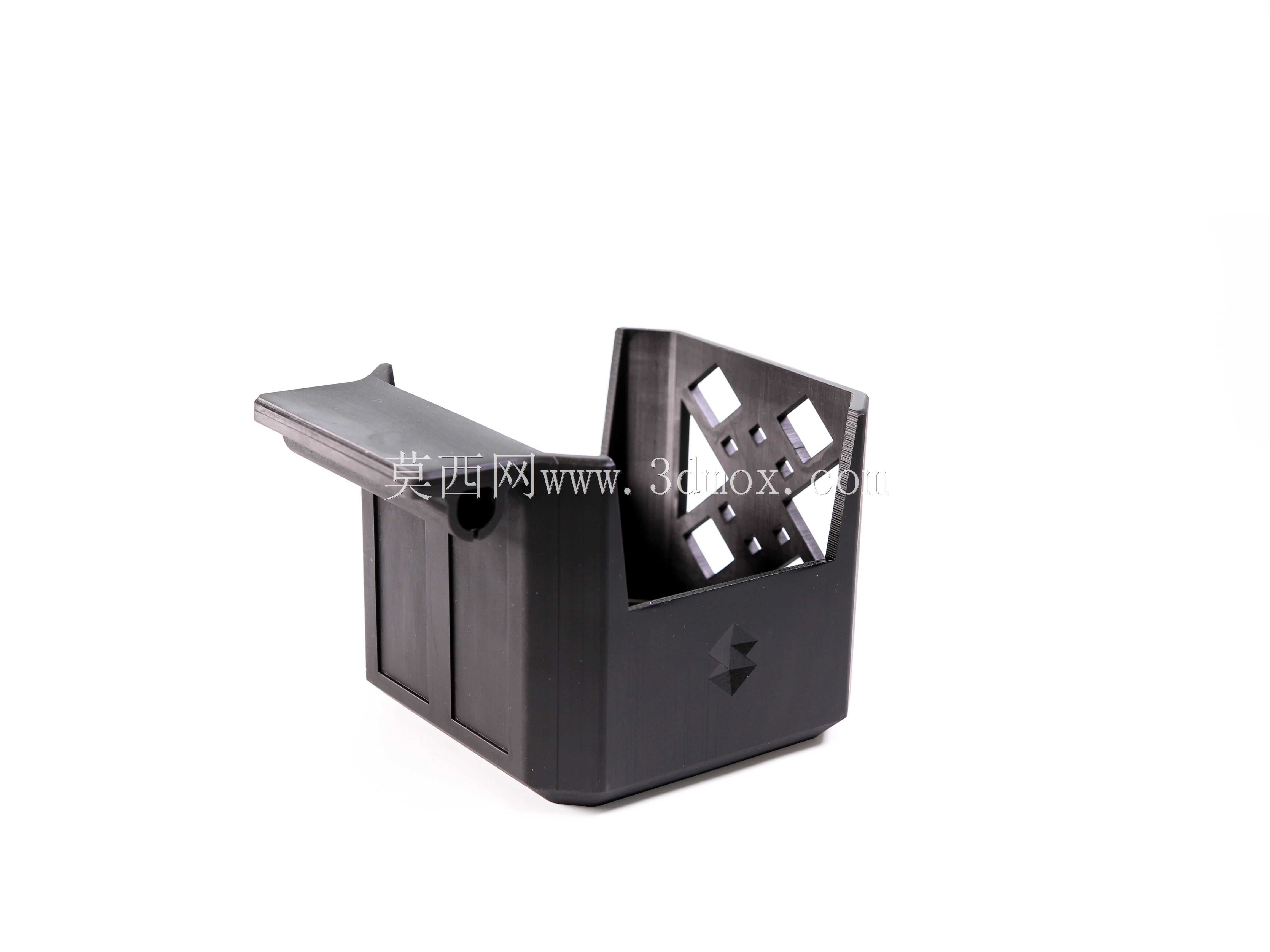

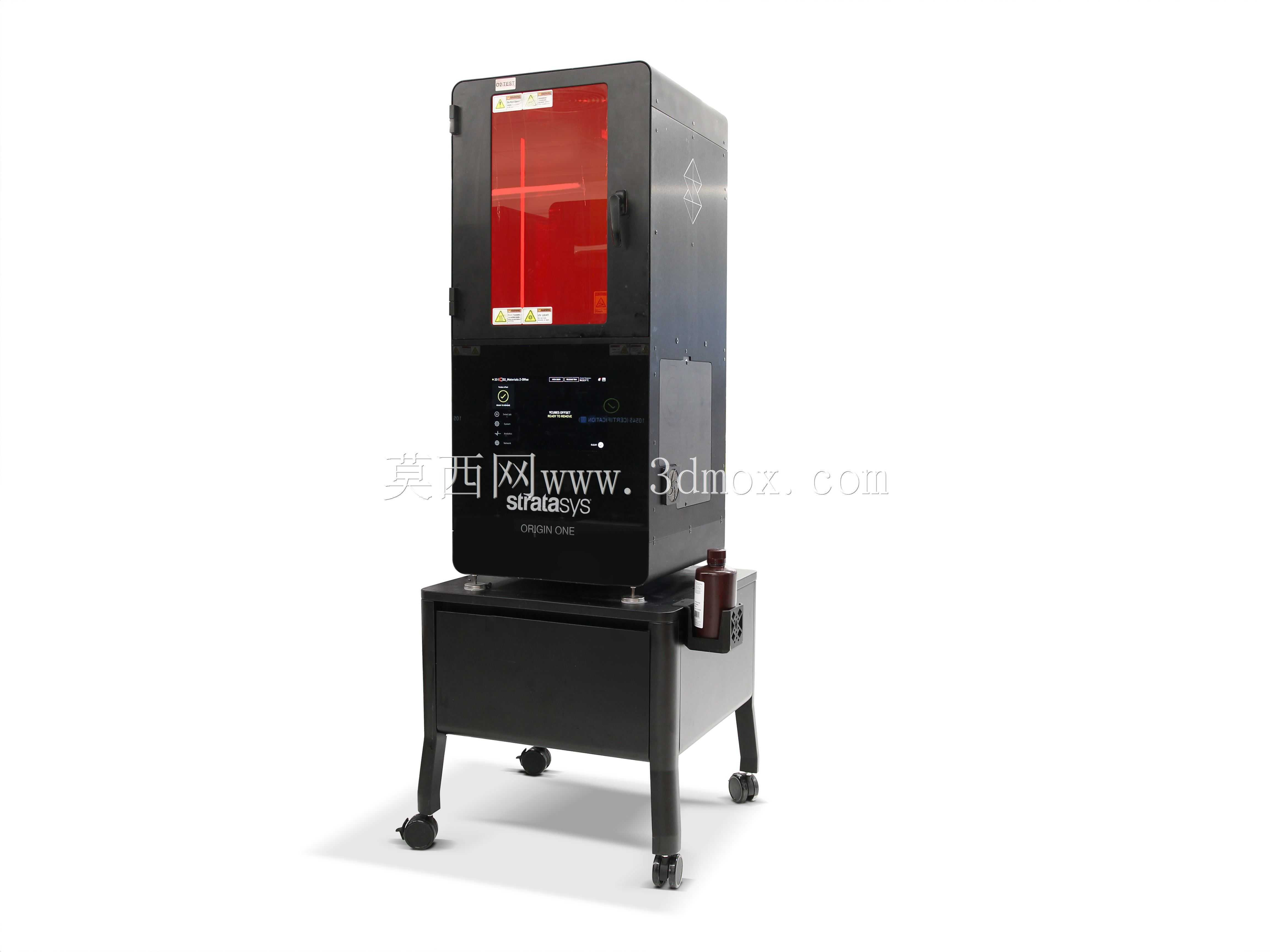

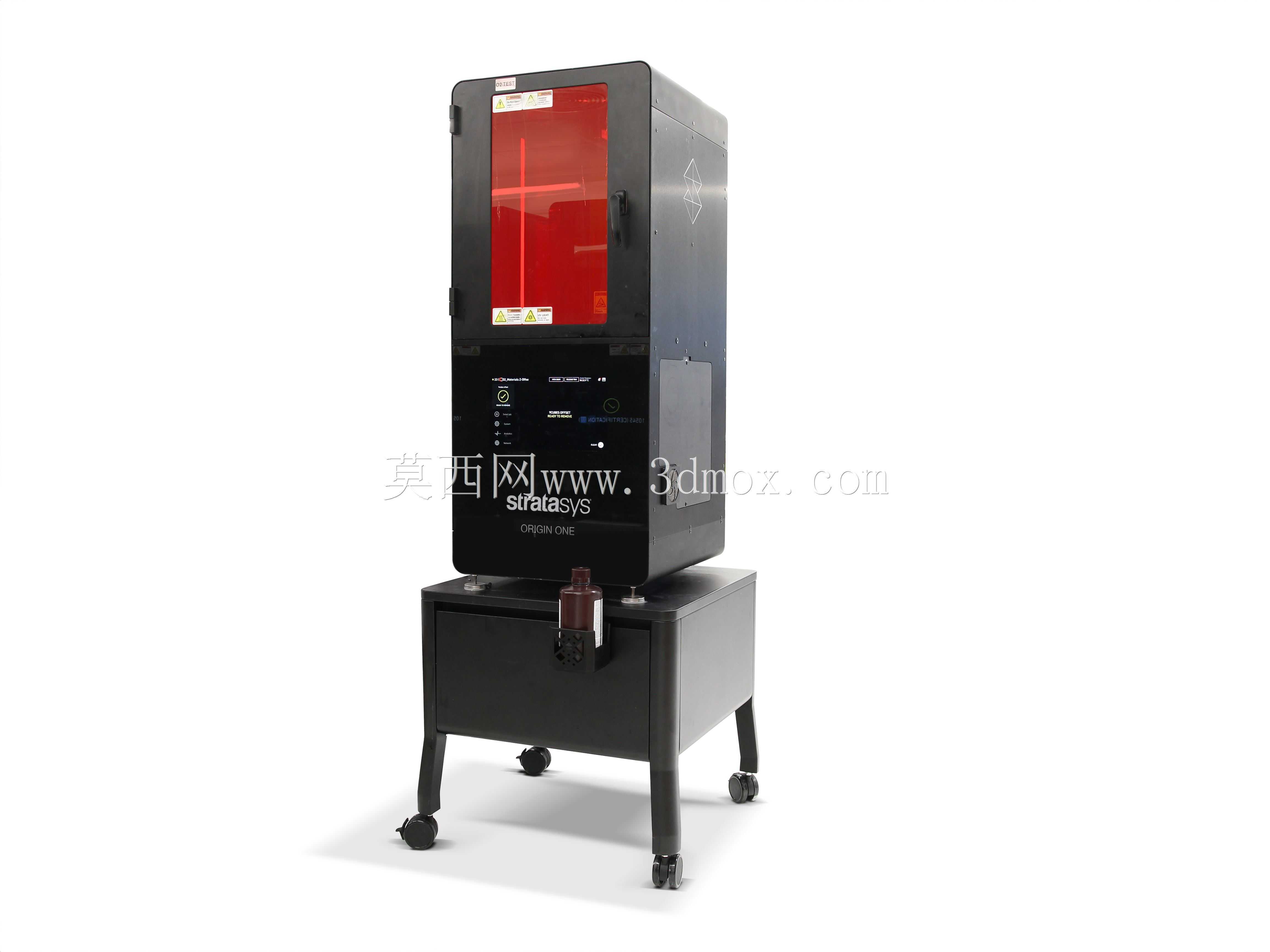

　　同时镂空结构也能减少托架与树脂瓶侧壁的接触面积，避免瓶身标签长期与托架壁面摩擦出现字迹磨损，方便作业人员快速识别不同类型的树脂耗材。托架的其中一个侧壁延伸出带安装孔的凸耳结构，这部分是为螺丝固定安装预留的结构位，作业人员可以根据现场的设备布局，选择将托架通过凸耳的安装孔锁附在设备侧方的机架型材上，也可以利用侧壁的平整面粘贴强磁磁铁，直接吸附在设备的金属外壳表面，不需要额外打孔破坏设备原有结构，除此之外，托架的前侧端面做了平整的安装位面，能够适配常见的3D打印抽屉插件，直接卡装在打印设备配套的工具抽屉前端，拓展抽屉外侧的置物空间，不用额外占用工作台面的操作区域。在安装兼容性设计上，这款托架的内部承托尺寸严格匹配1升规格树脂瓶的外轮廓，

　　瓶体放入后侧壁与托架内壁保留0.8mm的均匀间隙，既不会因为间隙过小导致瓶体卡滞取放困难，也不会因为间隙过大导致瓶体在托架内出现晃动偏移，需要注意的是，该托架的内部卡位尺寸是专门针对对应型号树脂瓶做的适配，与3955规格的树脂瓶存在尺寸差，无法兼容该型号瓶体的放置，选型时需要提前核对耗材容器的外形尺寸。从安装边界来看，当采用螺丝侧装的方式时，凸耳上的安装孔中心距托架背面的距离为12mm，选用M4规格的沉头螺丝即可完成固定，锁附后托架整体向外的伸出长度不超过120mm，不会超出设备侧方的常规安全操作距离，不会对设备旁的走线、操作手柄造成干涉；如果采用磁吸安装的方式，侧壁预留的磁铁粘贴位直径为15mm，厚度为3mm，

　　适配同规格的钕铁硼强磁，粘贴后单颗磁铁的吸附力可达80N，完全能够承载满装1升树脂瓶的整体重量，不会出现滑落风险；如果采用抽屉前端插件安装的方式，托架前侧的卡位凸台尺寸匹配标准3D打印工具抽屉的前端卡槽，推入后即可自动卡紧，不需要额外的固定件，拆卸时只需要向上轻抬托架即可脱出，方便根据作业需求随时调整安装位置。托架的所有棱边都做了R2的圆角过渡处理，没有尖锐的直角结构，避免作业人员在取放树脂瓶的时候被棱角刮伤，也减少应力集中导致的托架边角开裂问题，整体壁厚设计为2.5mm，在采用常规光固化树脂打印制作时，完全能够满足满装瓶体的承重需求，不会出现侧壁变形、底部下塌的问题，侧壁的镂空槽宽度统一为6mm，既能够满足沥水、减重的需求，也不会因为槽宽过大导致小的工具配件从槽位掉落。在实际作业场景中，这款托架除了放置树脂瓶之外，也可以临时放置清洁用的无尘布、铲刀等小型打印辅助工具，拓展置物功能，当多台OriginOne设备并排布置时，可以在每台设备的侧方都安装对应数量的托架，实现单台设备耗材的定点存放，减少作业人员来回取放耗材的走动距离，提升打印作业的操作效率，避免不同类型的树脂瓶混放导致的耗材错用问题。
