皮带卷取用带盘绕带构件结构设计

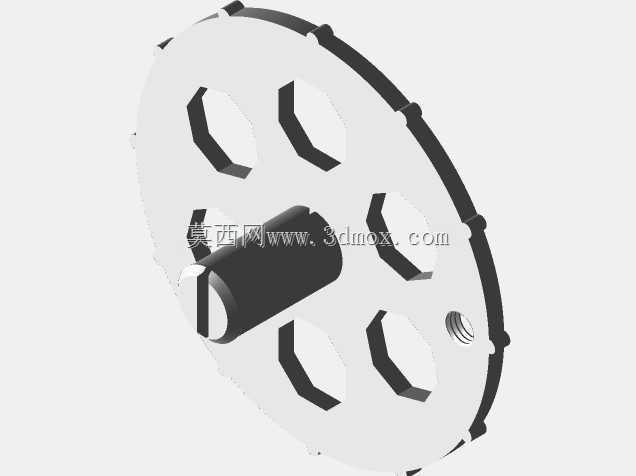

　　在轻工装配、电子元器件生产线后段包装、小型表带类零件加工的工位上，经常会遇到长条状柔性带状零件的规整收纳问题，这类零件如果随意堆放，很容易出现表面刮花、弯折折痕、缠绕打结的情况，既影响后续装配的取件效率，也会因为零件变形导致装配精度下降，这款绕带构件就是针对这类场景设计的专用卷取承载部件。从结构上看，整体采用圆盘式主体设计，中心设置同轴安装通孔，用于和卷取驱动轴配合安装，安装时可以通过轴肩定位保证构件的回转同轴度，避免高速卷取时出现偏心晃动的问题。盘体的外缘设置有一定高度的挡边，挡边的高度根据常规5米长度带状零件的卷绕厚度设计，能够完全容纳卷绕后的带材，防止带材在卷取过程中从盘体边缘滑脱。

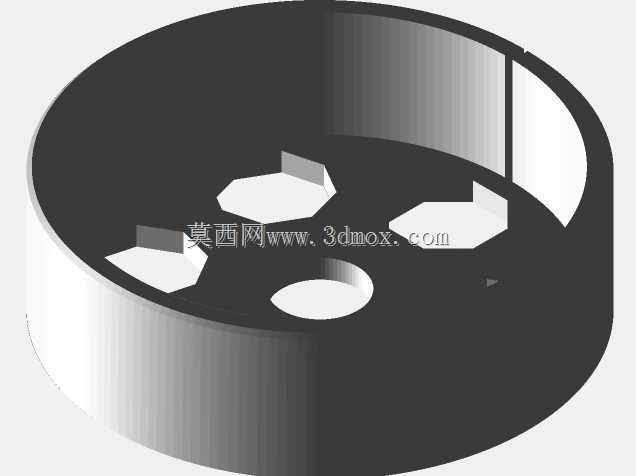

　　盘体内部的承载面上设置了三个均匀分布的异形凸台，这几个凸台的作用有两个：一是在卷取初始阶段，可以将带材的起始端卡在凸台与盘体表面形成的间隙内，不需要额外设置压块或者粘接固定，就能实现带材起始端的可靠固定，避免卷取时带材打滑空转；二是凸台的高度略低于卷绕满盘后带材的内层高度，能够在卷绕过程中对带材的内层形成支撑，避免带材靠近中心孔的位置因为卷绕张力出现过度弯折，尤其是对于皮质、PVC类有一定硬度的带状零件，能够有效减少弯折产生的永久变形。设计时特意将凸台的边缘做了圆弧过渡处理，没有尖锐的棱角，防止卷取过程中凸台边缘刮伤带材的表面，对于表面有印刷涂层、皮质纹理的表带类零件来说，这个细节能够大幅降低卷取过程中的零件不良率。从安装边界来看，

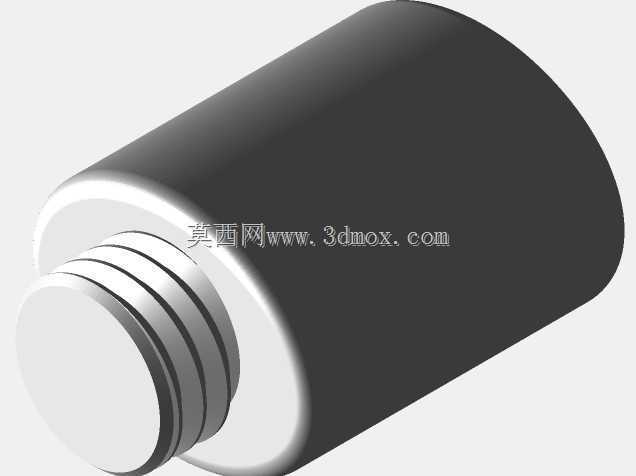

　　盘体的外径尺寸适配常规小型卷取工位的安装空间，不需要对现有工位的机架进行大范围改造，就可以直接替换原有同规格的卷带盘，中心安装孔的尺寸匹配市面上常见的6mm、8mm直径的卷取驱动轴，适配性较强。盘体的厚度控制在合理范围内，既保证了整体的结构强度，在长时间卷取张力作用下不会出现盘体变形，也不会因为厚度过大占用过多的轴向安装空间，适合在多盘并列的卷取工位上使用。实际使用过程中，当驱动轴带动该构件回转时，带材会沿着盘体的圆周方向逐层整齐卷绕，挡边可以限制带材的轴向窜动，保证卷绕后的带材端面整齐，不会出现层间错位的情况，卷绕完成后可以直接将整盘带材连同构件一起取下，转运到下一个装配工位，不需要额外的整理工序。在设计建模过程中，

　　对盘体的壁厚做了针对性的优化，在保证结构刚性的前提下尽可能减少不必要的材料冗余，既降低了构件自身的转动惯量，让驱动电机的启停响应更灵敏，也能减少构件的自重，降低人工搬运整盘带材时的劳动强度。盘体的底面设置有微小的平面度公差要求，保证安装后和驱动轴的定位端面贴合紧密，不会出现安装倾斜导致的卷绕不齐问题。三个凸台的位置度公差控制在合理范围内，保证卷取时带材的受力均匀，不会因为凸台位置偏差导致带材卷绕时出现偏斜。这类卷取构件除了用于表带类零件的卷取收纳，也可以适配小型传动皮带、绝缘胶带、柔性排线等长条状柔性零件的卷取作业，只需要根据带材的宽度调整挡边的间距，就可以拓展应用到更多的卷取场景中。在结构设计时没有采用复杂的可拆卸结构，整体为一体化成型结构，减少了装配环节的误差积累，也降低了长期使用过程中连接件松动的风险，日常维护只需要定期清理盘体表面的杂物即可，不需要复杂的保养流程。针对不同的卷取张力需求，还可以通过调整盘体的壁厚来适配不同的负载场景，对于张力较大的工业皮带卷取，可以适当增加壁厚提升结构强度，对于轻载的薄型带材卷取，可以采用更薄的壁厚降低自重。
