表带生产用5米量程绕带工装结构

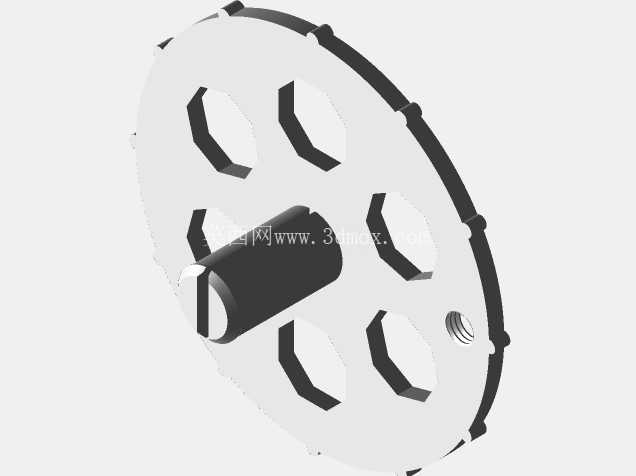

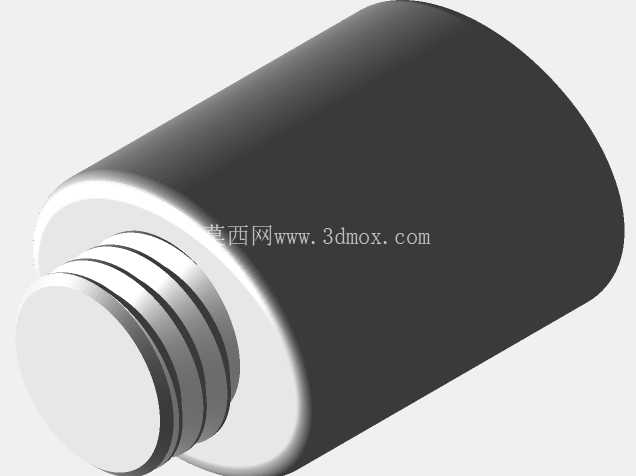

　　在表带规模化生产的工序流转中，长尺寸表带坯料的规整收纳一直是影响后段工序效率的细节痛点，这款绕带结构正是针对5米长度规格表带的绕制定制开发的专用工装，适配皮质、复合材质表带坯料的成卷收纳需求，解决长条形柔性工件在转运、暂存过程中出现的弯折压痕、缠绕打结、表面剐蹭等常见问题。从结构设计逻辑来看，整体采用圆盘式主体构型，中心设置定位通孔，可直接适配生产线现有通用绕制驱动轴的安装尺寸，无需额外定制转接法兰，安装时仅需将中心孔对准驱动轴定位台阶，锁紧端面固定螺钉即可完成装夹，拆装切换的辅助时间可控制在1分钟以内，适配多批次小批量的柔性生产节奏。盘面的三个异形凸台是核心的限位结构，其轮廓尺寸完全匹配表带端头的卡位形状，绕制初始阶段将表带端头卡入凸台与盘面形成的限位槽内，即可实现端头的无额外固定夹持，避免传统胶粘、压块固定方式在表带端头留下压痕或残胶，凸台的高度经过反复验证，恰好略高于单叠层表带的厚度，绕制过程中不会对上层叠绕的表带形成硬干涉，同时能在绕制初始阶段提供足够的旋转扭矩带动表带同步盘绕，不会出现端头打滑导致的绕制松散问题。

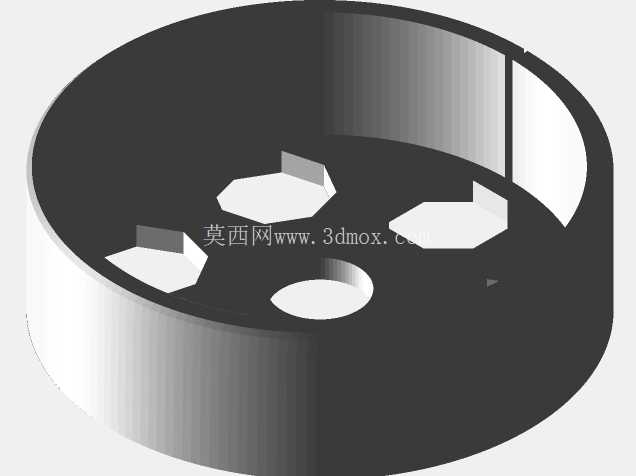

　　盘体的侧壁高度经过精准核算，对应5米长度表带按固定曲率叠绕后的总高度预留了10%的安全余量，既不会因为侧壁过高导致材料浪费、整体重量冗余，也不会因为侧壁高度不足出现绕制后期表带脱出盘体的问题，侧壁的内表面做了微小的拔模斜度处理，绕制完成后取下成卷表带时不会出现内壁卡滞，可直接将成卷的表带从盘体上方平稳取出，不会拉扯变形表带边缘。从实际应用场景来看，这款绕带结构可直接安装在表带裁切工位的出料端，与裁切设备的出料速度做转速匹配，当裁切设备完成5米长度定长裁切后，绕带盘同步完成整段表带的规整盘绕，操作人员仅需取下成卷的表带放入周转托盘即可进入下一工序，相比传统手工盘绕的作业方式，单条表带的绕制时间可缩短70%以上，同时能保证每卷表带的绕制张力一致，盘卷内径统一，方便后续工序的自动化上料抓取。设计过程中针对绕制张力做了专项验证，盘体的旋转阻尼可通过中心轴的锁紧螺母做微调，针对不同厚度、不同硬度的表带材质，可调整对应的阻尼值，保证绕制过程中表带既不会因为张力过大出现拉伸变形，也不会因为张力过小出现盘卷松散、层间错位的问题。盘面的平面度公差控制在0.1mm以内，避免绕制过程中表带出现局部凸起导致的层间压痕，所有与表带接触的棱边都做了R0.5的圆角钝化处理，完全消除锐边剐蹭表带表面的风险。

　　从安装边界来看，整体盘体的外径尺寸适配现有生产线的工位间距，安装后不会与周边的裁切刀架、导向辊轮产生运动干涉，中心孔的公差带采用H7级精度，与通用驱动轴的配合间隙控制在合理范围，高速旋转时不会出现偏心抖动，运行噪音控制在车间允许的范围内，无需额外加装隔音防护结构。盘体采用一体铸造成型后做表面精加工处理，整体结构强度足够，长期反复使用不会出现凸台磨损、盘面变形的问题，日常维护仅需定期清理盘面附着的皮屑、胶渍即可，无需复杂的保养流程，适配车间长期连续作业的使用需求。

　　在实际产线测试过程中，这款绕带结构可适配0.8mm到2.5mm厚度区间的各类表带材质，包括头层牛皮、二层皮、PU复合材质、编织材质等，不同材质切换时仅需微调旋转阻尼即可适配，无需更换整套工装，大幅降低了产线的工装储备成本。绕制完成的表带卷内径统一，叠层整齐，可直接适配后续的冲孔、压印、裁切等工序的自动上料料仓尺寸，无需二次整理盘卷，打通了表带前段加工工序间的物料流转卡点，减少了中间环节的人工介入，对提升整条表带生产线的自动化连续作业能力有明显的实际作用。
