ABS注塑成型金字塔结构手机放置支架

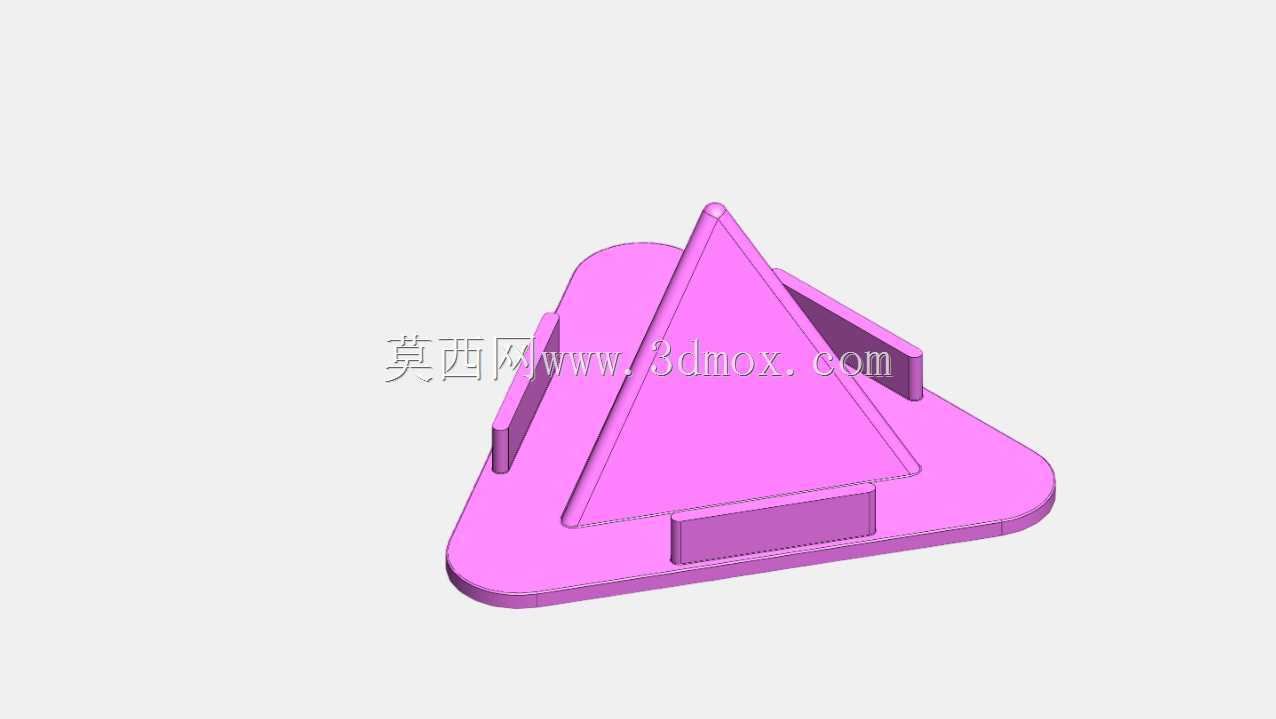

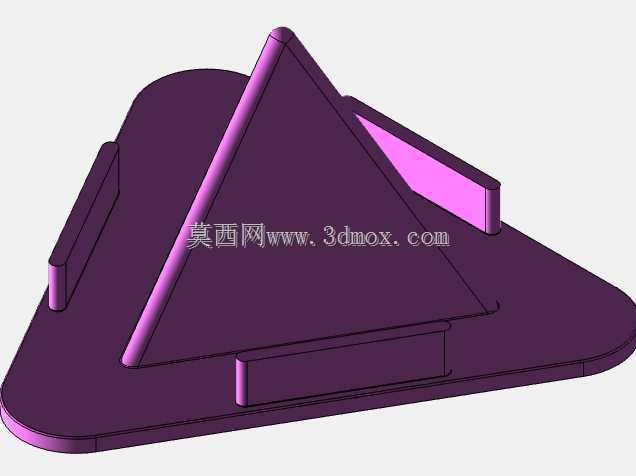

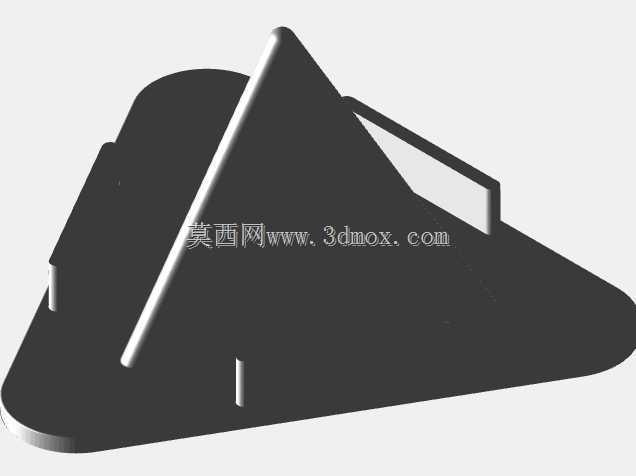

　　日常桌面场景中，手机的临时放置需求长期存在，无论是办公场景下临时查看消息、视频会议时固定机位，还是居家场景下刷看视频、跟练教程，都需要一个占用空间小、放置稳定的支撑结构，这款金字塔形态的手机支架正是针对这类桌面端手机支撑需求开发的注塑结构件。从结构设计逻辑来看，整体采用正三棱锥作为核心支撑构型，这类三角稳定结构在小尺寸支撑件上的优势十分明显，相较于常见的平板折叠支架，三棱锥的三个支撑面可以在极小的投影面积下形成稳定的支撑力系，不会因为手机放置时的重心偏移出现侧翻问题。底座部分采用圆角三角形的薄平板结构，边缘做了R2的圆角过渡，既避免了注塑件锐角位置的应力集中问题，也能防止使用过程中锐角划伤桌面或者使用者手部，

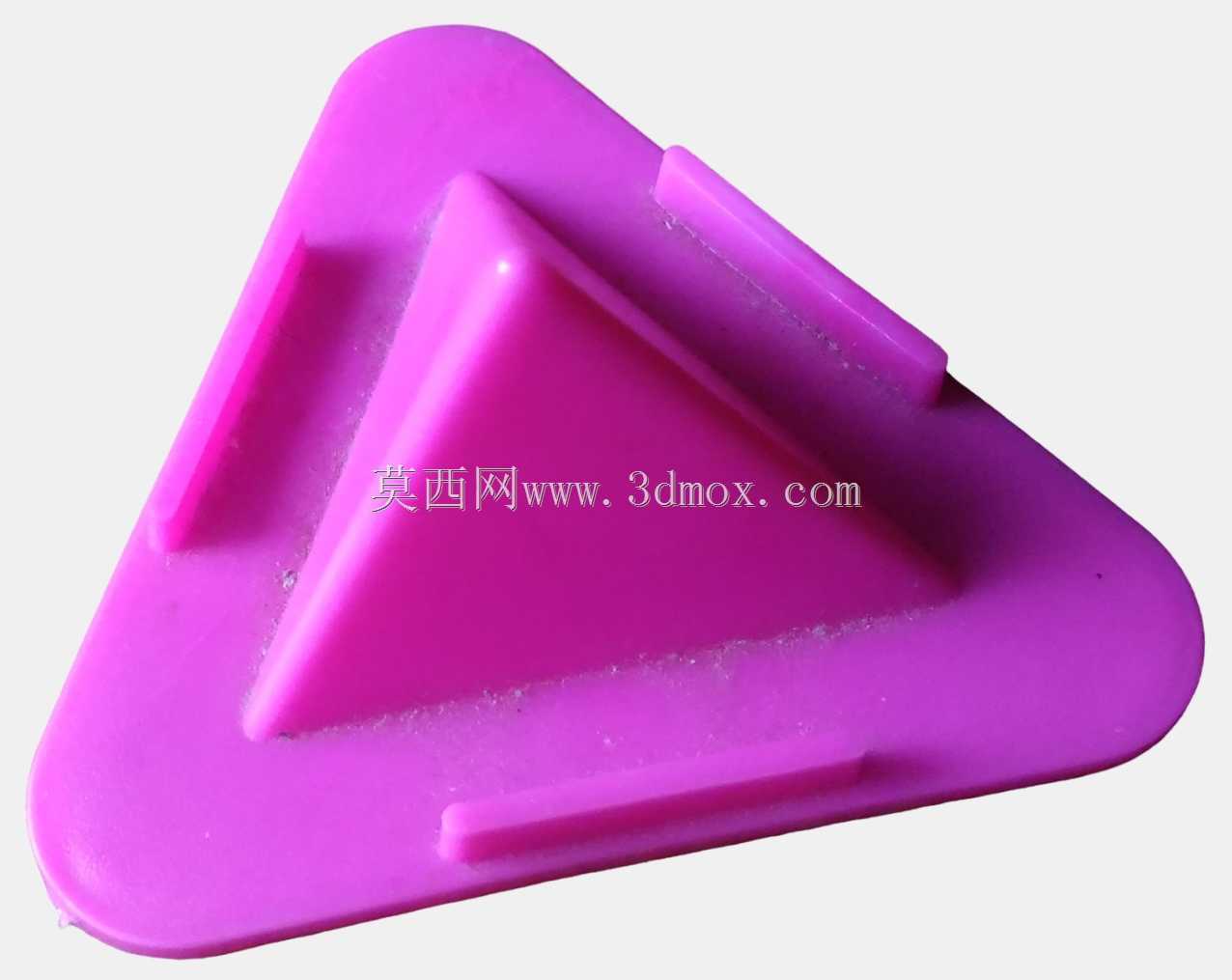

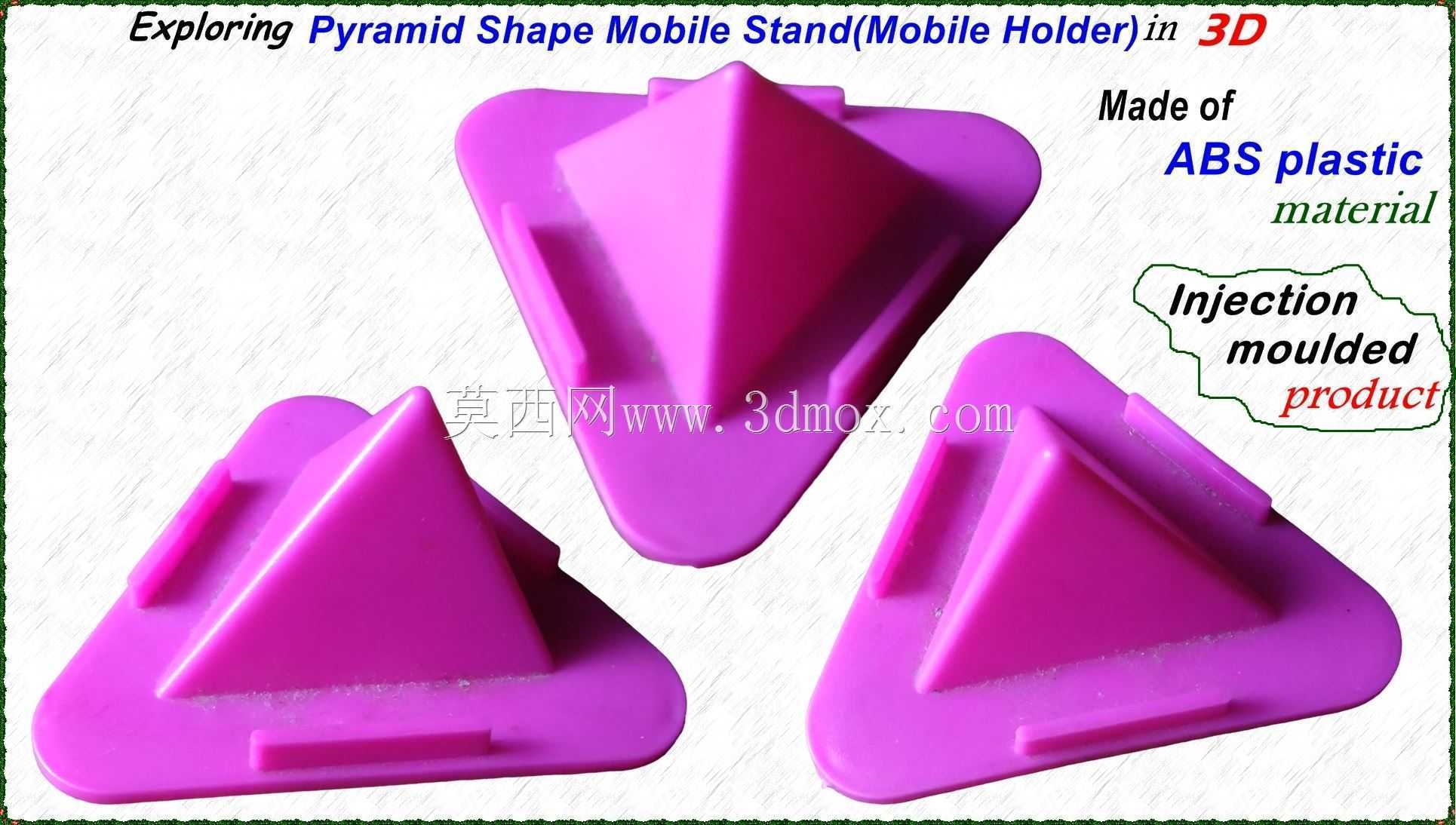

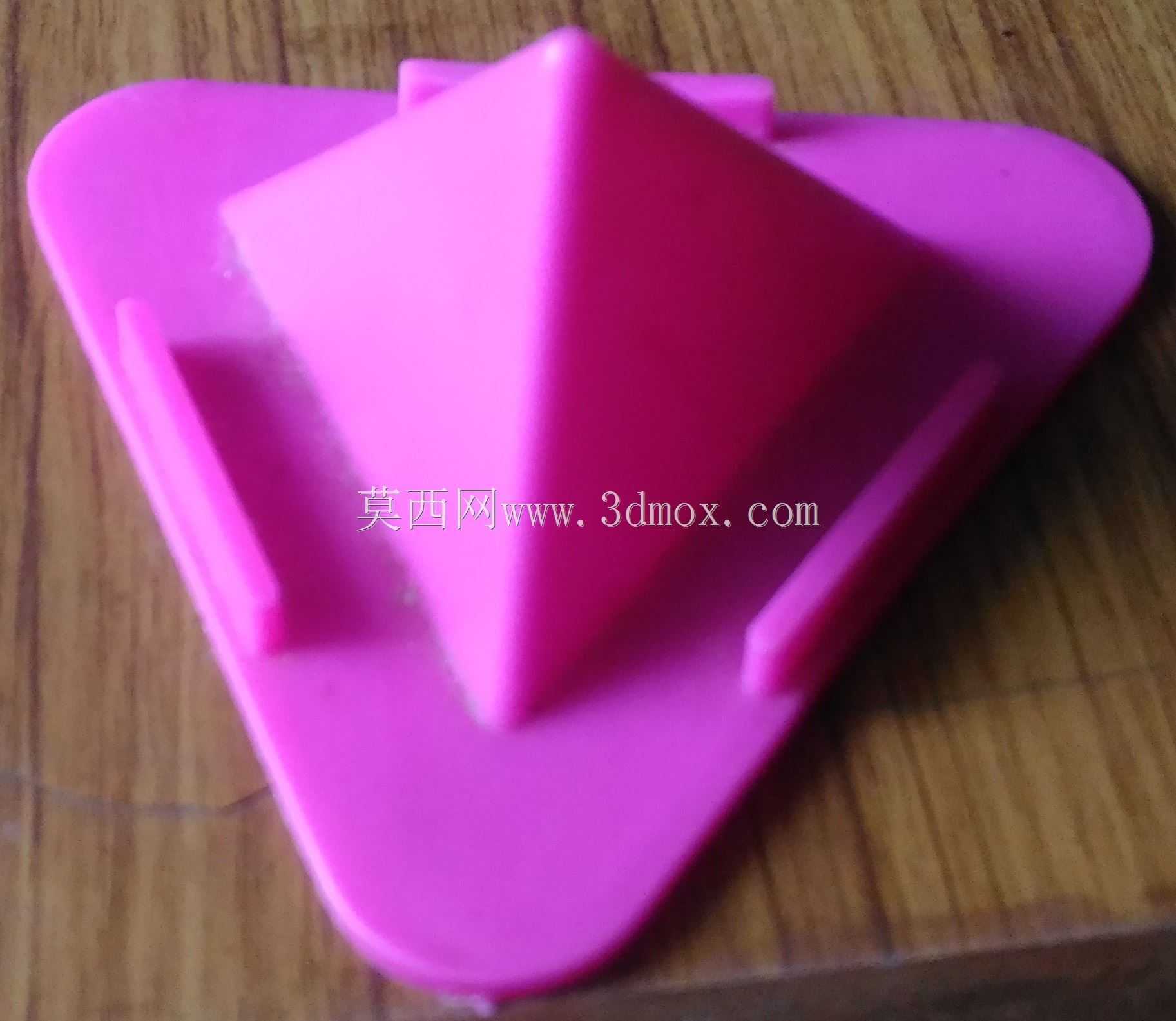

　　底座与核心金字塔支撑锥之间采用一体化注塑的连接结构，没有额外的装配零件，省去了后续组装的工序，也避免了装配间隙带来的结构晃动问题。支撑锥的三个侧面分别对应不同的放置角度，其中一个侧面与底座平面呈65度夹角，适配手机垂直放置的使用场景，比如站立办公时查看通知、扫码操作时的机位固定，此时手机屏幕与使用者视线基本垂直，不需要低头就能清晰查看屏幕内容；另外两个侧面与底座呈45度左右的夹角，适配手机水平放置的场景，比如横屏观看视频、参与线上会议时，这个角度下手机的重心完全落在支撑锥与底座的围合区域内，即使手机套有厚度不超过3mm的保护壳，也能稳定卡在支撑结构上，不会出现滑落问题。材质选用ABS塑料作为注塑原料，这类材料的冲击强度、

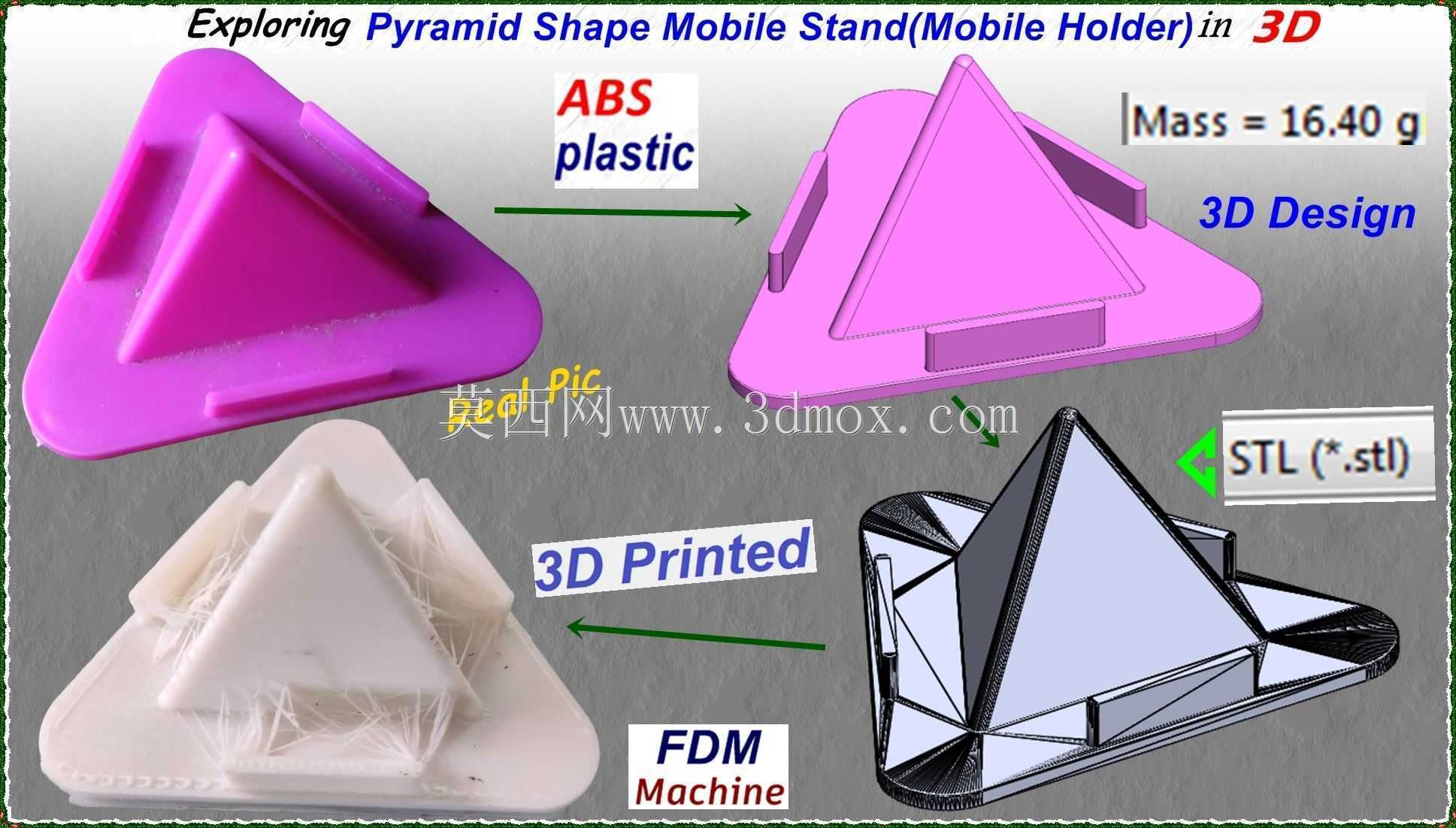

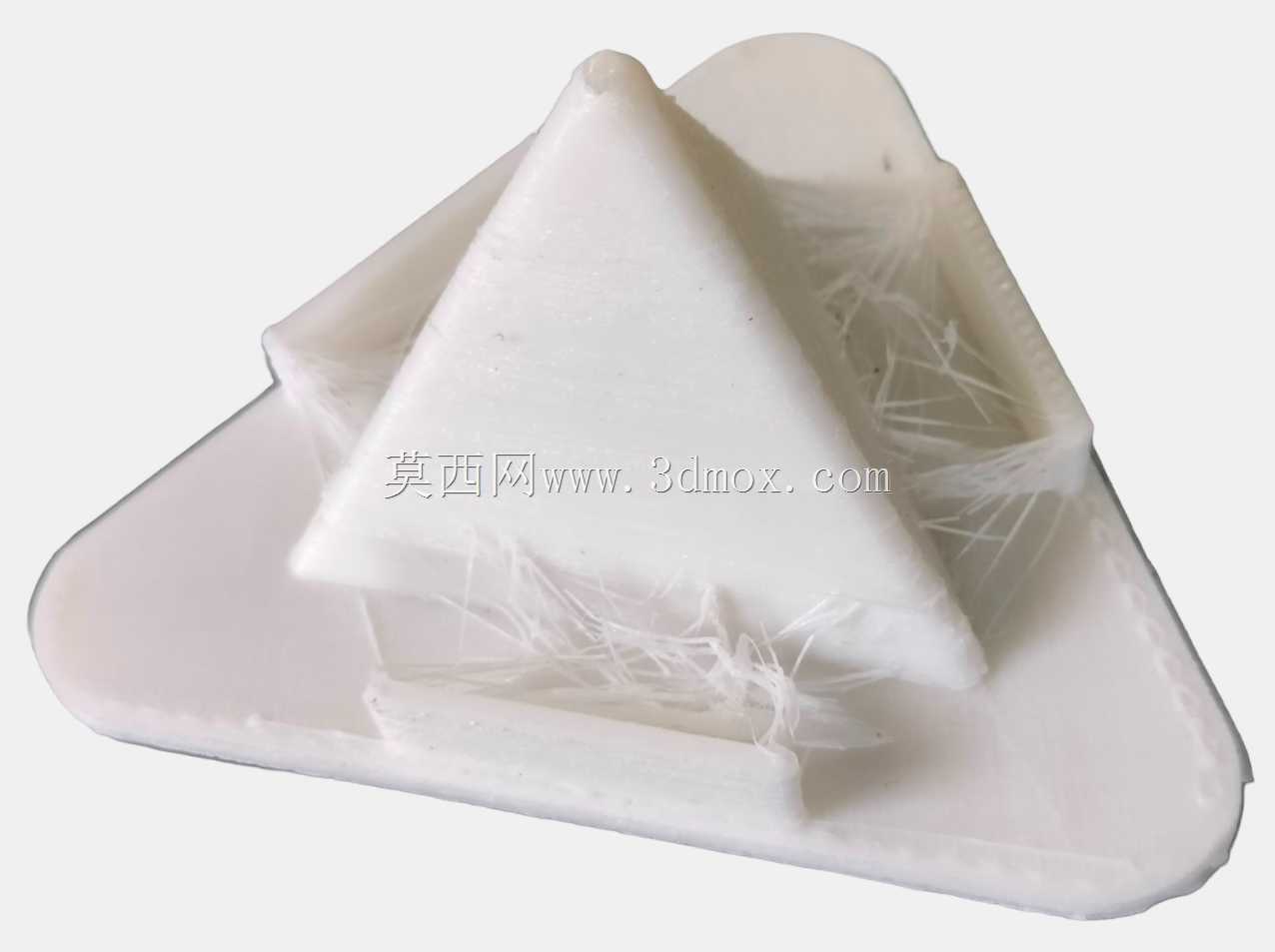

　　尺寸稳定性都能满足日常桌面支架的使用需求，注塑成型后的零件表面光洁度较好，不需要额外的表面喷涂处理就能达到使用要求，同时ABS材料的熔融温度适中，在产品开发阶段也可以直接采用FDM工艺3D打印PLA或者ABS材质的样件进行结构验证，提前测试不同角度下的支撑稳定性、不同重量手机的适配性，减少开模后的修模次数。从安装边界与尺寸适配来看，整个支架的底座最大外接圆直径控制在80mm以内，放置在桌面上仅占用不到一张名片的面积，不会过多挤占桌面的办公空间，支撑锥的高度设置为45mm，既能够保证支撑角度的合理性，也不会因为过高导致支架整体重心上移影响稳定性。支撑锥与手机接触的三个棱边位置都做了1.5mm的圆角处理，同时在接触位置预留了0.

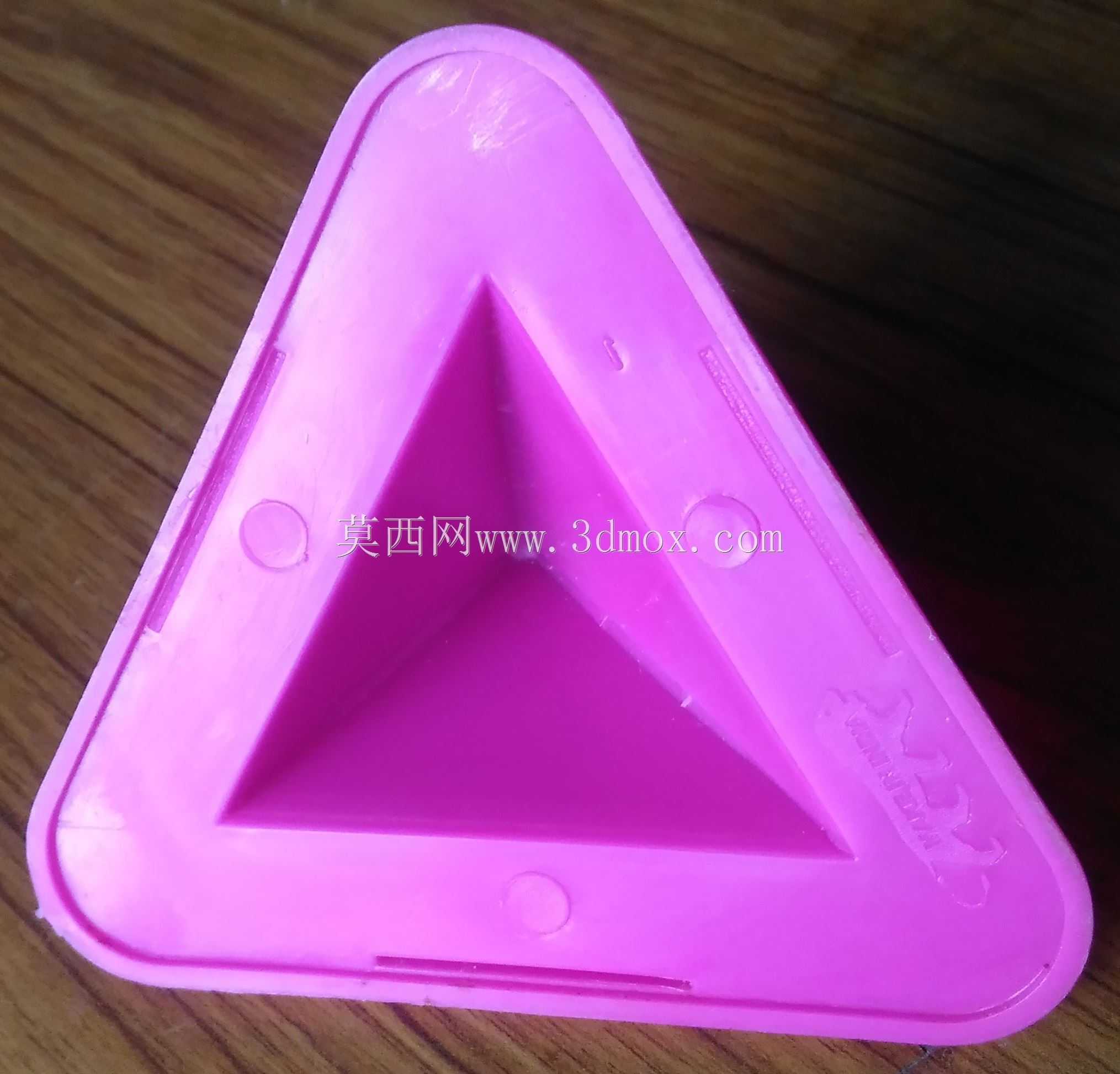

　　8mm的让位间隙，避免手机放置时棱边刮花手机背面或者边框的涂层，底座的下表面可以根据使用需求粘贴薄型硅胶防滑垫，进一步提升支架在光滑玻璃桌面、烤漆桌面上的防滑性能，即使放置手机时施加轻微的向下压力，支架也不会出现滑移问题。结构设计过程中，针对注塑成型的工艺特性做了对应的优化，整个零件的壁厚均匀控制在2.2mm，没有出现壁厚突变的位置，避免注塑过程中出现缩痕、气泡等成型缺陷，支撑锥与底座连接的位置做了均匀的加强筋过渡，筋位厚度控制在1.2mm，既提升了连接位置的结构强度，防止长期使用后连接位置出现断裂，也不会因为筋位过厚导致表面出现缩印。不同于市面上常见的多折叠位可调支架，这款一体化的金字塔支架没有活动铰接结构，不存在铰接位磨损后松动、支架角度无法固定的问题，长期使用的结构可靠性更高，同时一体化的结构清洁起来也更加方便，缝隙位置不容易积攒灰尘，日常使用时只需要用湿抹布擦拭即可完成清洁。在实际适配性测试中，这款支架可以适配屏幕尺寸在4.7英寸到6.9英寸之间的主流智能手机，无论是直边边框的机型还是弧面边框的机型，都能稳定放置，垂直放置时手机的充电接口位置完全外露，不会被支架结构遮挡，放置手机的同时也可以正常插接充电线进行充电，不会影响边充电边使用的需求；横屏放置时，手机的侧边按键位置也做了对应的让位，不会因为支架的挤压导致误触音量键或者电源键。
