双立柱支撑轴类安装基准工装结构

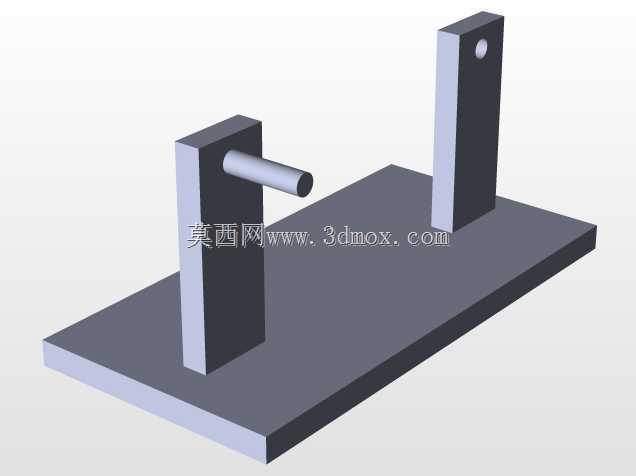

　　在小型零部件装配、教学实验台搭建以及3D打印功能验证场景中，这类双立柱带穿轴孔的基准支撑结构应用十分广泛。不同于重型设备的大型安装基座，该结构主打轻量化、快装适配的使用需求，整体以一块矩形平板作为底部承载基准，平板的平面度在设计时需要控制在合理公差范围内，保证放置在工作台面时不会出现翘曲，两个垂直安装在平板上的立柱分别承担不同的功能定位：其中一侧立柱为实心结构，上部开设同轴的圆形通孔，用于穿装待测试或者待装配的轴类零件，孔的内径与轴径采用间隙配合，既保证轴可以顺畅穿入转动，又不会因为间隙过大导致轴的径向跳动超出允许范围；另一侧立柱上部开设的是盲孔定位结构，孔位与对侧通孔保持严格的同轴度要求，同轴度公差需要控制在0.02mm以内，避免轴穿装后出现卡滞、转动阻力不均的问题。

　　从设计思路来看，该结构没有采用复杂的一体化铸造或者焊接成型方案，而是选择分体式装配结构，底部平板与两个立柱之间可以采用螺栓连接或者定位销加粘接的方式固定，这种设计的优势在于可以根据不同轴长、不同轴径的使用需求快速更换对应规格的立柱，不需要重新制作整个基座，大幅降低了多场景适配的改造成本。立柱的截面选择矩形结构而非圆形，一方面是矩形立柱与平板安装时的定位面更大，连接后的抗倾覆能力更强，在轴类零件承受径向载荷时不会出现立柱歪斜的情况；另一方面矩形结构的加工难度更低，普通的铣削设备就可以完成立柱外形以及安装孔的加工，不需要额外的车削工序，加工周期更短，适合小批量快速制作。

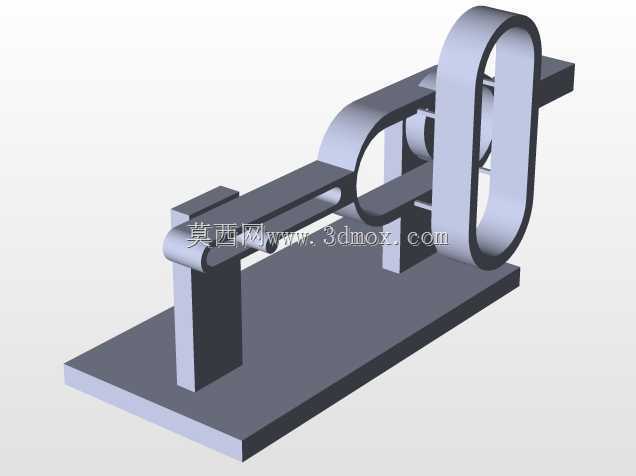

　　在实际使用场景中，这类结构常作为小型转轴的疲劳测试基座、简易曲柄机构的支撑台、3D打印传动结构的验证架使用。底部平板的厚度设计需要兼顾刚性与轻量化要求，厚度过薄会导致平板在受力时出现中部下凹，影响两个立柱的同轴度，厚度过大则会增加整体重量，不便于搬运和在实验台上移位。两个立柱的安装位置并非随意设置，而是根据穿装轴的常用长度预留了足够的操作空间，立柱与平板边缘的距离需要满足安装紧固件时的操作空间要求，同时立柱的高度设计需要保证穿装的轴类零件在转动时不会与底部平板发生干涉，轴的最低点与平板上表面之间预留至少5mm的安全间隙，避免加工误差或者装配误差导致轴转动时刮擦平板表面。

　　安装边界方面，该结构的底部平板四个角可以预留沉头安装孔，在需要长期固定使用的场景下，可以通过螺栓将整个基座固定在T型槽工作台或者铝型材框架上，进一步提升整体的刚性；如果是临时测试场景，直接依靠平板自身的重量就可以保持稳定，不需要额外固定。穿轴孔的位置高度设计也考虑了手动操作的便利性，距离工作台面的高度保持在120mm到180mm之间，操作人员在拆装轴件、挂载测试载荷时不需要过度抬臂或者俯身，符合人体工程学的操作要求。立柱上的安装孔没有设计键槽或者紧定螺钉孔，是为了适配更多不同的使用需求，使用者可以根据实际需要自行在孔位周边加装紧定螺钉、轴承座等配件，既可以作为无动力的转轴支撑，也可以加装小型轴承后作为低转速传动机构的固定支撑，拓展性较强。

　　从结构刚性的角度考量，两个立柱与平板的连接面在加工时需要保证与立柱侧面的垂直度，垂直度公差控制在0.01mm以内，避免立柱安装后出现向内或者向外倾斜的情况，导致轴穿装后出现别劲的问题。平板的上表面作为整个结构的安装基准面，加工时需要去除所有毛刺，表面粗糙度达到Ra3.2即可，不需要过高的表面处理要求，在满足使用精度的前提下控制加工成本。整体结构没有多余的装饰性设计，所有的几何特征都服务于功能需求，没有冗余的结构，既适合采用传统机加工方式制作金属材质的实物，也适合采用FDM3D打印方式制作塑料材质的验证件，不同加工方式下只需要根据材料的刚性差异适当调整立柱与平板的厚度参数即可，不需要改动整体的结构布局。
