航空发动机喷嘴量规检测夹具结构设计

　　在航空发动机燃油喷射系统的零部件加工环节，喷嘴类零件的孔径、形位公差检测精度直接决定燃油雾化效果与燃烧效率，这套夹具正是针对喷嘴量产环节的快速量规检测需求开发的专用工装。从实际产线应用来看，航空喷嘴的喷孔直径通常在0.2mm到1.2mm区间，锥面跳动、孔位同轴度公差要求普遍在0.005mm以内，传统通用检具装夹找正单次耗时超过2分钟，无法满足批量零件的全检节拍要求，这套夹具通过定位基准与零件加工基准统一的设计思路，将单零件装夹找正时间压缩到15秒以内，检测重复定位精度控制在0.002mm范围内，完全适配量产线的快检需求。

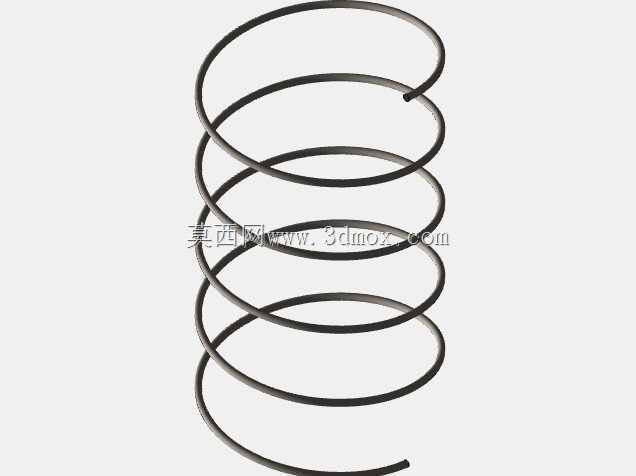

　　设计过程中首先梳理了喷嘴零件的定位逻辑：以喷嘴的安装法兰端面作为主定位面，限制三个移动自由度与两个转动自由度，法兰上的两个工艺定位孔配合菱形销与圆柱销，完成剩余转动自由度的限制，完全遵循六点定位原理，避免过定位导致的零件装夹变形。考虑到航空喷嘴多采用高温合金材质加工，薄壁部位壁厚不足1mm，夹具的夹紧元件采用聚醚醚酮材质的压头，夹紧力通过扭矩螺钉控制在8N·m，既保证装夹稳定性，又不会压伤零件薄壁结构，同时夹紧点避开了喷孔检测区域，不会对量规的进出造成干涉。

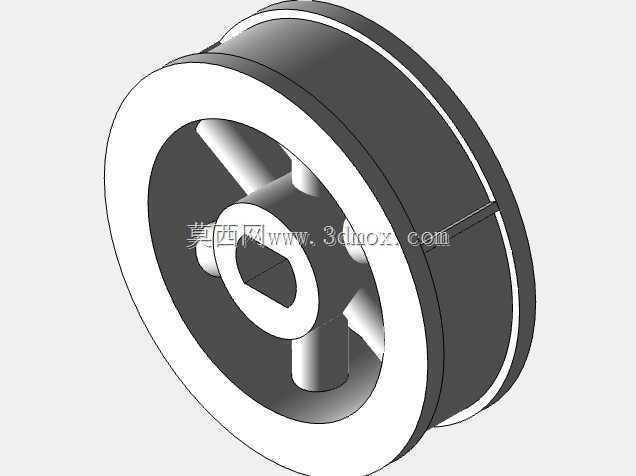

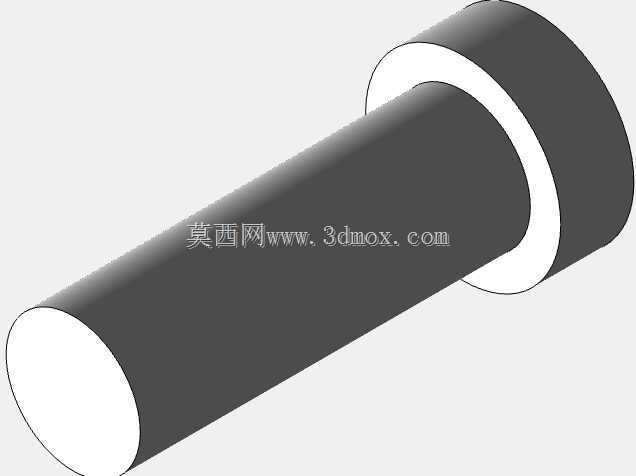

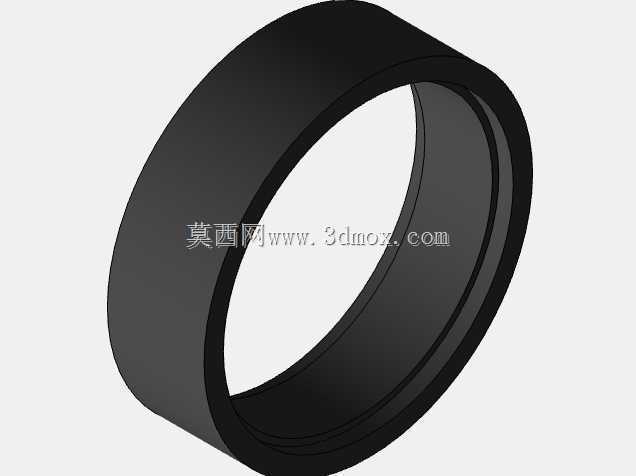

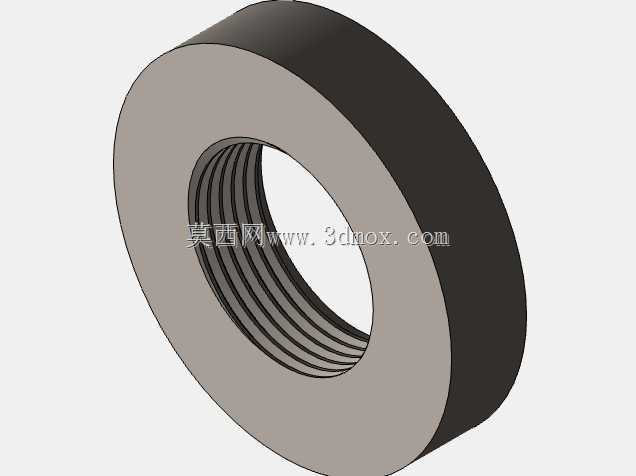

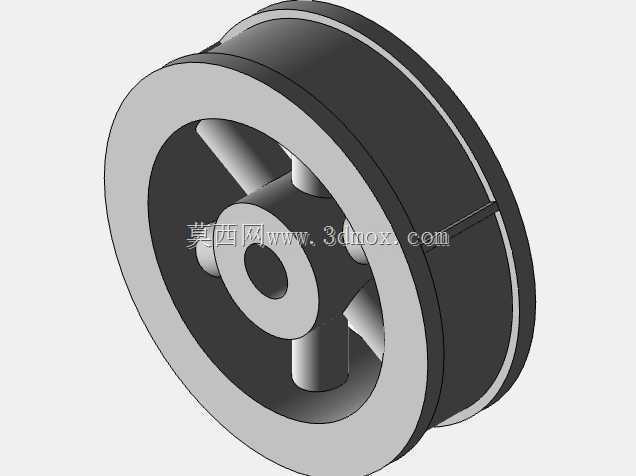

　　从结构组成来看，夹具分为底座、定位组件、夹紧组件、量规导向套四个核心模块。底座采用45号钢调质处理，平面度加工到0.003mm，底部设置标准槽口可直接固定在检测平台或二次元影像仪的工作台上，安装边界尺寸控制在120mm×80mm×65mm，适配多数常规检测设备的工作台装夹范围。定位组件的衬套采用硬质合金YG8材质，内孔与喷嘴外圆的配合间隙控制在0.003mm，长期使用磨损后可单独更换衬套，无需更换整个夹具主体，降低后期维护成本。量规导向套与定位衬套的同轴度经过精密研磨，保证量规进入喷孔时不会出现偏斜，避免量规磨损或零件孔壁被刮伤。

　　实际使用场景中，这套夹具不仅可配合光滑塞规完成喷孔直径的通止检测，还可配合专用深度量规完成喷孔深度、密封锥面位置度的检测，更换不同规格的定位衬套与导向套后，可适配3种不同型号的航空喷嘴检测需求，无需重新制作整套夹具。针对加工现场的切削液残留问题，夹具底座设置了排液槽，检测过程中残留的清洗液可顺着排液槽流出，不会积存在定位面内影响定位精度，所有钢制部件均经过发黑处理，具备基础的防锈能力，适配车间现场的复杂使用环境。

　　在设计验证阶段，针对夹具的重复装夹精度做了200次循环装夹测试，每次装夹后用千分表打喷嘴喷孔的径向跳动，数值波动均不超过0.002mm，完全满足检测精度要求。同时针对夹紧力做了破坏性测试，当夹紧扭矩超过12N·m时，压头会先出现形变，不会损伤被检测的喷嘴零件，避免操作失误导致的零件报废。这套夹具的结构没有采用复杂的气动或液压夹紧结构，全部采用手动螺旋夹紧，操作门槛低，一线检测人员经过10分钟培训即可独立操作，且无需外接气源电源，可灵活布置在加工线旁的检测工位，减少零件周转的等待时间。

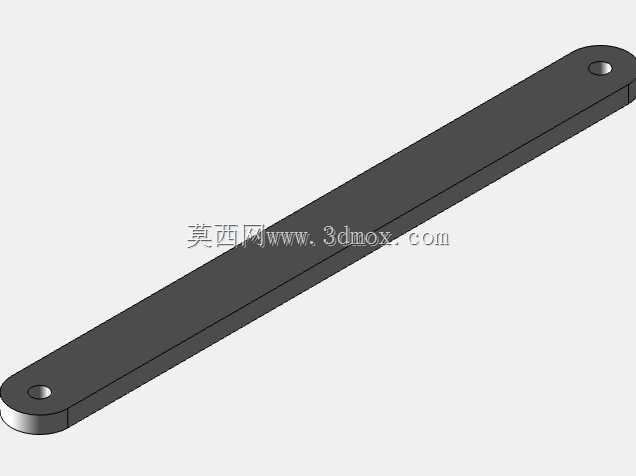

　　从安装适配性来看，底座的安装槽间距兼容标准光学检测平台的螺纹孔距，也可通过压板直接固定在大理石检测平台上，不需要额外制作过渡连接板。夹具的整体重量控制在2.3kg，单人即可完成搬运与工位调整，针对小批量多品种的生产模式，更换定位组件的时间不超过3分钟，可快速切换不同零件的检测任务，不会占用过多的生产准备时间。
