工业级铝壳信号处理传输单元结构设计

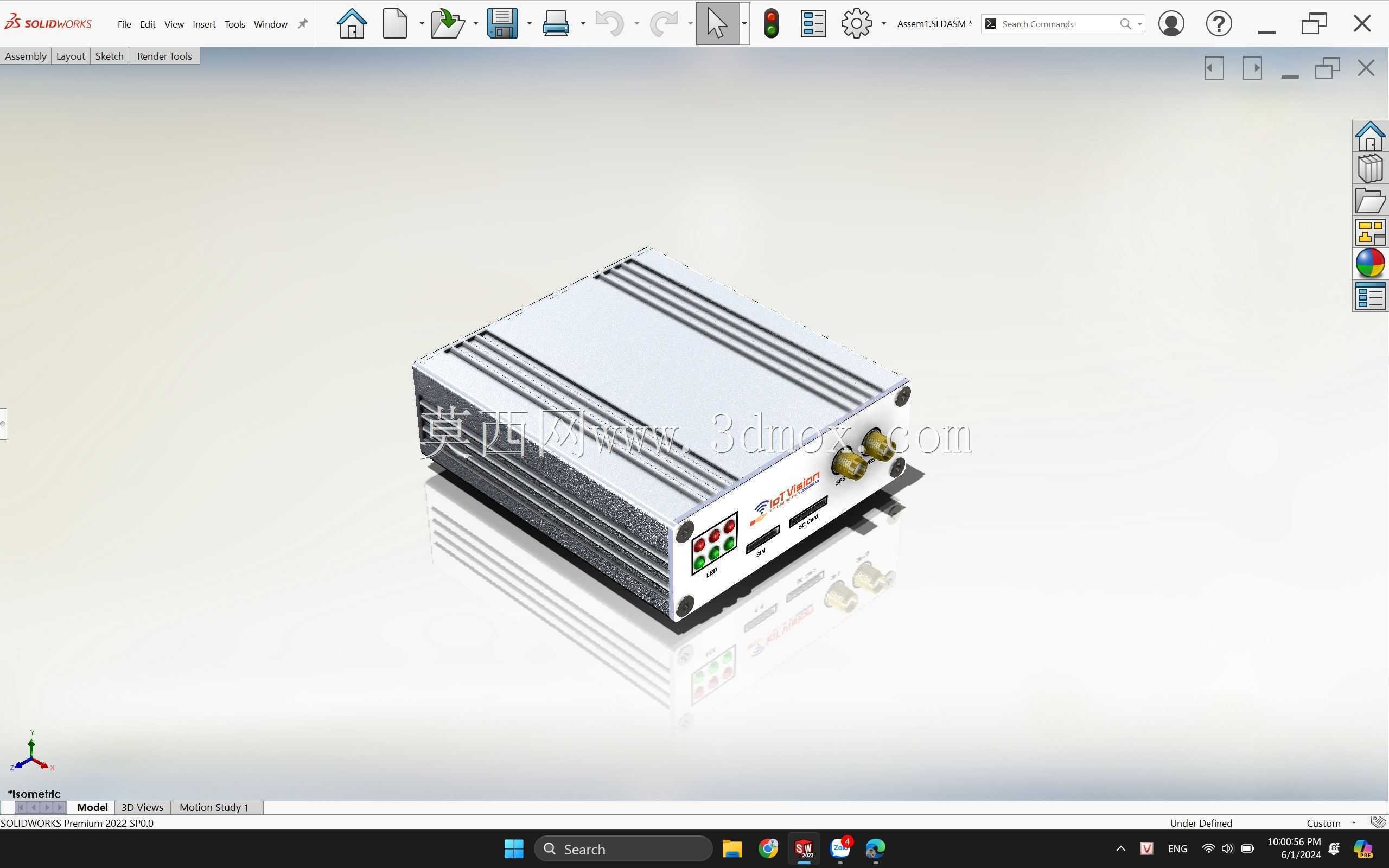

　　在工业现场的信号采集、边缘计算部署场景里，这类带散热鳍片的铝壳单元是很常见的硬件载体，不少做电力工况监测、产线设备数据采集的项目里，都会用到同结构形式的硬件模块。从结构设计的角度看，这个单元的壳体采用拉伸铝型材一体成型的思路，顶面直接加工出平行排布的散热鳍片，没有额外加装散热风扇，属于被动散热结构，这种设计的好处是没有运动部件，能在多粉尘、高湿度的工业车间环境里长期稳定运行，不需要定期清理风扇积灰，也避免了风扇轴承磨损带来的故障点，适合部署在无人值守的户外电力柜、车间设备侧的安装位里。

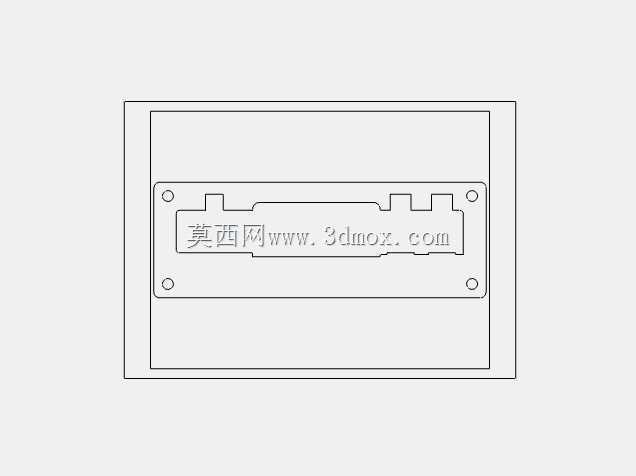

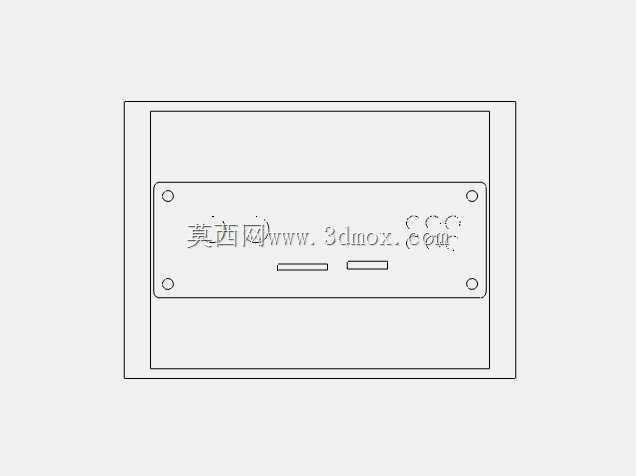

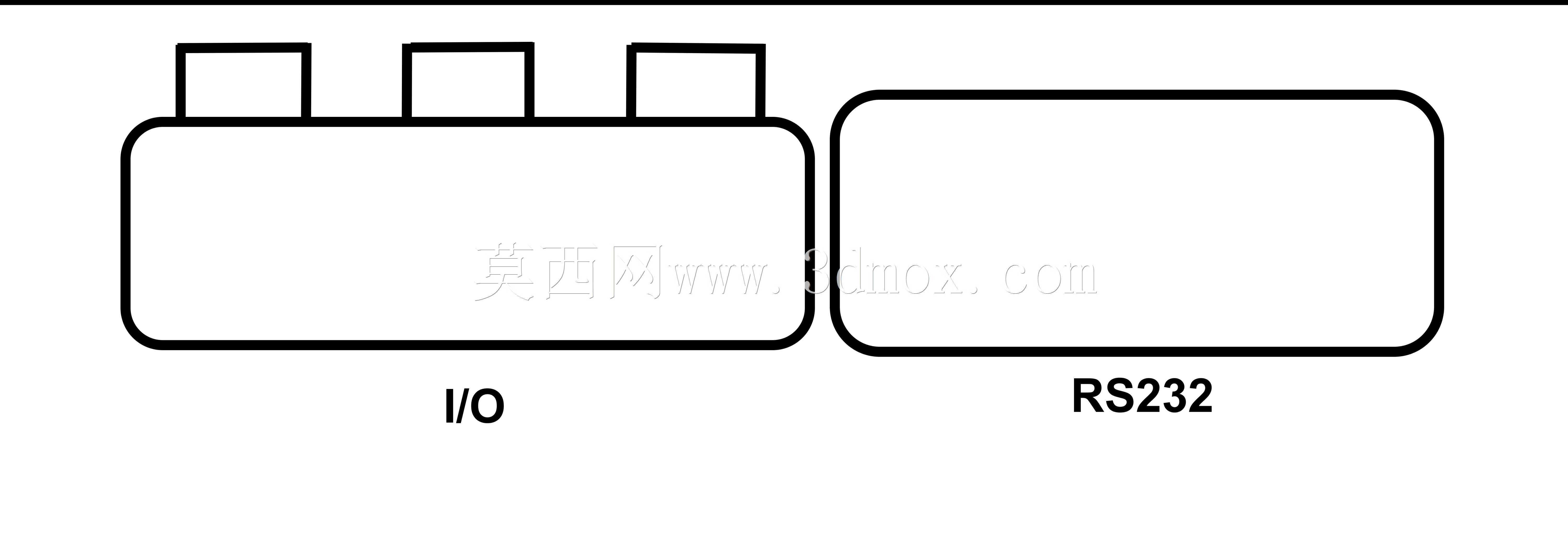

　　壳体两侧的端板采用钣金折弯加工后通过螺丝与型材主体锁合，端板上预留了安装固定孔位，既可以通过侧边孔位直接锁装在设备机柜的安装梁上，也能搭配L型安装支架实现壁挂或者导轨安装，安装边界的适配性比较强，不需要针对特定机柜做额外的安装件改制。端板上集成的射频接口、电源接口、状态指示灯都做了规整排布，接口间距留足了常规工业连接器的插拔操作空间，不会出现相邻接口插头干涉的问题，指示灯的位置刚好在端板可视区域，现场运维人员巡检时不用拆卸壳体就能直接观察设备的运行状态。

　　从内部结构的预留空间来看，型材壳体的内部腔体做了统一的安装凸台，PCB板可以直接通过螺丝固定在凸台上，不需要额外加装内部支撑柱，减少了装配的零件数量，也能让PCB板上的发热元件直接通过壳体传导散热，降低核心元件的工作温升。壳体的边角做了小尺寸的倒角处理，既避免了加工和装配过程中锐边划伤操作人员，也不会因为倒角过大浪费壳体的内部可用空间，在紧凑的外形尺寸下最大化利用内部容积来布置电路元件。

　　这类结构的单元通常用在电力变压器的工况监测场景里，负责采集变压器的运行温度、负载电流、局部放电信号，做初步的边缘计算处理后再通过有线或者无线方式把数据上传到后台监控系统，所以壳体的电磁屏蔽性能也是设计时的重点，铝型材本身的金属材质可以形成连续的屏蔽腔体，端板和型材接触的位置做了平面度加工，装配后能保证良好的电接触，减少外界电磁干扰对内部信号采集电路的影响，也避免内部电路的信号向外辐射干扰其他现场设备。

　　在实际选型应用的时候，需要注意这类单元的安装环境通风条件，虽然是被动散热结构，但如果安装在完全密闭无空气流通的狭小空间里，长期满负载运行时还是会出现热量累积的问题，所以安装时要保证壳体散热鳍片的方向顺着现场的空气流通方向，提升自然对流的散热效率。另外端板上的接口都做了防呆设计，不同功能的接口采用不同的规格，现场接线的时候不会出现插错接口的问题，降低现场施工的出错概率。

　　从建模的细节来看，这个结构的模型还原了型材的壁厚、鳍片的尺寸公差、安装孔的位置精度，所有配合面的尺寸都按照常规机械加工的公差带做了预留，不管是做结构干涉检查，还是做后续的样机加工出图，都能直接复用模型里的尺寸参数，不需要重新核对装配关系。壳体表面的处理方式采用常规的阳极氧化，既提升了铝壳体的耐腐蚀性能，也能让表面的绝缘性能满足工业设备的安规要求，避免壳体意外带电时的安全隐患。
