3030工业铝型材直角连接角件结构

　　这款角件是工业铝型材框架搭建场景中极为常用的直角连接构件，主要适配截面边长30mm的欧标或国标工业铝型材，在自动化设备机架、生产线防护栏、物料周转台架、检测设备工装架、小型设备外罩框架的搭建作业中承担垂直方向型材的连接加固作用。不同于直接采用螺栓穿接型材槽的连接方式，角件属于外置式连接构件，不需要在型材端面做攻牙、打孔等二次加工，仅需配合T型螺栓、法兰螺母即可完成装配，能大幅降低现场框架组装的加工门槛，同时在后期框架改造、工位调整时，可快速拆卸重组，不会破坏型材本身的结构完整性。

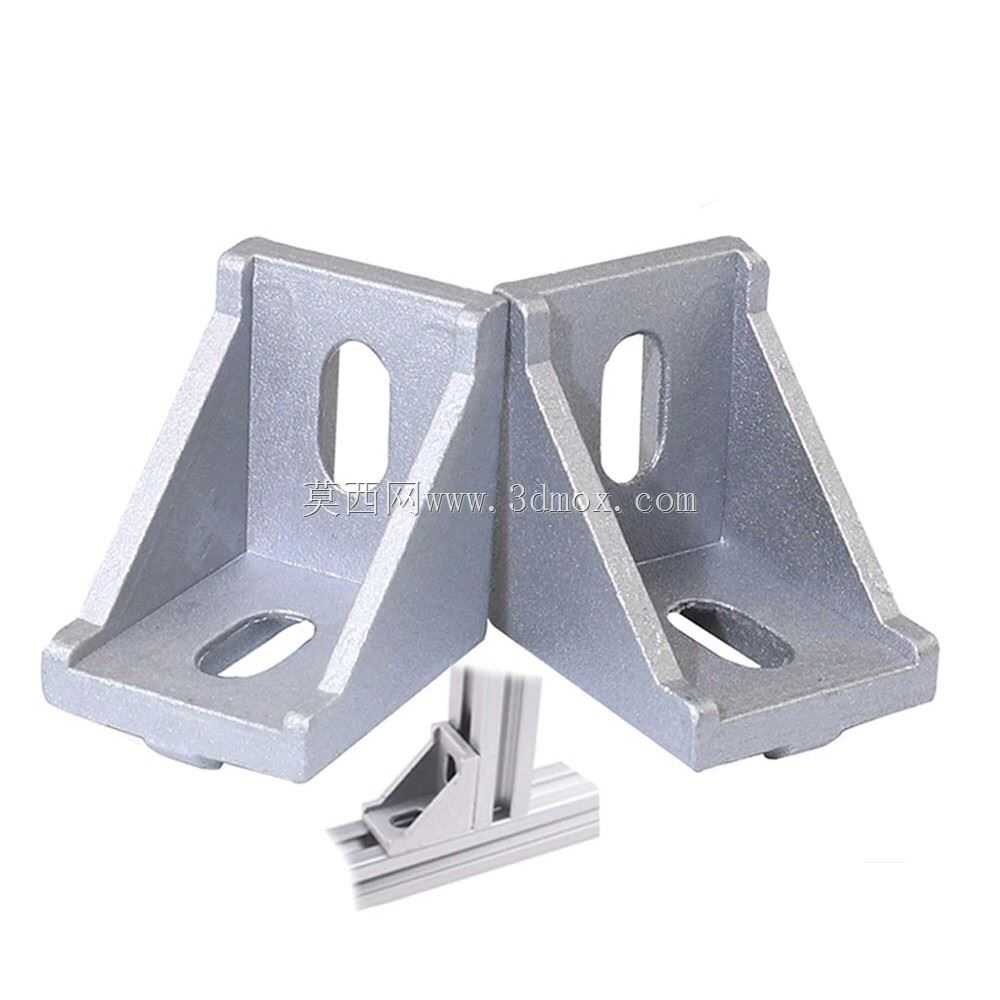

　　从结构设计来看，该角件采用压铸一体成型工艺，两个互相垂直的安装面分别设置长圆形调节孔，长圆孔的设计预留了装配调节余量，现场安装时不需要将孔位与型材槽内的螺母位置完全精准对齐，可沿孔长方向微调安装位置，抵消型材切割长度误差、框架拼装时的累计公差，降低现场装配的对位难度。两个安装面的衔接处设置了三角形加强筋结构，筋板从角件内角位置延伸至两个安装面的外缘，有效提升角件的抗弯折、抗扭曲载荷能力，避免框架受侧向冲击时连接位置出现开裂、变形问题。角件与型材贴合的安装面做了平整处理，无凸起毛刺，装配后能与型材表面完全贴合，不会出现安装间隙导致的框架晃动问题。

　　从安装边界来看，单个角件适配30系列铝型材时，安装后不会超出型材的外轮廓边缘，在多根型材拼接的转角位置，不会与相邻位置的其他连接件、板材安装槽产生干涉，可同时在型材的内角、外角位置布置，根据框架的载荷等级选择单角件或双角件对装的连接方式。在实际设备应用中，这类角件常被用于设备机架的层板支撑位置、防护栏的横竖型材连接位置、物料台的支腿与台面框架连接位置，相比内置式连接件，外置角件的连接强度更有保障，尤其是在需要承受侧向推力、垂直载荷的连接节点，角件的三角形加强结构能将载荷均匀分散到两根垂直的型材上，避免应力集中在型材的槽口位置导致型材变形。

　　设计这类角件的三维模型时，需要重点把控两个安装面的垂直度公差，长圆孔的位置尺寸要匹配30型材的槽口中心距，加强筋的厚度要兼顾结构强度与压铸成型的工艺要求，避免筋板过厚导致压铸时出现缩孔、表面凹陷问题，同时角件的外缘做了小倒角处理，避免装配时尖锐边缘划伤操作人员。在框架选型计算时，这类30规格的角件单颗可承受约800N的垂直静载荷，搭配四颗M6T型螺栓使用时，可满足常规轻型自动化设备机架、工作台架的连接强度要求，在震动较大的设备工位，可通过在同一连接节点加装两个对角布置的角件来提升连接刚性，减少设备运行时框架的共振幅度。
