户外防护型电力变压装置三维结构设计

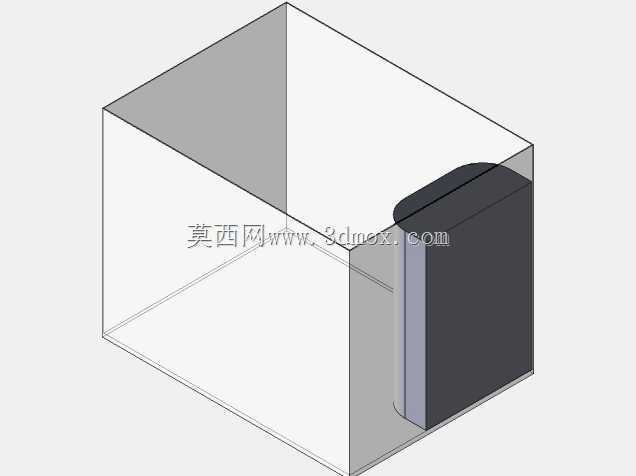

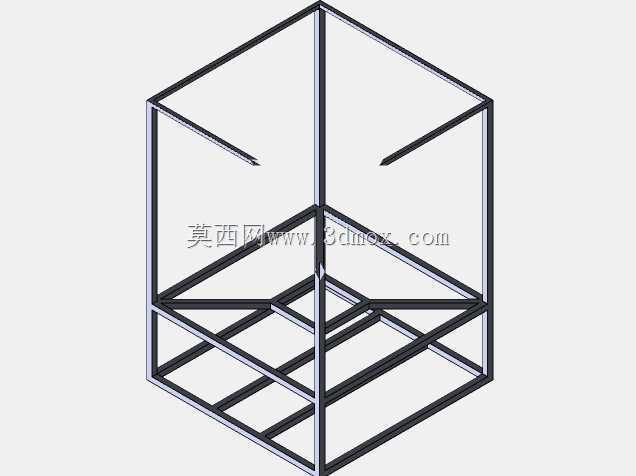

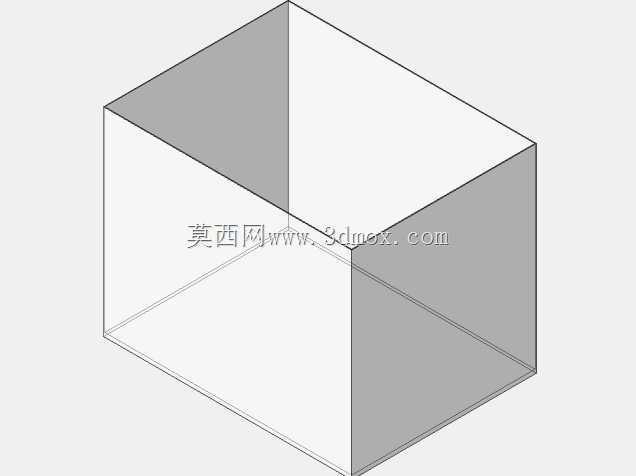

　　在城乡10kV及以下低压配电网络的户外布点场景中，这类带集成防护壳体的变压装置是末端配电的核心载体，区别于裸露安装的传统油变结构，全封闭的壳体设计能够直接应对户外扬尘、短时降雨、外力剐蹭等复杂工况，无需额外搭建独立设备房，大幅降低村镇、工业园区零散配电点的建设成本。从结构设计逻辑来看，整个装置采用长方体模块化布局，外部壳体采用薄钢板折弯拼接成型，壳体的三个相邻立面做半透明可视化处理，既可以在日常巡检时不用开盖就观察内部核心变压单元的运行状态、积尘情况，也能通过透明材质的绝缘属性，避免运维人员误触内部带电部件带来的安全风险。核心变压单元被布置在壳体内侧的角落位置，这种偏置布局并非随意设定，而是预留出了足够的接线操作空间，

　　高压进线端从壳体顶部的防水格兰头接入，低压出线端沿壳体底部的布线槽引出，高低压走线的路径完全分隔，不会出现线缆交叉干扰的问题，同时底部预留的布线空间也方便现场施工时做线缆弯折、端子压接的操作，不需要额外扩大设备的安装基坑。在安装边界的设定上，整个装置的底座尺寸严格适配户外配电台架的通用安装孔距，不需要现场重新打孔适配，壳体的离地高度预留了150mm的间隙，能够避免雨季地面积水倒灌进入壳体内部，同时底座边缘做了向外延伸的防水檐，防止雨水顺着壳体壁流到安装固定螺栓上造成锈蚀。核心变压单元与壳体侧壁之间预留了30mm的空气对流间隙，壳体顶部预留了隐蔽的通风散热槽，槽口做了向下弯折的防雨挡板，自然空气可以从底部间隙进入，

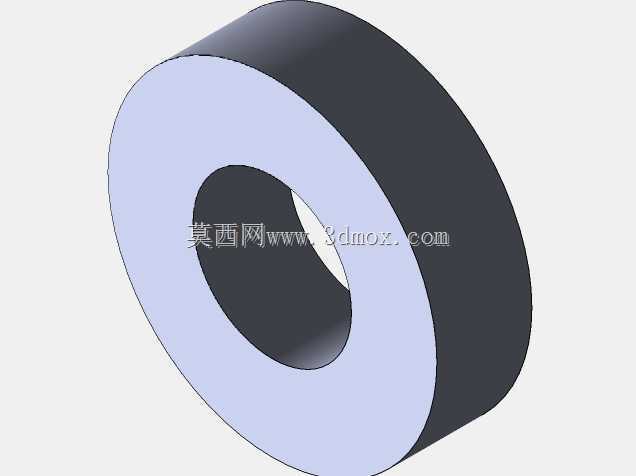

　　带走变压单元运行产生的热量后从顶部通风槽排出，不需要额外加装强制散热风扇，既降低了设备自身的能耗，也减少了后期运维的易损件更换成本。从功能特性来看，壳体的开合面采用隐藏式铰链结构，日常运维时可以直接打开侧面对应的检修面板，不需要完全拆除整个壳体外壳，检修面板和壳体框架之间加装了导电密封胶条，既可以实现IP54级别的防尘防水能力，也能保证整个壳体的电气连通性，避免壳体产生感应静电带来的安全隐患。核心变压单元的固定底座采用减震橡胶垫与壳体底座隔离，能够降低设备运行时的电磁振动传递，减少壳体因长期振动产生的连接螺栓松动问题。在实际选型适配过程中，这类结构的变压装置尤其适合老旧小区的配电改造、乡村零散住户的集中供电、

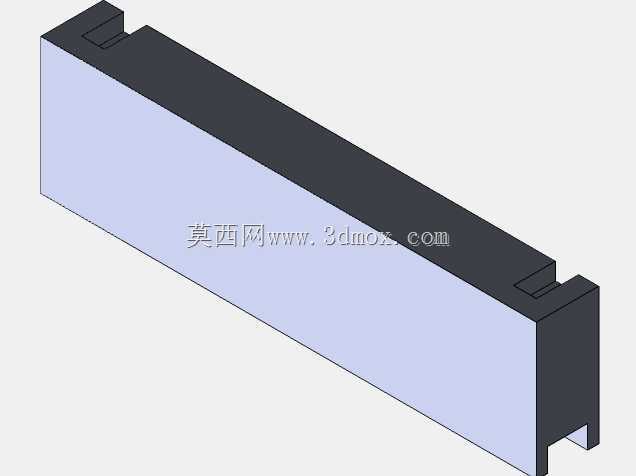

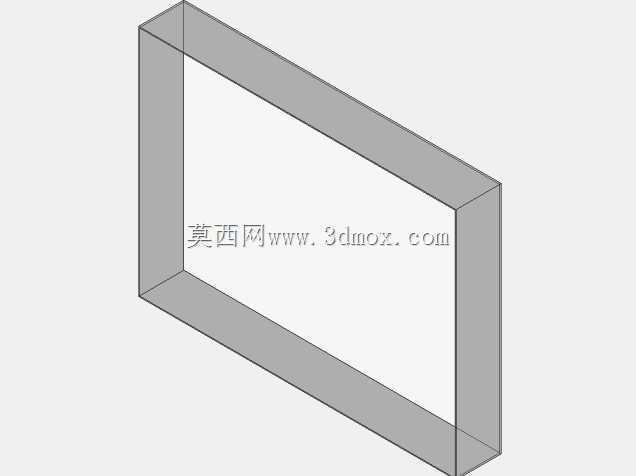

　　工业园区临时施工点位的配电布设，不需要复杂的土建施工，只需要做好台架的水平固定，完成高低压线缆的接线和接地连接就可以投入使用。设计过程中针对壳体的抗风能力做了对应的结构加强，壳体的拼接折边都做了双层折弯处理，在12级阵风的工况下不会出现壳体变形、接缝开裂的问题，透明防护面板采用抗UV的聚碳酸酯材质，长期户外暴晒不会出现发黄变脆的问题，透光率可以长期保持在85%以上，满足日常巡检的可视化需求。内部的变压单元固定位置做了对应的定位卡槽，现场安装时不需要反复调整位置，直接卡入卡槽后拧紧固定螺栓就可以完成装配，大幅缩短现场的安装施工周期。
