优化版TinySA简易结构装置设计

　　在射频测试与小型电子检测设备的日常应用场景中，手持或桌面式小型频谱分析装置的结构适配性一直是一线测试人员、电子研发从业者关注的重点，不少早期同类型装置的结构件存在装配公差冗余大、拼接对位困难、内部元器件固定位预留不足的问题，实际组装时往往需要对壳体、支撑件进行二次锉削、打孔调整，不仅拖慢装配效率，反复修配还容易导致结构件强度下降，长期使用后出现拼接缝隙变大、部件松动移位的情况，直接影响测试时的设备稳定性。

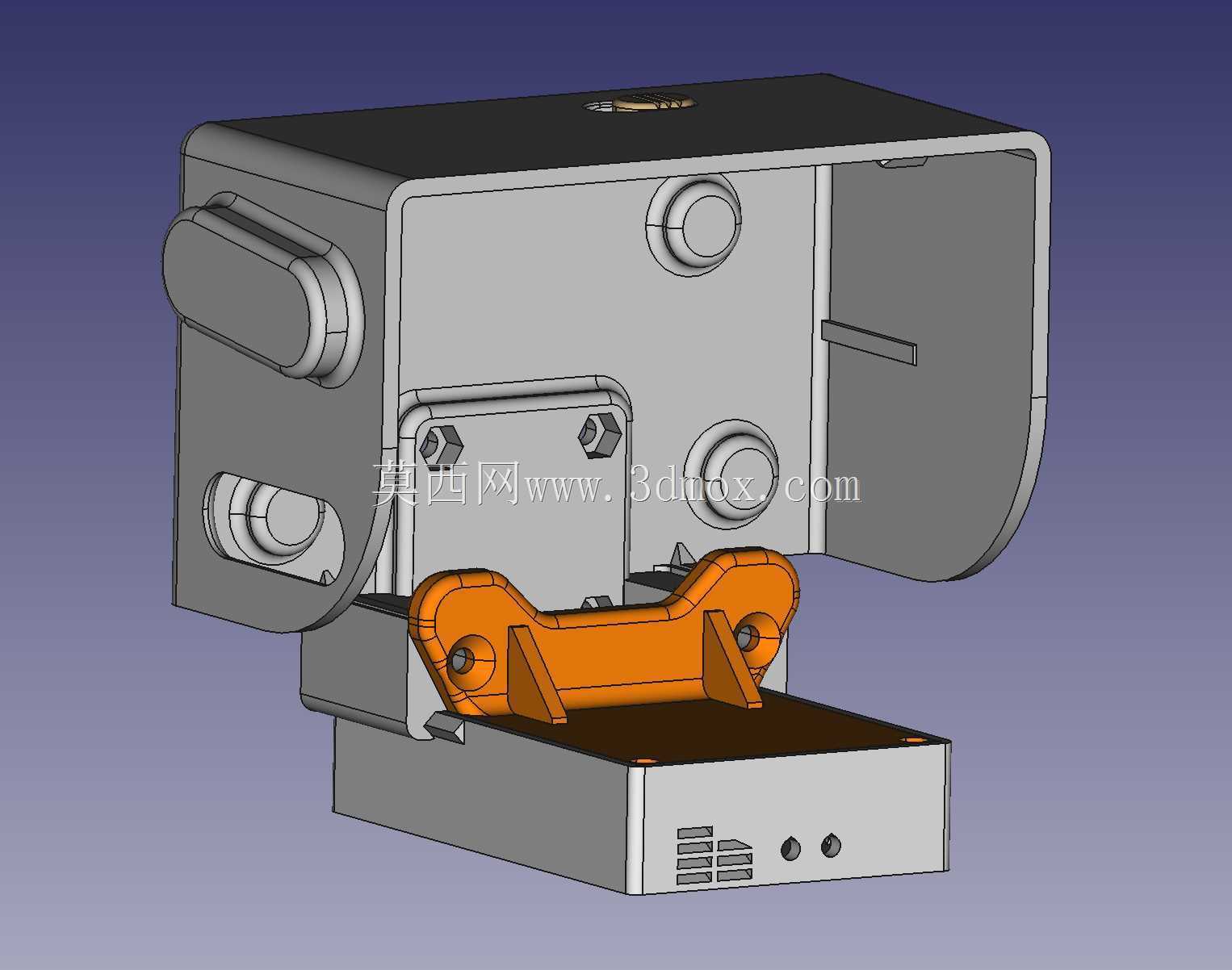

　　本次结构优化设计针对原有版本的装配痛点做了针对性调整，首先重构了壳体与内部支撑件的对位结构，将原先需要额外校准的拼接面改为带定位止口的卡合结构，上下壳体、侧端旋钮安装位与橙色支撑构件的对接处都设置了嵌入式定位凸台，装配时无需反复测量对位，将各部件沿止口推入即可完成初步定位，后续拧紧紧固件时不会出现部件偏移的问题。侧端的调节旋钮安装位做了同轴度优化，旋钮转轴与壳体安装孔的配合公差控制在合理区间，既不会出现转轴卡滞、转动阻尼不均的问题，也不会因间隙过大导致旋钮晃动、进灰。

　　从功能特性来看，该结构预留了完整的内部元器件安装空间，底部壳体设置了多组散热通槽与固定孔位，既可以满足核心电路板的散热需求，也能适配不同版本的射频模块固定需求，无需额外在壳体上打孔固定。前端的橙色支撑构件采用了加强筋结构，在控制整体重量的前提下提升了支撑强度，既可以作为内部模块的固定支架，也能在设备放置时起到结构加强作用，避免壳体受外力挤压时出现变形，挤压内部元器件导致故障。

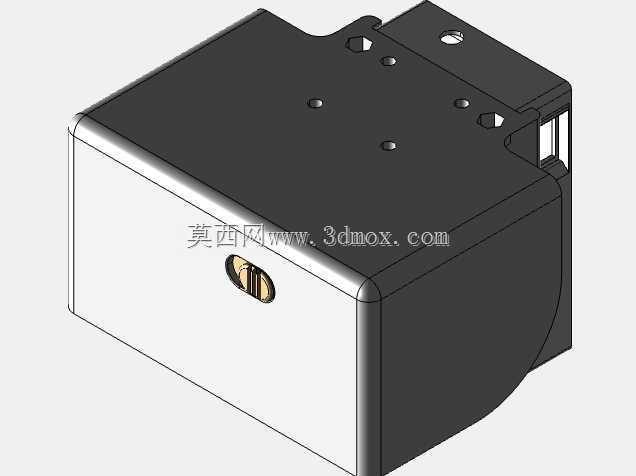

　　设计过程中充分考虑了实际安装边界与外形尺寸的平衡，整体壳体采用方正带圆弧过渡的外形，在控制整体体积适配桌面放置、手持操作的前提下，最大化利用内部空间，侧端突出的旋钮结构做了圆弧收边处理，避免操作时剐蹭，同时预留了足够的旋钮转动空间，不会出现旋钮转动时与壳体干涉的问题。底部的安装孔位按照通用小型电子设备的安装间距设置，既可以直接放置在桌面使用，也可以通过固定孔安装在测试工装架上，适配不同的使用场景。

　　结构设计时还兼顾了后期维护的便利性，壳体的紧固件全部采用外露式设计，拆卸时无需撬开卡扣，不会出现拆壳时掰断卡扣、损坏壳体的问题，内部支撑构件与壳体的连接采用可拆卸式固定，更换内部模块时只需拆下对应支撑件即可操作，无需将整个壳体完全拆分。各结构件的壁厚经过反复校核，既不会因壁厚过薄导致结构强度不足、受挤压变形，也不会因壁厚过大增加整体重量、浪费材料，橙色支撑构件的弯折角度经过多次调整，在满足固定强度的同时，不会遮挡内部元器件的接线与调试接口，后期调试时无需拆下支撑件即可完成接线、参数校准操作。

　　在实际应用中，该结构可以直接适配小型频谱检测装置的组装需求，解决了原有版本装配时需要大量额外调整的问题，组装效率相比原有版本提升明显，装配完成后的结构一致性更好，长期使用后的结构稳定性也更有保障，不管是个人DIY组装还是小批量制作测试设备，都能直接套用该结构，减少结构调整的工作量，同时预留的拓展空间也能满足后续元器件升级、功能拓展的改装需求，不用重新设计整套壳体结构。
