多自由度可调式桌面手机支撑支架

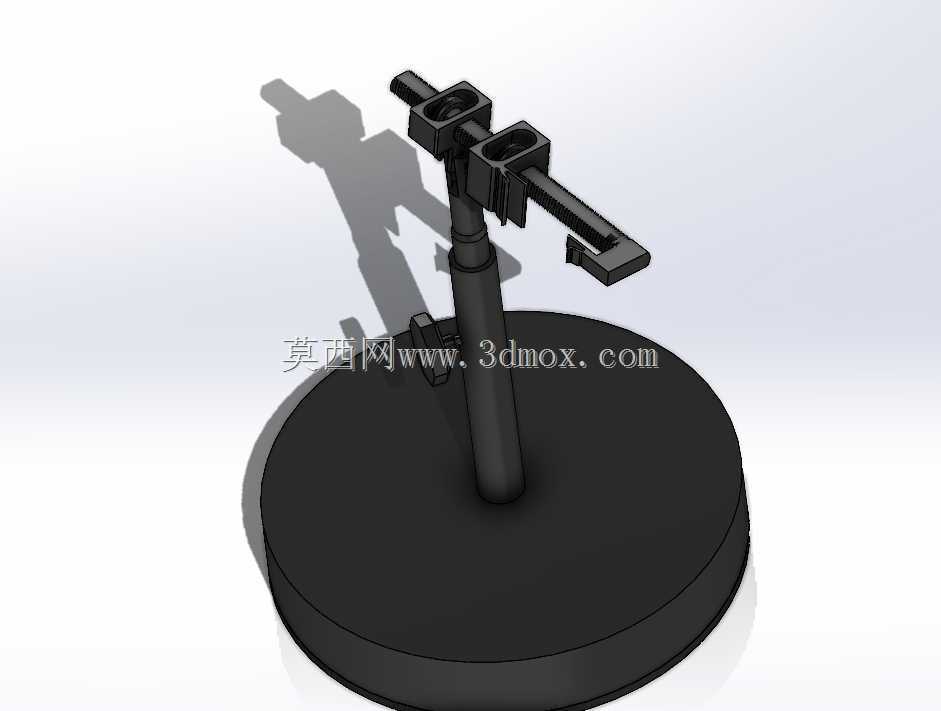

　　日常桌面使用场景中，手机固定支撑的需求覆盖了办公辅助、直播录制、桌面观影、工业工位操作指引等多个场景，传统固定式手机支架往往存在角度调节范围有限、夹持尺寸兼容性差、无法适配不同使用高度的问题，这款可调式手机支撑结构正是针对这类痛点完成的结构设计。从结构布局来看，整体采用圆形加重底座作为整个支撑结构的承载基础，圆形底座的大接触面积设计可以有效降低整体重心，避免支架在调节悬臂角度、取放手机时出现侧翻问题，底座采用实心结构设计，自身重量足以抵消上部悬臂伸出时产生的倾覆力矩，无需额外加装固定件即可直接放置在平整桌面、工作台面使用，安装边界仅要求放置平面的平面度误差不超过2mm即可保证放置稳定性，底座直径设计覆盖了常规桌面使用的占用空间需求，

　　不会过多挤占桌面操作区域。立柱部分采用垂直于底座的圆柱杆结构，作为整个高度调节的支撑主体，杆身表面做光滑处理，配套的滑套结构可以沿着立柱轴向完成上下位置调整，调整到位后通过侧面的锁紧旋钮完成位置固定，以此适配不同使用场景下的高度需求，无论是坐姿办公时平视手机屏幕，还是站立操作工位时抬高手机查看操作指引，都可以通过滑套的轴向移动快速调整到合适高度。上部的悬臂夹持结构采用双铰接点设计，两个铰接点分别负责水平方向的旋转调节和俯仰角度的倾斜调节，铰接位置同样采用旋钮锁紧结构，调整到目标角度后拧紧旋钮即可消除铰接间隙，避免使用过程中出现夹持端下垂、角度偏移的问题。夹持端采用开口式弹性夹持结构，夹持范围覆盖了当前市面主流尺寸的手机设备，

　　从常规小屏手机到大屏旗舰机型都可以稳定夹持，夹持接触面做了加宽处理，避免局部压力过大刮伤手机边框，同时夹持力经过合理匹配，既可以保证手机在调整角度过程中不会滑落，也不会因为加持力过大导致手机边框变形。整个结构的设计充分考虑了3D打印制作的工艺特性，所有零件均采用无倒扣、少支撑的结构设计，打印完成后仅需要简单去除支撑、打磨铰接位置的配合面即可完成组装，不需要额外采购定制连接件，仅需要标准的螺丝螺母作为铰接轴和锁紧零件即可完成整体装配，个人用户也可以自行打印制作使用。从实际使用的功能表现来看，多自由度的调节设计可以覆盖绝大多数桌面使用场景的角度需求：在办公场景下，可以将支架调整到与视线平齐的高度，避免长期低头看手机造成的颈椎疲劳；

　　在直播或者视频录制场景下，可以通过调整悬臂的伸出长度和俯仰角度，找到最合适的拍摄取景角度；在工业工位场景下，可以将支架放置在操作台旁，将手机固定在合适位置显示作业指导书或者操作参数，不需要额外占用手部持握设备，提升操作效率。结构的各个运动部件都做了间隙配合设计，长期调节使用也不会出现卡顿或者磨损过快的问题，锁紧旋钮的拧紧力矩经过匹配，不需要借助工具，徒手即可完成锁紧和松开操作，调整过程便捷高效。底座的底部可以根据使用需求粘贴防滑胶垫，进一步提升在光滑玻璃桌面、烤漆桌面等低摩擦系数平面上的放置稳定性，避免触碰支架时出现滑动移位。整个支架的结构没有复杂的异形曲面，所有零件的结构形状都规则简单，无论是3D打印制作还是采用机加工方式小批量生产都具备较好的工艺性，生产制作成本可控，同时结构可靠性高，长期使用的故障率低，不需要频繁维护调整。
