HC-SR04超声波传感器L型安装固定支架

　　在嵌入式测距、小型自动化设备避障、智能小车导航、开源硬件项目开发的场景里，HC-SR04超声波传感器的安装固定一直是容易被忽略但直接影响检测精度的环节——很多开发者直接用扎带、双面胶固定传感器，不仅长期使用容易出现位移偏移，导致测距波束角偏离预设检测方向，还会因为安装面不平整带来传感器俯仰角偏差，直接造成近距离测距数据跳变、远距离检测盲区扩大的问题，这款L型结构的传感器支架就是针对这类实际工程痛点设计的专用固定件。

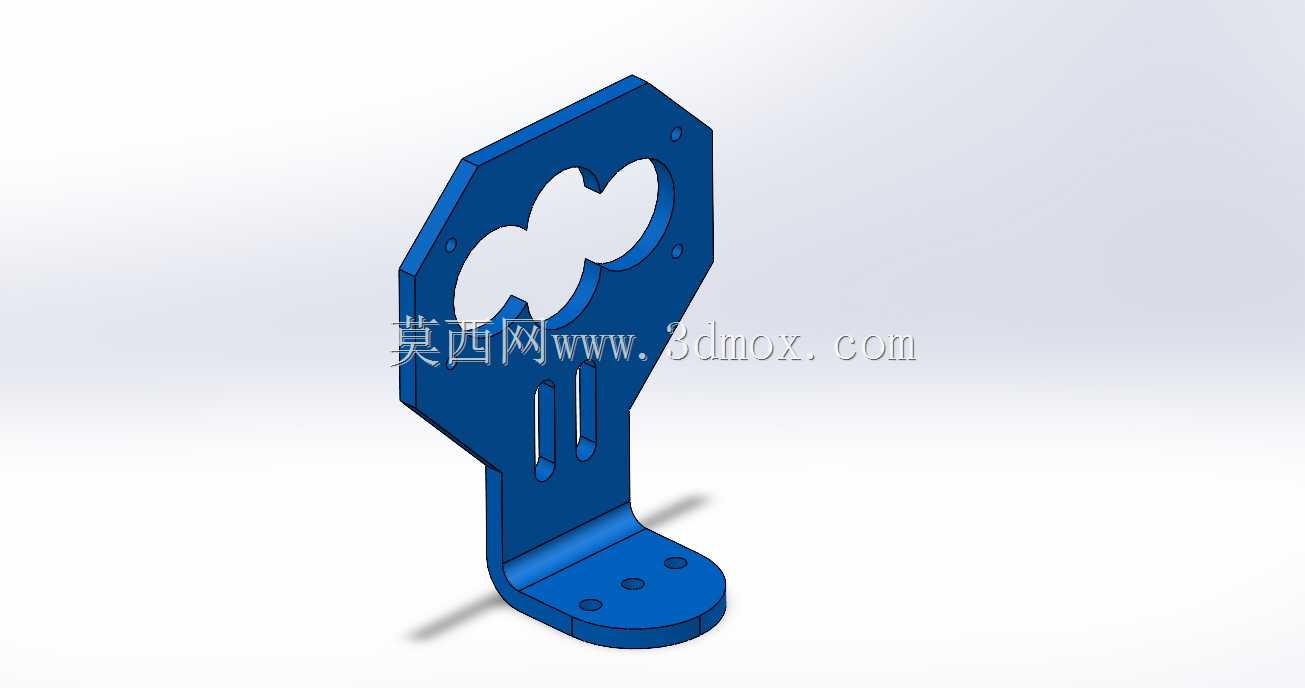

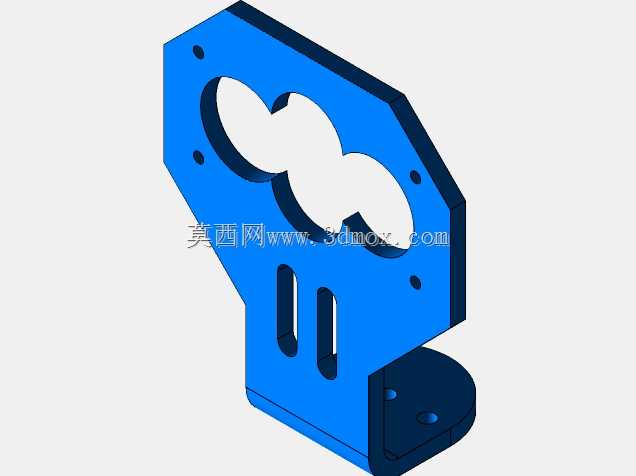

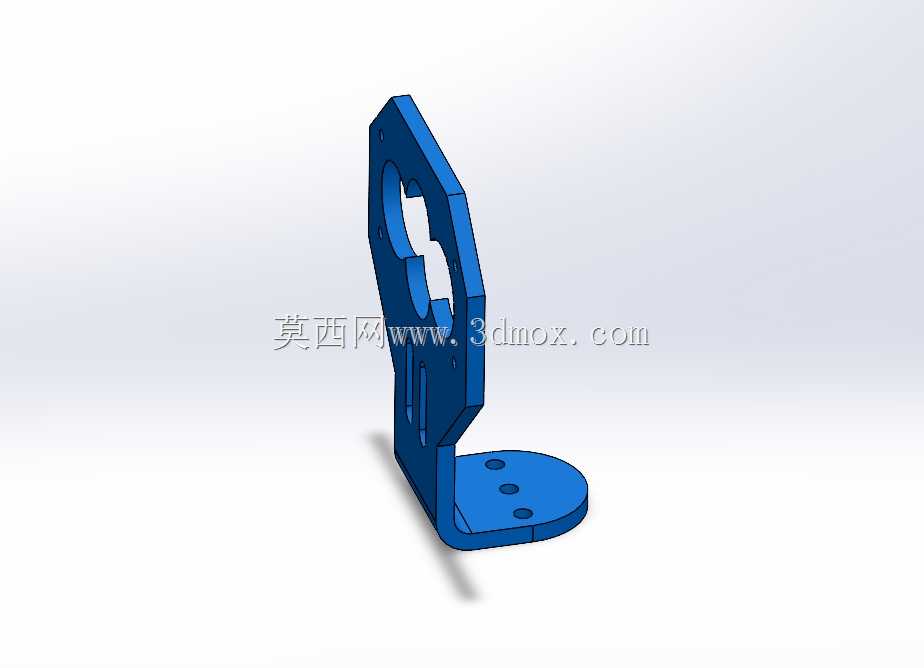

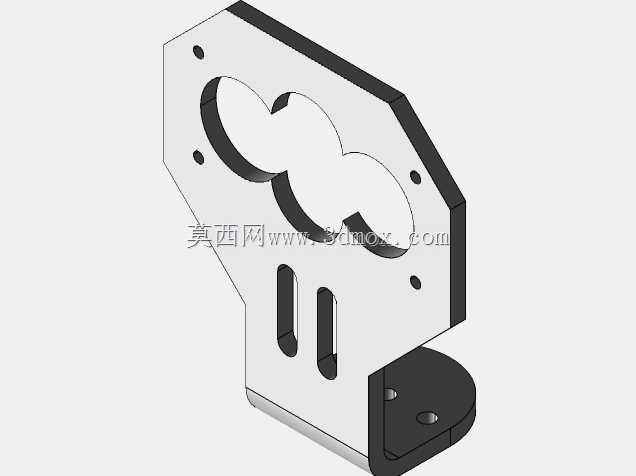

　　从结构设计思路来看，支架整体采用一体化L型折弯结构，没有额外拼接部件，避免了装配式支架长期受振动后出现的连接松动问题。竖直安装面的镂空轮廓完全匹配HC-SR04超声波传感器的外形尺寸，两个圆形避让位刚好对应传感器的收发探头位置，安装时传感器探头可以完全嵌入镂空区域，不会被支架结构遮挡超声波收发路径，保证波束角覆盖范围符合传感器原生设计参数；竖直面两侧预留的小孔位对应传感器本体的安装螺孔，可用M2规格的螺丝直接将传感器锁紧在支架上，锁紧后传感器与支架竖直面完全贴合，不会出现晃动偏移。底部的水平安装面设计为椭圆形平板结构，上面均匀分布三个安装孔位，这种三孔布局相比两孔安装具备更好的抗扭转性能，固定在设备机架、小车底盘或者安装面板上时，即使设备运行过程中产生持续振动，支架也不会出现绕安装轴转动的情况；椭圆形的底板设计也给安装位置的微调留出了余量，现场调试时可以小范围调整支架的前后位置，匹配不同的检测高度需求，不用重新在安装面上打孔。

　　从安装边界来看，竖直安装面的高度刚好覆盖HC-SR04传感器的本体高度，传感器安装完成后底部不会和水平安装面产生干涉，探头位置距离安装底板的高度可以保证超声波发射路径不会被底板或者安装面的边缘结构反射，避免产生近距离的误触发信号。支架整体壁厚均匀，采用亚克力材质加工时不会出现注塑件常见的缩痕、变形问题，安装面的平面度可以控制在0.1mm以内，保证传感器安装后的俯仰角偏差小于1度，有效降低安装误差带来的测距精度损失。

　　在实际应用场景中，这款支架可以适配绝大多数使用HC-SR04传感器的设备：在智能循迹小车上使用时，可将支架固定在小车底盘前端，调整安装高度让探头距离地面10-15cm，既可以检测前方障碍物，也不会因为地面反射产生误信号；在固定安装的测距工位上，比如流水线物料到位检测、小型仓储柜的仓位检测场景，支架可以直接固定在设备型材架上，三孔安装结构可以承受长期的设备振动，不会出现传感器角度偏移导致的检测失效；在开源硬件教学、学生创新项目中，这款支架的标准化安装孔位可以兼容常见的铝型材、亚克力面板、3D打印安装座，不需要额外做结构修改就能快速完成装配，大幅减少项目搭建过程中结构件加工的工作量。

　　设计过程中也充分考虑了装配的便利性：竖直面的传感器安装孔位做了微小的沉头设计，螺丝锁紧后螺帽不会突出支架表面，避免和传感器周边的接线、其他结构件产生干涉；底板的安装孔位孔径适配M3螺丝，也是小型设备安装最常用的螺丝规格，现场安装不需要准备特殊规格的紧固件。整个支架没有尖锐的棱角，所有边缘都做了倒角处理，装配过程中不会划伤操作人员或者传感器的连接线，长期使用也不会因为应力集中出现支架断裂的问题。相比通用的万能安装支架，这款针对HC-SR04设计的专用支架不需要现场裁剪、弯折调整，拿到后可以直接完成传感器和安装面的固定，装配效率提升明显，同时安装后的位置精度远高于临时固定的方式，能有效保证超声波传感器的检测稳定性，减少后期设备调试过程中因为安装问题带来的故障排查工作量。
