光盘驱动锁定按键结构三维设计

　　在桌面级光存储设备、工业嵌入式光驱模组以及车载影音读碟单元的结构设计中，光盘锁定键是承担碟片位置固定、舱体锁止触发功能的核心小型执行部件，其结构可靠性直接决定碟片运转过程中的稳定性，一旦锁止结构出现配合间隙超差、触发行程不足问题，高速旋转的光盘会出现偏心抖动，轻则出现读碟卡顿、数据读取错误，重则会刮花碟片数据面、甚至出现碟片碎裂飞出的安全隐患。从实际工程落地的角度看，这类锁键的设计需要同时兼顾手动操作的触感反馈、长期往复使用的耐磨性能、与周边舱体结构的安装适配性，不能只做外观层面的曲面建模，必须把内部的配合公差、运动行程边界都做完整的参数化定义。

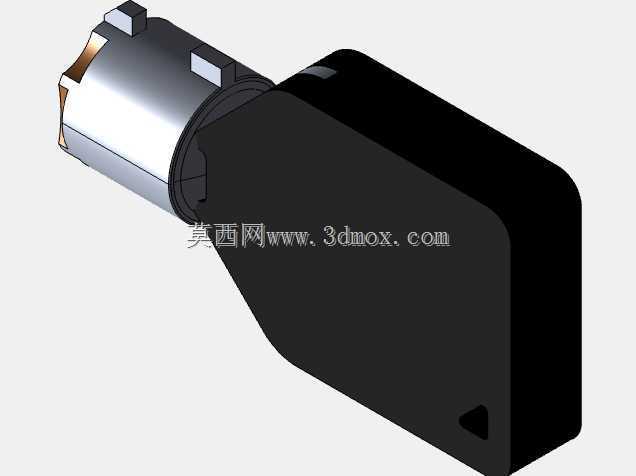

　　这个锁键的整体结构分为外露操作端与内置锁止执行端两个功能区段，外露操作端采用带圆弧过渡的类柱形造型，边缘做了0.3mm的倒角处理，避免用户按压操作时出现锐边割手的问题，操作端面预留了防滑纹理的安装位，实际量产时可以根据整机的外观风格做晒纹、电镀或者包胶处理，适配不同消费类或者工业类设备的外观设计语言。内置的执行端采用不规则的块状壳体造型，内部预留了弹簧安装槽、卡扣限位筋以及触发拨杆的运动避让空间，整个壳体的壁厚控制在1.8mm，既保证了塑料注塑成型时的熔体流动顺畅性，避免出现缩痕、缺胶等成型缺陷，也能控制零件的整体重量，减少按键往复动作时的惯性冲击，延长结构使用寿命。

　　设计过程中首先要明确的是安装边界尺寸，整个锁键的最大外轮廓尺寸需要匹配光驱前面板的开孔公差，操作端的伸出长度比面板外表面高出2.2mm，这个尺寸是经过多轮手感验证确定的：伸出量过短会导致用户按压时找不到施力点，操作触感发闷；伸出量过长则会在设备运输、挪动过程中容易被外物磕碰，导致锁止结构意外触发、碟片舱异常弹出。内置端的安装导轨宽度为4.5mm，与光驱机架上的导向槽采用H7/f8的间隙配合，保证按键按压、回弹过程中不会出现卡滞、偏斜的问题，整个按键的设计行程为3.5mm，其中有效锁止行程为2.8mm，剩余0.7mm为超程保护距离，避免用户按压力度过大时导致内部结构出现塑性变形。

　　从功能特性上看，这个锁键集成了两个核心动作逻辑：一是当碟片舱完全推入到位时，锁键内部的卡扣会在弹簧力作用下自动卡入舱体的锁止槽，完成碟片舱的位置固定，此时光盘主轴电机带动碟片高速旋转，锁止结构需要承受碟片旋转带来的微幅振动载荷，因此卡扣的啮合深度设计为1.5mm，卡扣根部做了R0.5的圆角过渡，减少应力集中，避免长期受振动载荷出现卡扣断裂的问题；二是当用户按压锁键外露端时，内置的拨杆会推动锁止卡扣脱离锁止槽，同时触发舱体弹出的微动开关，碟片舱在弹出弹簧的作用下自动滑出，整个动作的触发力控制在2.5N-3N之间，既不会因为力太小导致误触发，也不会因为力太大让用户觉得按压费力。

　　在建模过程中需要特别注意几个配合面的公差设定：锁键与导向槽的配合面表面粗糙度要求达到Ra1.6，减少往复运动时的摩擦阻力，弹簧安装槽的内径比配套弹簧的外径大0.4mm，给弹簧的压缩变形留出足够的避让空间，避免弹簧压缩时出现卡滞、偏磨的问题。另外锁键的尾部预留了与微动开关接触的凸台，凸台高度为1mm，接触端面做了圆弧处理，保证按压到行程终点时能平稳触发微动开关，不会出现开关触发不灵敏或者按压过行程损坏开关的问题。

　　这类小型结构件虽然整体尺寸不大，但是在整机中的作用不可替代，很多初入结构设计行业的工程师容易忽略这类小零件的细节设计，往往只做个大概的外形，没有考虑实际装配时的公差累积、运动干涉、长期磨损等问题，导致样机测试阶段频繁出现按键卡滞、锁止失效的问题。在实际建模时需要把整个运动过程做动态干涉检查，模拟按键从初始位置到按压到底的全行程状态，确认每个位置下锁键与周边的机架、弹簧、微动开关、碟片舱结构都不会出现干涉，同时还要考虑塑料件成型后的收缩率，把建模尺寸按照选定的塑料材质（通常选用ABS或者POM材质，POM的耐磨性能更优，适合高频往复运动的结构件）做对应的收缩补偿，保证开模后的零件尺寸符合设计要求。

　　从应用场景拓展的角度看，这个锁键的核心结构逻辑不仅可以用在光盘驱动设备上，经过尺寸调整和结构优化后，还可以适配各类需要手动按压锁止、按压弹出的小型舱体结构，比如嵌入式工业设备的存储卡舱、车载设备的SIM卡舱、小型检测仪器的样品舱等，只需要根据对应舱体的锁止位置、安装空间调整操作端的造型和执行端的卡扣位置即可，核心的运动逻辑、弹簧力匹配、行程设计思路是完全通用的。在做结构选型时，工程师可以根据实际设备的安装空间大小，等比例缩放整个结构的尺寸，同时匹配对应刚度的复位弹簧，保证操作手感和锁止可靠性满足使用要求。
