多旋翼无人机可收放式伸缩起落支撑结构

　　这套可伸缩起落支撑结构，主要面向中小型多旋翼无人机的起降支撑场景设计，解决固定起落架在飞行过程中风阻偏大、航拍视角易被遮挡的实际工程问题。日常作业中，搭载测绘、巡检类载荷的无人机，若采用固定式起落架，在倾斜拍摄、低空贴近作业面时，架体很容易进入镜头取景范围，影响采集数据的完整性；同时外露的固定架在长距离巡航时会增加额外迎风面积，消耗更多电池容量，直接压缩有效作业半径，这套收放结构正是针对这类痛点做的针对性设计。

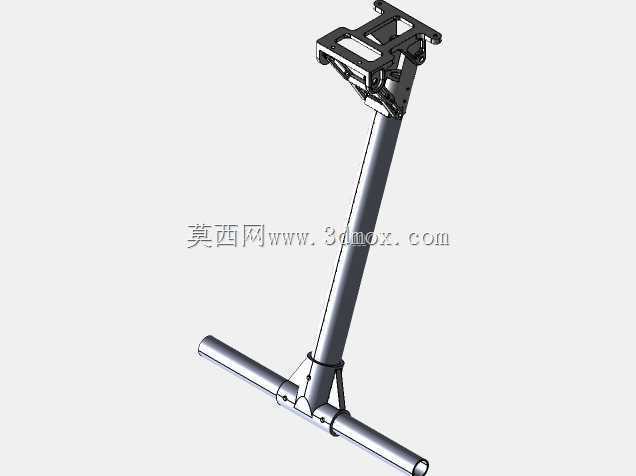

　　从功能实现逻辑来看，整套结构依靠连杆铰接的联动逻辑完成收放动作，上部安装基座直接对接无人机机身底部的预留安装位，基座内预留了舵机安装槽与传动摇臂的活动空间，不需要额外在机身外部加装固定件，避免破坏原有气动外形。主支撑臂采用空心薄壁圆管构型，在保证纵向支撑强度的前提下尽可能降低自身重量，毕竟无人机平台对每一克额外重量都十分敏感，过重的起落架会直接降低有效载荷搭载能力。下部横向支撑脚直接接触地面，两端做了圆弧过渡处理，避免在松软草地、砂石地面起降时刮蹭地面凸起物，同时横向杆的长度经过匹配计算，保证无人机在15度以内倾斜着陆时不会发生侧翻，支撑脚与主臂的连接位置加设了三角加强筋，抵消硬着陆时的侧向冲击力，避免连接位置出现应力断裂。

　　设计过程中优先考虑了安装边界的适配性，上部安装板的孔位采用通用化间距设计，能够适配市面上多数轴距300-600mm的多旋翼无人机机身底部安装孔，不需要用户二次打孔改装。收放行程的设定兼顾了离地间隙与收纳空间：放下状态时，机身底部距离地面的高度预留了足够空间，能够容纳常见的三轴云台相机、抛投器等挂载设备，避免起降过程中载荷直接磕碰地面；收起状态时，整个主支撑臂完全收至机身底部轮廓以内，不会突出机身侧面或下方，既不会遮挡云台的全向转动视角，也不会在飞行过程中产生额外的紊流影响飞行稳定性。

　　结构的运动逻辑经过反复校核，所有铰接点的转动副都预留了合理的配合间隙，不会在低温环境下因材料收缩出现卡滞，连杆的传动比经过匹配，单颗9g微型舵机即可提供足够的扭矩完成收放动作，不需要选用大重量的大扭矩舵机，进一步控制整体重量。主臂的伸缩限位做了硬限位设计，到达放下位置时连杆会进入机械死点，即便舵机出现失电故障，起落架也不会意外收起，硬着陆时的冲击力直接通过连杆传递到机身安装基座，不会全部作用在舵机齿轮上，大幅降低舵机扫齿的故障概率。

　　在实际工况适配方面，整套结构的受力路径经过优化：着陆瞬间的冲击力从横向支撑脚传入主支撑臂，再通过两侧的对称连杆分散到上部安装基座的四个固定点，避免单点受力过大导致机身底板开裂。材料选型上可采用高强度工程尼龙一体打印加工，也可采用铝合金管材搭配金属铰接件组装，两种加工方式都能满足日常作业的强度需求，尼龙材质重量更轻适合长航时作业场景，金属材质抗冲击性能更好，适合重载抛投、复杂地形起降的作业场景。结构的运动部件没有外露的复杂线路，所有走线都可从空心主臂内部穿过，避免飞行过程中线路被气流吹动产生晃动，也能减少线路被树枝、电线等外物勾挂的风险。

　　从安装调试的角度来说，整套结构不需要复杂的调试步骤，只需要将安装板固定在机身底部，把舵机接入无人机飞控的起落架控制通道，即可在飞行过程中通过遥控器开关控制收放，收放时间控制在1秒以内，不会在收放过程中导致无人机重心出现大幅偏移，主臂的重心位置与安装基座的中心重合，收放过程中整机重心偏移量控制在5mm以内，不会影响飞行姿态的稳定性。针对不同的起飞重量需求，还可以通过调整主臂管壁厚度、连杆直径来适配不同载荷等级的无人机，不需要整体改动结构构型，通用化程度较高。
